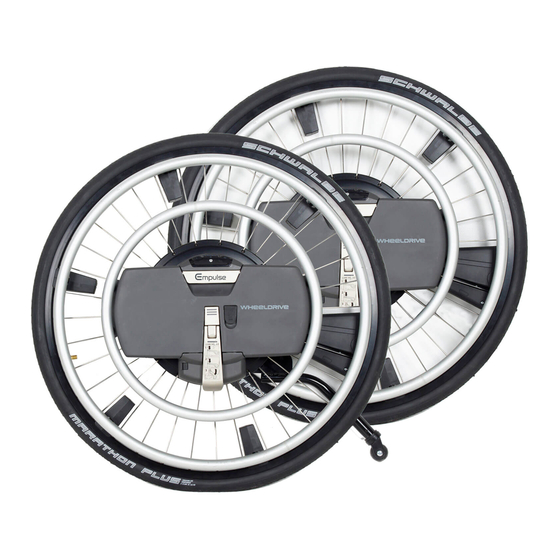

Quickie WheelDrive Montageanleitung
Vorschau ausblenden
Andere Handbücher für WheelDrive:
- Bedienungsanleitung (40 Seiten) ,
- Benutzerhandbuch (48 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Quickie WheelDrive
Inhaltszusammenfassung für Quickie WheelDrive
- Seite 1 Zusatzantrieb MONTAGEANLEITUNG WheelDrive Zusatzantrieb 9011681A...
- Seite 2 WheelDrive...
- Seite 3 WheelDrive Vorbereitung vor der Fahrt mit dem WheelDrive Die Montage des WheelDrive sollte von qualifiziertem Fachpersonal durchgeführt werden. Vor der Fahrt mit dem Zusatzantrieb muss folgendes durchgeführt werden: • Nehmen Sie die Abdeckungen der Batterie-Kontakte ab • Lassen Sie die Batterie in den WheelDrive einrasten •...
- Seite 4 WheelDrive Montage der Steckachse Vorbereitung Maßgebliche Artikelnummern Um die Gefahr von Verletzungen zu vermeiden, immer den 9008490 Montagesatz 12 mm Zusatzantrieb ausschalten und die Batterie herausnehmen. 9008491 Montagesatz 12,7 mm 9008494 Montagesatz 12 mm, kurz Anweisungen 9008495 Montagesatz 12,7 mm kurz •...
- Seite 5 Um die Gefahr von Verletzungen zu vermeiden, immer den Schraubenzieher Zusatzantrieb ausschalten und die Batterie herausnehmen. Anweisungen • Bevor Sie den WheelDrive am Rollstuhl anbringen, müssen die Steckachse-Kugeln entriegelt werden. • Die Steckachse ist verriegelt, wenn der Schieber mit einem Kugelpaar ausgerichtet ist. Die Seite der Steckachse, an der sich die Stellschraube für den...
- Seite 6 • Abschließende Überprüfung: Nehmen Sie das Rad Anweisungen ab und bringen Sie es wieder an. Wenn Sie ein • Stecken Sie den WheelDrive mit dem Sicherheitsrad Klickgeräusch hören, ist die Steckachse richtig eingestellt. und der Steckachse ganz in die Achsaufnahme.
- Seite 7 WheelDrive...
- Seite 8 WheelDrive Montage von zusätzlichen Adapterplatten (optional) für die Drehmomentstützen Vorbereitung welche Befestigungslöcher zu verwenden sind. Um die Gefahr von Verletzungen zu vermeiden, immer den • Befestigen Sie die Adapterplatten mit zwei Schrauben und einem Drehmomentschlüssel (25 Nm). Zusatzantrieb ausschalten und die Batterie herausnehmen.
- Seite 9 WheelDrive Montage der Drehmomentstützen am WheelDrive Vorbereitung locker montiert werden. Wenn die Drehmomentstützen zu Um die Gefahr von Verletzungen zu vermeiden, immer den locker am Rahmen sitzen, dreht sich die Halteplatte für Zusatzantrieb ausschalten und die Batterie herausnehmen. das Sicherheitsrad mit dem Motor mit.
- Seite 10 10 | WheelDrive...
- Seite 11 WheelDrive | 11...
- Seite 12 Sunrise Medical AG Lückhalde 14 3074 Muri/Bern Schweiz/Suisse/Svizzera T: +41 (0)31 958 3838 E: info@sunrisemedical.ch www.SunriseMedical.ch DE / AT Sunrise Medical GmbH & Co. KG Kahlbachring 2-4 69254 Malsch/Heidelberg Deutschland T: +49 (0) 7253/980-0 E: kundenservice@sunrisemedical.de www.SunriseMedical.de Sunrise Medical HCM B.V. Vossenbeemd 104 5705 CL Helmond The Netherlands...
