Verstellung Der Rückenhöhe - Quickie Salsa R2 Bedienungsanleitung

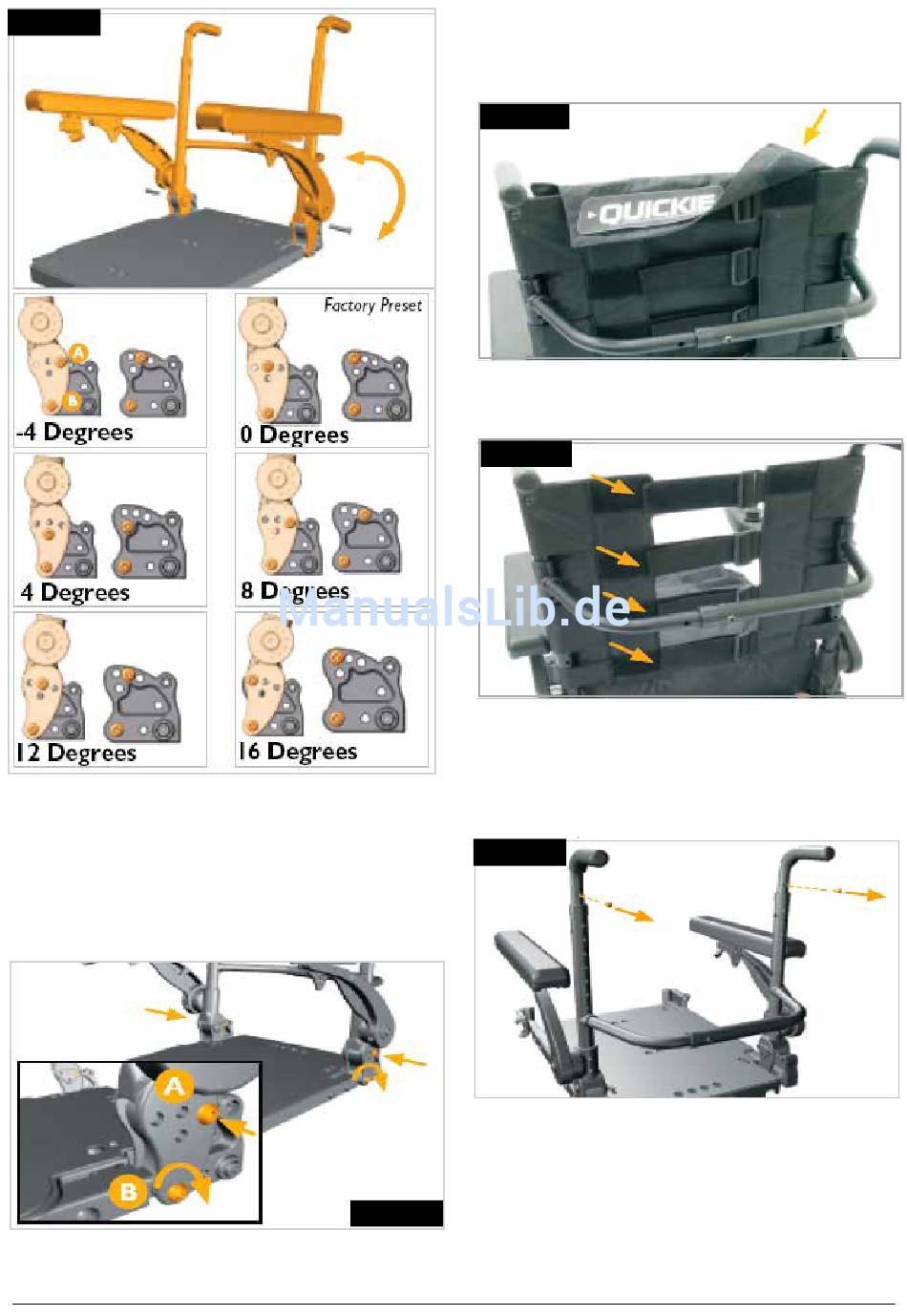

Fig. 6.15
3. Die Rastbolzen und die Schrauben für die beiden
Verstellplatten (A & B) für den Rücken wieder
einsetzen und festziehen. Arbeiten Sie mit einem
Drehmoment von 20 N/m (Fig. 6.16).
HINWEIS: Die Abbildungen unten stellen einen Winkel von
8° dar.
Rev.3.0
6.12 Verstellung der Rückenhöhe
1. Zuerst den Bezug über der Bespannung abnehmen,
(Fig. 6.17).
Fig. 6.17
2. Die Spannbänder lockern. Die Bespannung muss
nicht abgenommen werden, (Fig. 6.18).
Fig. 6.18
3. Die Schrauben oben an der Bespannung abnehmen.
Die Bespannung lässt sich jetzt bewegen und kann
senkrecht zusammengedrückt werden, um den Zugang
zu den Kreuzschlitzschrauben zu ermöglichen (Fig.
6.19).
Fig. 6.19
Fig. 6.16
37
SALSA R / SALSA M
2 2
