6.10 Standard-Sitz - Tiefenverstellung

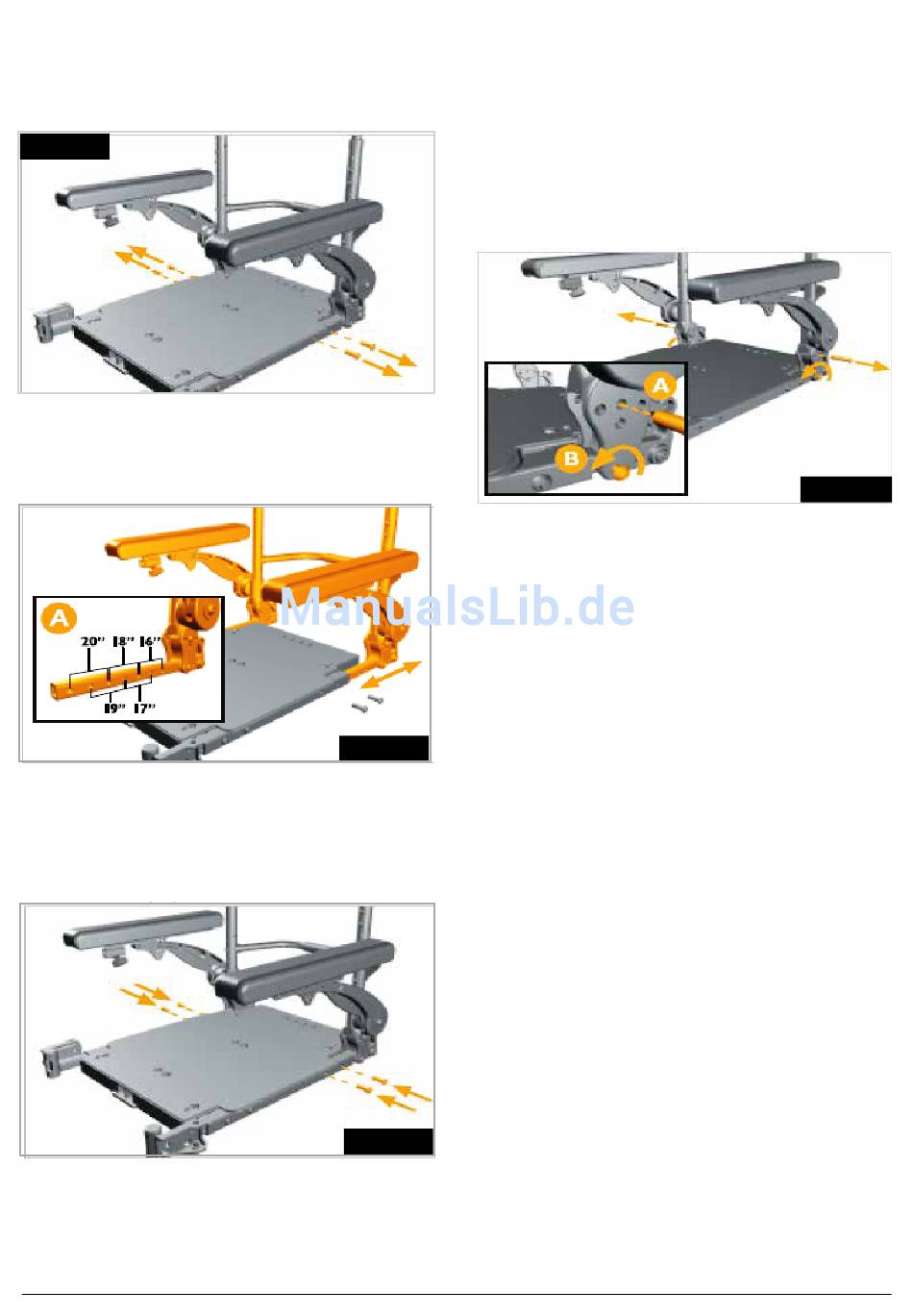

1. Die 5 mm Stellschrauben für die Tiefenverstellung von
beiden Seiten des Sitzes abnehmen (Fig. 6.11).
Fig. 6.11
2. Den Rücken und die Armlehnen hinten auf die
gewünschte Sitztiefenposition schieben. Siehe die
Anordnung für die Sitztiefenposition (A), (Fig. 6.12).
3. Setzen Sie die beiden Bolzensätze für die
Tiefenverstellung wieder ein.
Arbeiten Sie mit einem Drehmoment von 20 N/m
(Fig. 6.13).
36
SALSAR / SALSA M
2
Fig. 6.12
Fig. 6.13
2
6.11 Verstellung des Rückenwinkels
1. Entfernen Sie die 5 mm Rastbolzen der
Rückenlehnenhalterung (A) auf beiden Seiten der
Rückenlehne. Entfernen Sie die 5 mm Gelenkbolzen
der Rückenlehnenhalterung (A) auf beiden Seiten der
Rückenlehne.
HINWEIS: Der Indexbolzen (A) kann sich in einer anderen
Ausgangsposition befinden als gezeigt in Fig. 6.14.
2. Den Rücken nach vorne oder hinten auf
den gewünschten Winkel neigen. Siehe die
Winkelkonfigurationen unten (Fig. 6.15 auf der
nächsten Seite).
Fig. 6.14
