Rücken Mit Gasdruckfeder/Mit Elektrischer - Quickie Salsa R2 Bedienungsanleitung

Bitte achten Sie darauf, dass die Steuerung ausgeschaltet
ist, bevor Sie die Entriegelungshebel betätigen - geschieht
dies nicht, muss zum Schieben des Rollstuhls wesentlich
mehr Kraft aufgewendet werden.
GEFAHR!
• Dies ist nur in Notfällen gestattet bzw. wenn der
Rollstuhl manuell geschoben werden muss. Es ist
nicht für den Dauergebrauch ausgelegt oder um den
Rollstuhl mit dem Benutzer eine Steigung hinauf oder
hinunter zu schieben.
• Das automatische Bremssystem des
Rollstuhls funktioniert nur dann, wenn sich die
Entriegelungshebel in der Fahrposition, d. h. in der
unteren Stellung, befinden.
• Motoroberflächen können bei der Fahrt sehr heiß
werden. Achten Sie darauf, dass Sie beim Lösen des
Freilaufs das Motorgehäuse nicht berühren.
• Versuchen Sie nie, den Bremshebel zu lösen, wenn
Sie im Rollstuhl sitzen, vor allem nicht an Steigungen.
• Achten Sie immer darauf, dass die Entriegelungs-
hebel wieder auf die Fahrposition, d. h. die untere
Stellung, zurückgestellt werden.

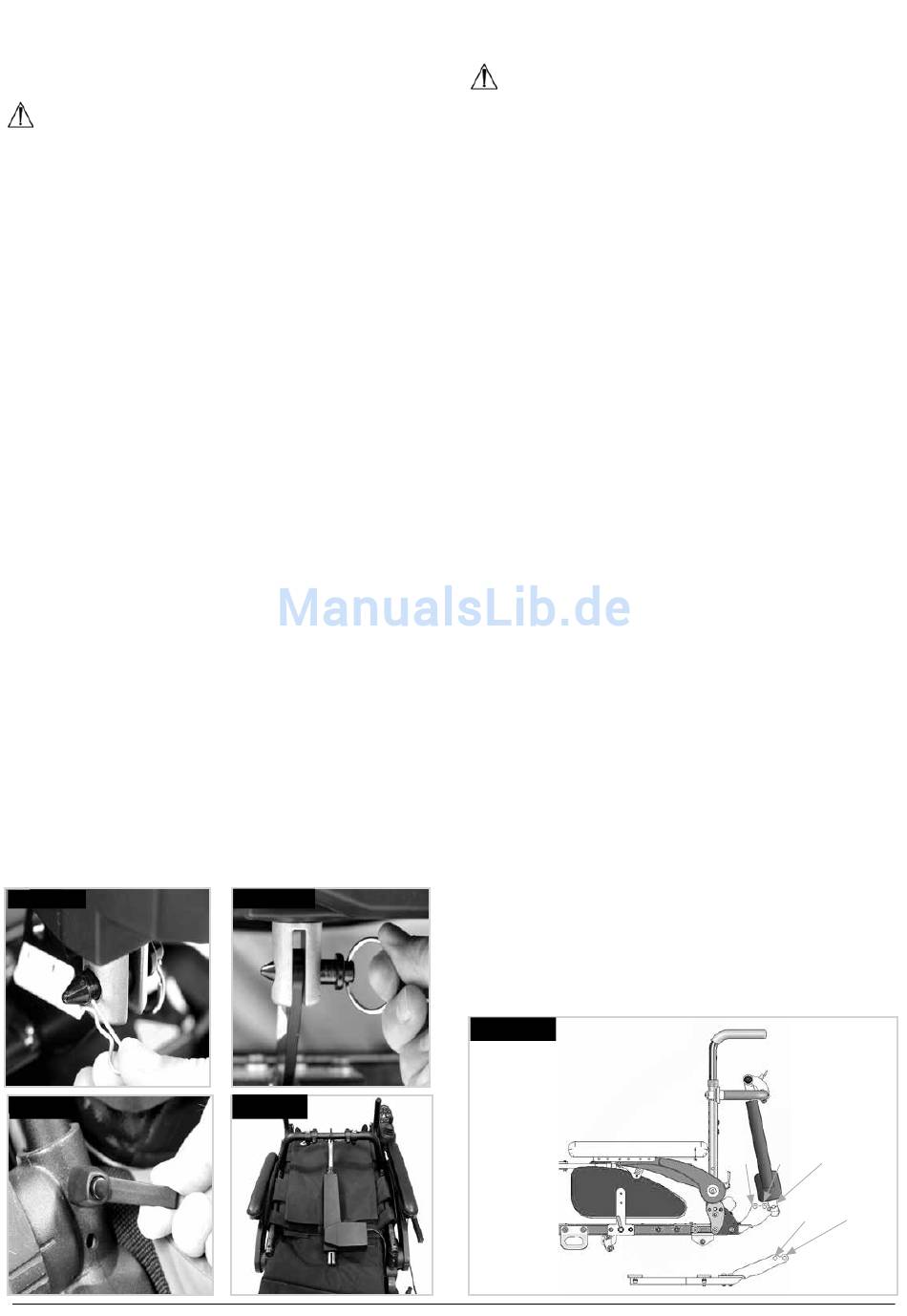

Fig. 5.12
Fig. 5.14
Rev.3.0
Fig. 5.13
Fig. 5.15
5.4.1 Rücken mit Gasdruckfeder/mit elektrischer
Rückenwinkelverstellung falten (Standard-Sitz).
WARNUNG!
Die untere Position von sowohl elektrisch betriebenem
Verstellmotor und manuell betätigter Gasdruckfeder
MÜSSEN der gewählten Sitztiefe entsprechen.
Nach Verstellung der Sitztiefe MUSS darauf geachtet
werden, dass die untere Feststellposition von Stellmotor
bzw. Gasdruckfeder der gewählten Sitztiefe entspricht
(verwenden Sie die 430 mm Lochposition in der unteren
Halterung für eine Sitztiefe von 430 mm).
Nach dem Zusammenklappen des Rückens MUSS darauf
geachtet werden, dass sich der untere Sicherungsstift
des Stellmotors bzw. der Gasdruckfeder in der korrekten
Position befindet und der gewählten Sitztiefe entspricht,
z. B. sollte das 430 mm Loch in der unteren Halterung für
eine Sitztiefe von 430 mm verwendet werden.
Ist dies nicht der Fall, kann dies zu möglicherweise
ungesicherten Winkeleinstellungen führen. Bei Versagen
des Verstellmotors während des Betriebs könnte der
Rücken nach hinten fallen; die Folge wären potentielle
Risiken für den Nutzer und ein damit verbundener Verlust
an Stabilität der aufrechten Körperhaltung.
1. Den Sicherungsstift herausziehen (Fig. 5.12).
2. Den Drehstift herausziehen (Fig. 5.13).
3. Die Hebelschrauben des Rückens lösen (Fig. 5.14).
4. Den Rücken auf den Sitz legen (Fig. 5.15)
5. Beim Wiedereinbau darauf achten, dass das korrekte
Loch in der unteren Halterung verwendet wird, (Fig.
5.16). siehe Warnhinweis oben.
Fig. 5.16
410 mm 430 mm 460 mm
480 mm 510 mm
