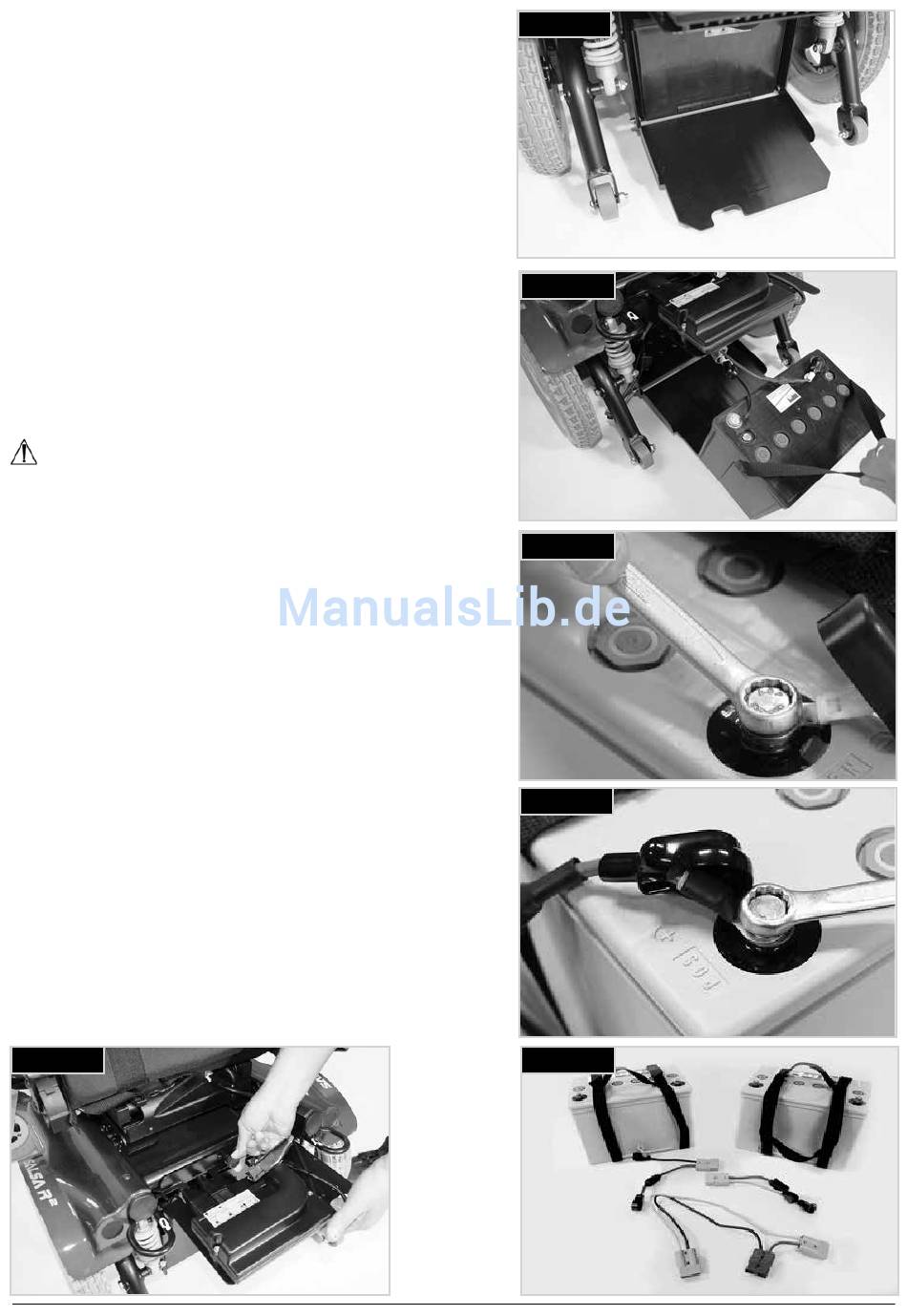

Teile im Batteriekasten, (Fig. 13.22):
• Schublade für 2 x 12V Batterien.
• 2 x Batteriekabelbäume mit Sicherung und
Ringanschlüssen.
• Batterie-Verbindung mit roten und grauen Anschlüssen.
Zugang zu den Batterien
• Die ZWEI Feststellknöpfe an der hinteren Abdeckung
entriegeln (Fig. 13.17).
• Die Halteplatte für die Steuerung anheben (Fig. 13.17).
• Die Stützplatte für die Batterie nach unten klappen (Fig.
13.18).
• Den Stecker der Stromversorgung am Steuerkasten
ausstecken (Fig. 13.8). Die Batterie herausziehen (Fig.
13.19).
• Die grauen Steckverbinder trennen.
• Die zweite Batterie herausziehen.
• Den grauen Steckverbinder trennen.
Zum Wiedereinbau der Batterien in umgekehrter Reihenfolge
vorgehen.
VORSICHT!
Die Batterien mit den dafür vorgesehenen Gurten hochheben.
Immer die richtige Hebetechnik anwenden, Batterien sind
schwer.
Die zwei Batteriekabelbäume sind identisch. Es wird jeweils
einer an eine der Batterien angeschlossen:
• Zum Abklemmen der Batterien die Isolierhülse anheben
und die Schraube mit einem 11,0mm Schraubenschlüssel
lösen. Beim Wiedereinbau die Isolierhülse wieder
anbringen (Fig. 13.20).
• Das rote Kabel mit der 100A Sicherung wird an den
positiven (+) Pol der Batterie angeschlossen (Fig. 13.21).
• Das schwarze Kabel wird an den negativen (-) Batteriepol
angeschlossen (Fig. 13.20)
• Wenn die Kabel angeschlossen sind, müssen die
Batteriepole mit den dafür vorgesehen Kappen am Kabel
abgedeckt werden.
• Beide Batterien werde mit den Polen hinten in den
Batteriekorb eingesetzt, damit die grauen Steckverbinder
in den Batteriekabelbaum eingesteckt werden können.
• Achten Sie darauf, dass der Batteriekabelbaum in den
dafür vorgesehenen Öffnungen im Korb verstaut wird.
• Wenn Sie sich nicht sicher sind, wenden Sie sich an Ihren
durch Sunrise Medical autorisierten Händler.
