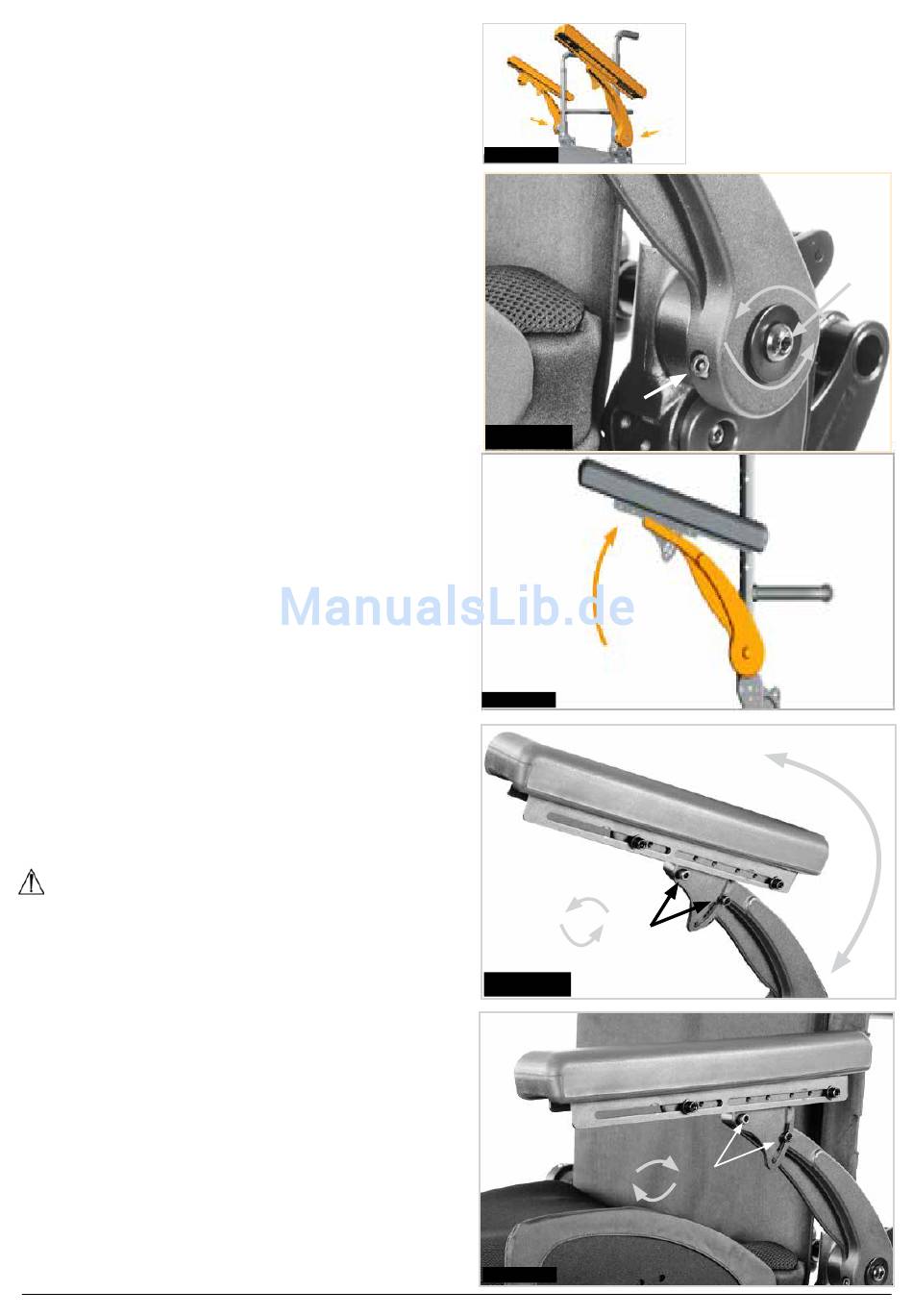

5.7 Standard Armlehnen:
5.7.1
Armlehnen - Abnehmen und wieder anbringen
(Standard-Sitz).
Die Armlehnen auf beiden Seiten des Rollstuhls können
hochgestellt werden, um ein Umsteigen zu ermöglichen, (Fig. 5.9).
Für ein seitliches Umsteigen klappen Sie die Armlehne ganz hoch,
bis diese an den Anschlag stößt. Damit bekommen Sie genügend
Platz für ein seitliches Umsteigen.
Um die Armlehnen in ihre ursprüngliche Position zu bringen,
klappen Sie diese wieder ganz bis zum Anschlag nach unten.
Führen Sie die Armlehnen nach unten, lassen Sie sie nicht allein
nach unten fallen.
5.7.2 Standard-Sitz: Höhenverstellung der Armlehne:
Im nachfolgenden Abschnitt wird die Höhenverstellung
der Armlehnen beschrieben. Für sowohl Fein- als auch
Grobeinstellung geschieht dies über ein zweiteiliges Verfahren:
TEIL 1: Verstellen Sie die Armlehnen durch Drehen.
TEIL 2: Winkeleinstellung der Armlehnen
1. Feineinstellung.
TEIL 1 (Fig. 5.10 und 5.11)
Die Höhe der Armlehnen kann um bis zu 25 mm verstellt
werden und eine Feineinstellung kann mithilfe der 5
mm-Feineinstellungsschraube erfolgen.
1. Die 6 mm Drehschrauben an beiden Armlehnen lösen (B).
2. Drehen Sie die Einstellungsschrauben (C) entgegen dem
Uhrzeigersinn, um die Armlehne zu erhöhen, bzw. im
Uhrzeigersinn, um diese zu senken.
3. Ziehen Sie beide Drehbolzen wieder fest (B). Arbeiten Sie mit
einem Drehmoment von 20 N/m.
TEIL 2 (Fig. 5.12 und 5.13)
1.
Lösen Sie an beiden Armlehnen die 4 mm Gelenkbolzen zur
Anwinkelung der Armpolster (A).
2.
Neigen Sie beide Armpolster nach unten (bzw. nach oben
bei abgesenkten Armlehnen), bis die Armpolster den
gewünschten Winkel erreicht haben. Prüfen Sie, dass die
Höhe korrekt eingestellt ist.
3.
Ziehen Sie beide Gelenkbolzen für die Winkelung der
Armpolster wieder an (A). Arbeiten Sie für beide Bolzensätze
mit einem Drehmoment von 10 N/m.
WARNUNG!
Beide Schraubensätze sollten in regelmäßigen Abständen auf
festen Sitz überprüft werden. Wenn sie locker sind, könnte das
Armpolster bei Berührung nach unten rutschen.
20
Jive Up
Fig. 5.9
C
Fig. 5.10
Fig. 5.11
A
Fig. 5.12
Fig. 5.13
B
A
Rev.3.0
