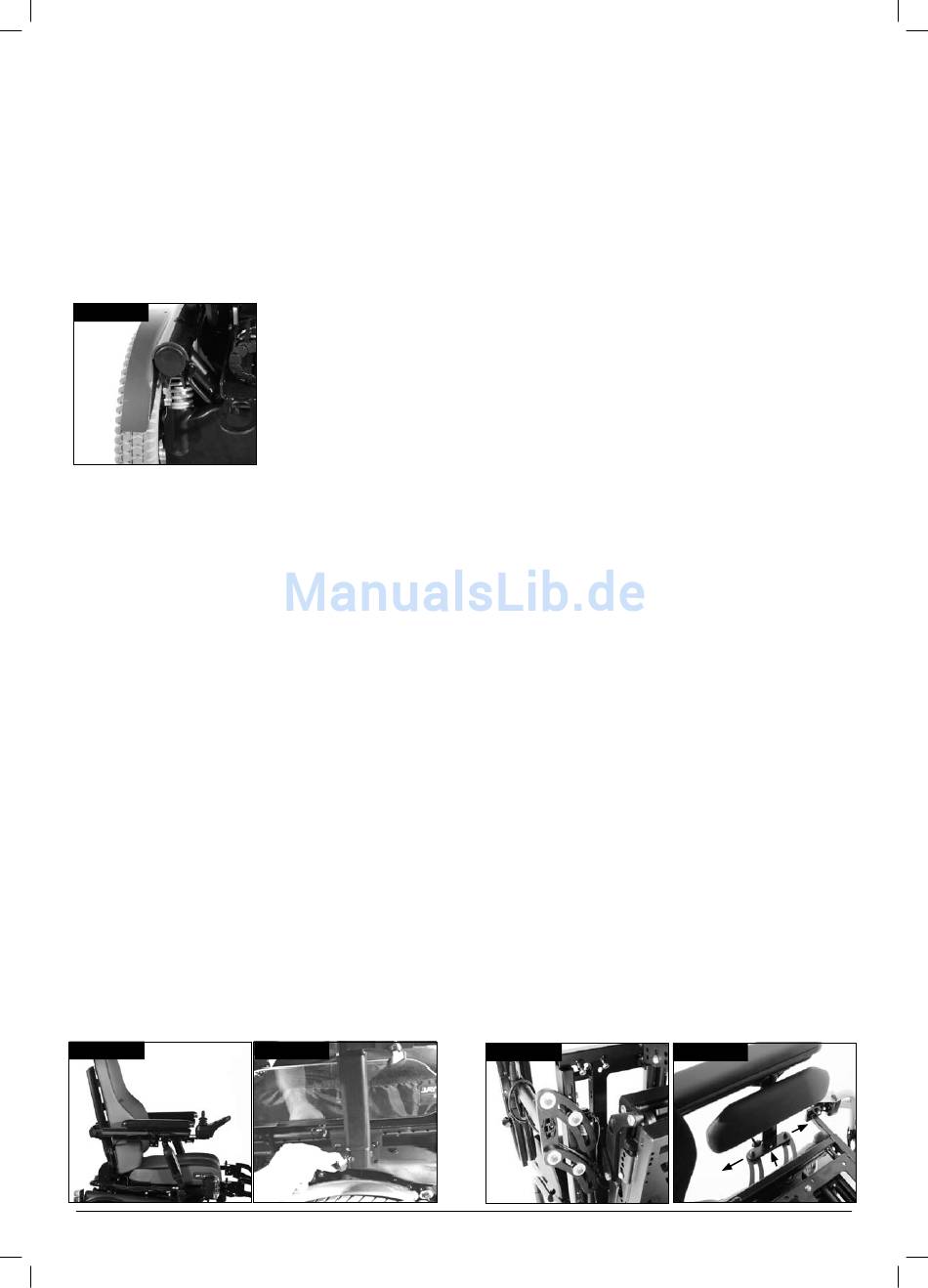

5.5 Federung der antriebsräder beim jive F/r
Der Jive M/R ist serienmäßig mit einer wirksamen und
verstellbaren Federung am Antriebsrad ausgestattet.
Für den von Ihnen gewünschten Fahrkomfort kann die
Spannung an den Federn am Stoßdämpfer eingestellt
werden.
Wenn Sie den Aluminiumring unten an der Feder nach
unten drehen, fahren Sie weicher und wenn Sie den
Aluminiumring nach oben drehen, fahren Sie härter.
Diese Option wird verwendet, um die Federung an ein
unterschiedliches Körpergewicht anzupassen. (
Wir empfehlen, die Aufhängung an beiden Seiten des
Rollstuhls gleich einzustellen.
Fig. 5.7
5.6 Position der steuer- und joystick-einheit
Je nachdem für welches Steuersystem Sie sich
entschieden haben, gibt es zwei verschiedene Arten von
Steuersystemen: Quickie VR2 und Quickie R-net (für
weitere Informationen siehe Abschnitt 7 Steuerung). Das
Bedienpult ist auf einem Schiebemechanismus montiert,
über den die Steuerung nach vorn oder hinten bewegt
werden kann.
•
Lösen Sie die Feststellschraube (Fig. 5.3).
•
Schieben Sie die Bedienpulthalterung entweder nach
außen oder in ihre neue Position (Fig. 5.4).
Wenn die bequemste Position gewählt worden ist, wird
die Bedienpulthalterung durch eine Feststellschraube
gesichert. Achten Sie darauf, dass die Feststellschraube
vor der Verwendung und insbesondere vor einem
Transport des Rollstuhls fest angezogen ist.
5.7 armlehnen
5.7.1 armlehnen - entfernen
Die Armlehnen an beiden Seiten des Rollstuhls können
abgenommen werden, um das seitliche Ein- und
Aussteigen zu ermöglichen.
Siehe den entsprechenden Armlehnentyp.
Bei Armlehnen mit einem Pfosten:
•
Das Sternrad an der Unterseite des Pfostens lösen
(Fig. 5.1).
•
Die Armlehne aus der Aufnahme heben (Fig. 5.1).
Armlehne mit Winkelverstellung:
•
Das Sternrad am unteren Gelenk der Armlehne lösen.
•
Die Armlehne nach oben aus der Halterung ziehen.
Sie können sie jetzt nach hinten klappen (Fig. 5.8).
Fig. 5.8
).
Fig. 5.7
Fig. 5.8.1
Für F-XL und Recaro:
Armlehne mit einem Pfosten:
Die Flügelschraube an der Seite der Aufnahme für die
Armlehne lösen und die Armlehne abnehmen (Fig. 5.8.1).
5.7.2 armlehnen - auswechseln
Siehe den entsprechenden Armlehnentyp.
Armlehne mit einem Pfosten Jay- Jay Comfort:
•
Stecken Sie das Armlehnenrohr in die Aufnahme für
die Armlehne.
•
Das Sternrad einsetzen und anziehen (Fig. 5.4).
Armlehne mit Winkelverstellung:
Die Armlehne aus der zurückgeklappten Position nach
vorne bringen und den Pfosten in die Aufnahme stecken.
Das Sternrad an der Halterung anziehen, um den
Pfosten zu arretieren (Fig. 5.8).
5.7.3 Verstellen der armlehnenbreite (nur jay und jay
comfort sitz)
Zum Verstellen der Breite:
•
Die vier Schrauben (13 mm Schraubenschlüssel) wie
abgebildet (Fig. 5.9) lösen.
•
Die Halteplatten für die Armlehnenaufnahme in die
gewünschte Position bringen (Fig. 5.10).
•
Vor dem Gebrauch die Schrauben fest anziehen.
hinweis: Bitte überprüfen Sie, dass die neue
Armlehnenposition die Sitzpositionierungsmodule
wie z.B. Sitzlift-, Sitzneigungsverstellung etc. nicht
behindert.
Fig. 5.9
Fig. 5.10
19
Quickie Jive
