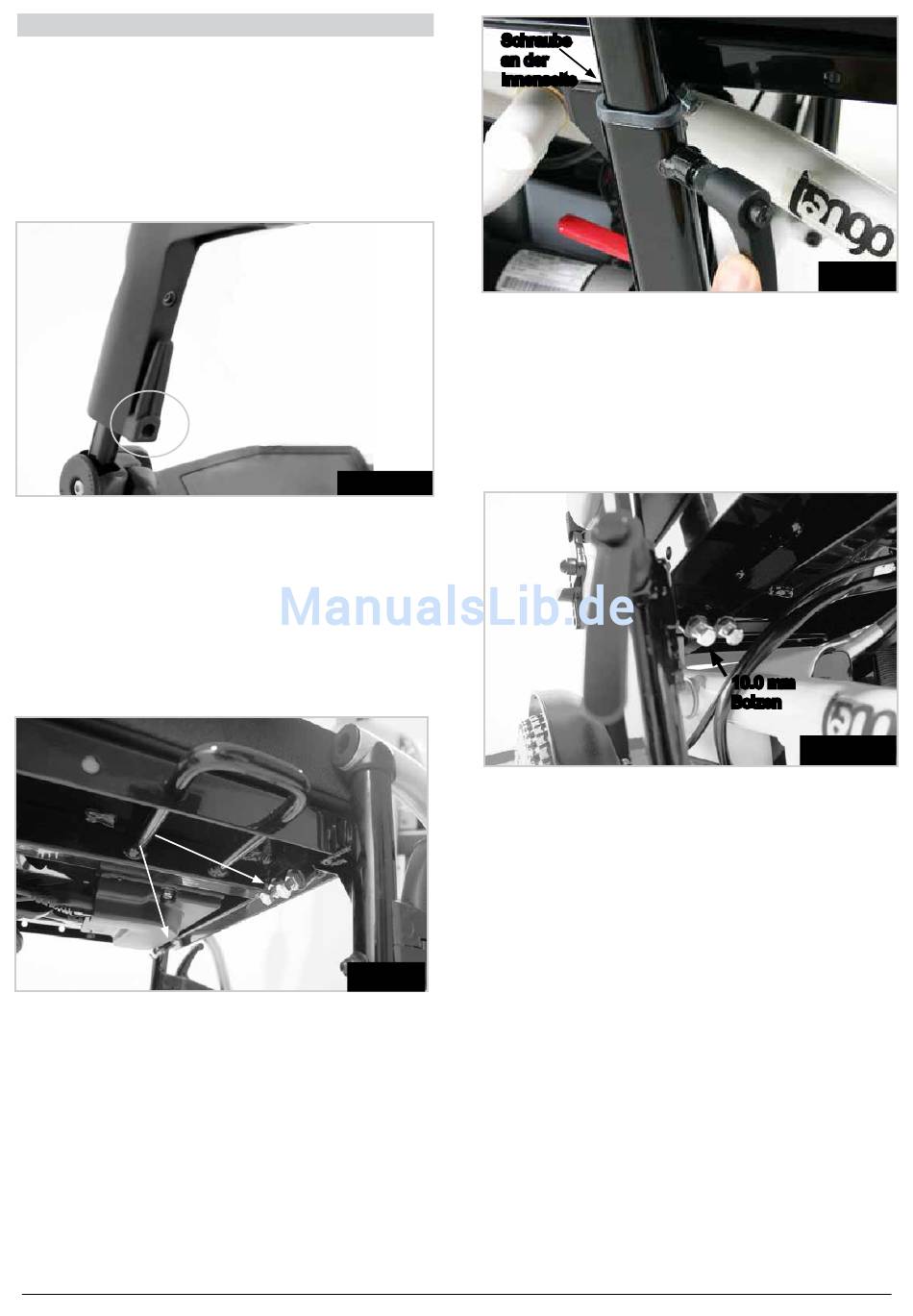

10.0 Verstellmöglichkeiten:
10.1 Verstellen der Fußraste (Fig. 10.1):
Höhenverstellung der Fußraste:
Die Schraube mit einem 4 mm Inbusschlüssel lockern,
die Fußraste auf die gewünschte Höhe einstellen und die
Schraube im Loch festziehen.
Hinweis: Achten Sie darauf, dass die Schrauben gut
festgezogen werden.
10.2 Breitenverstellung der Fußrasten:
Um die Breite zwischen den Fußrasten zu verstellen, die
Sechskantschrauben am verstellbaren Fußrastenrahmen
mit einem 10 Schraubenschlüssel lockern. Diese
befinden sich vorne am Sitzgestell. Die Fußrasten nach
außen oder innen auf die gewünschte Position stellen.
Die Schrauben wieder gut festziehen. Achten Sie
darauf, dass die Schrauben mit den Sicherungsmuttern
gesichert sind.
SCHRAUBEN FÜR
BREITENVERSTELLUNG
10.3 Verstellen der Armlehnen:
Höheneinstellung (Fig. 10.3):
Die Schraube in das Loch des Armlehnenrohrs
einsetzen, das der gewünschten Höhe entspricht. Zum
Festziehen den Griff im Uhrzeigersinn drehen.
38
Quickie Tango
Schraube
an der
Innenseite
Verstellung der Sitzbreite (Fig. 10.4):
Zum Verstellen der Breite zwischen den Armlehnen
die Sechskantschrauben an den Aufnahmen für
den Armlehnenadapter, die sich am Seitenteil
unter den Armlehnen befinden, mit einem 10 mm
Schraubenschlüssel lockern und die Armlehnen nach
außen oder innen ziehen, bis die gewünschte Position
erreicht ist. Die Schrauben wieder gut festziehen.
Achten Sie darauf, dass die Schrauben mit den
Fig. 10.1
Sicherungsmuttern gesichert sind.
10.4 Einstellen der Sitztiefe:
(Fig. 10.5). Die 2 Schrauben an den Aufnahmen für den
Rücken - 1 an jeder Seite des Rahmens mit einem 5 mm
Inbusschlüssel und einem 13 mm Schraubenschlüssel
lösen und abnehmen. Den Rücken auf die gewünschte
Sitztiefe bringen. Die Schrauben wieder einsetzen und
festziehen. Zum Ausgleich der Position der Armlehnen
eine Kombination aus der Schraubenverstellung unter
Fig. 10.2
den beiden Armpolstern und dem Vertauschen der
Armlehnenaufnahmen von links nach rechts verwenden,
um eine Neigung nach vorne oder hinten zu erreichen.
4 Sitztiefen stehen zur Verfügung: 42,5, 45, 47,5 und
50mm.
Sie werden wie folgt eingestellt:
•
42,5mm: Armlehnenaufnahme leicht nach vorne
geneigt und Armpolster ganz nach vorne gestellt.
•
45mm: Armlehnenaufnahme leicht nach vorne
geneigt und Armpolster ganz nach hinten gestellt.
•
47,5mm: Armlehnenaufnahme leicht nach hinten
geneigt und Armpolster ganz nach vorne gestellt.
•
50mm: Armlehnenaufnahme leicht nach hinten
geneigt und Armpolster ganz nach hinten gestellt.
Griff
10.0 mm
Bolzen
Fig. 10.3
Fig. 10.4
