5 Reparatur
5.8.3 Austauschen des Getriebes Achse 3
Fortsetzung

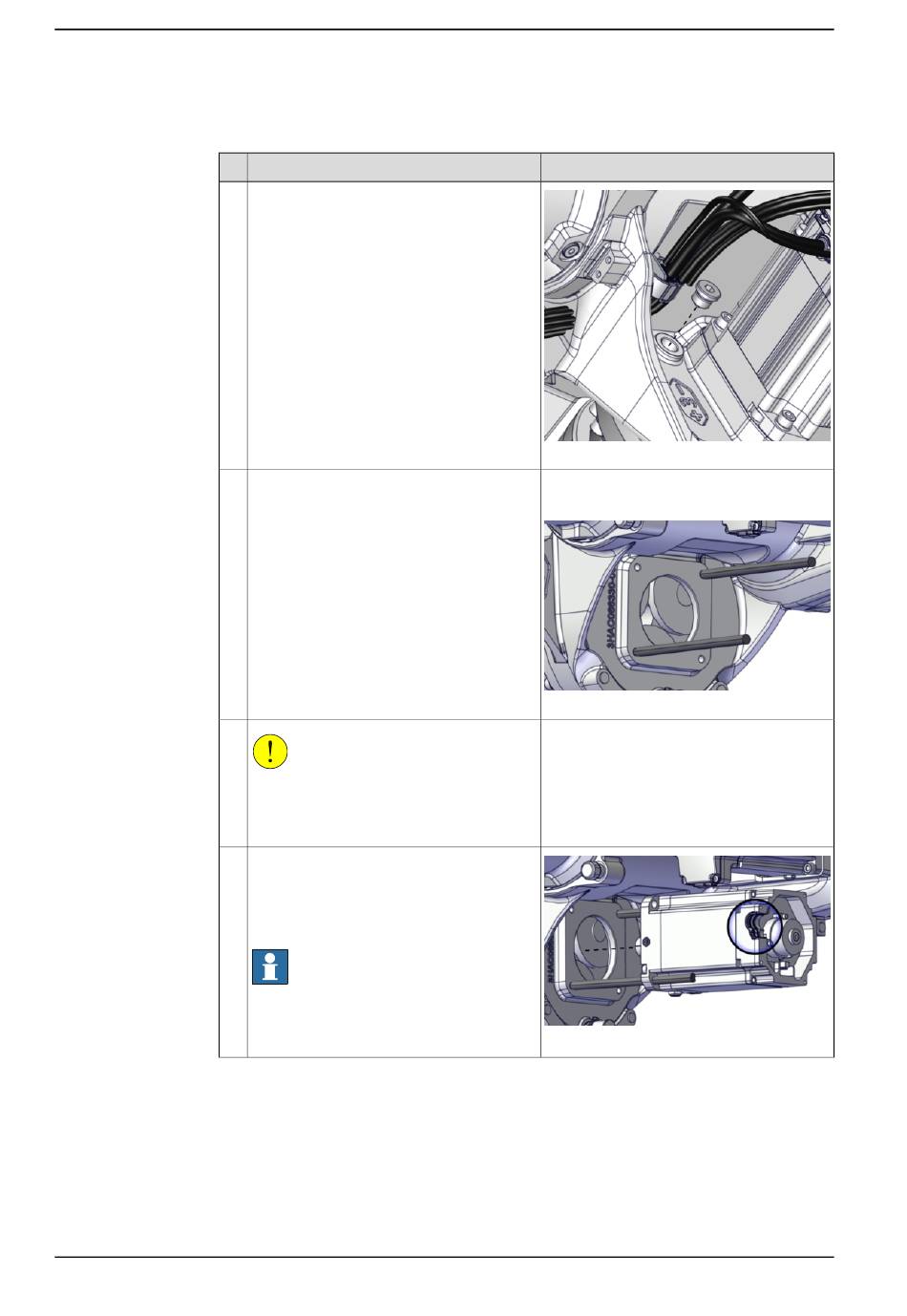

Wiedereinbau des Motors Achse-3
1
2
3
4
Fortsetzung auf nächster Seite
596
Aktion
Entfernen Sie den Ölstopfen von der Entlüf-
tungsöffnung.
Dies wird gemacht, um Luft während der
Wiederanpassung des Motors zu evakuie-
ren.
Setzen Sie Führungsstifte in die sich gegen-
überliegenden Bohrungen ein.
VORSICHT
Das Gewicht des Motors beträgt 22 kg
Alle verwendeten Hebevorrichtungen
müssen entsprechend dimensioniert sein.
Heben Sie den Motor an und setzen Sie
ihn so auf die Führungsstifte, dass seine
Position der Endposition so nahe wie
möglich kommt, ohne das Motorritzel ins
Getriebe zu drücken.
Hinweis
Stellen Sie sicher, dass die Aussparung für
die Kabelmuffe in die richtige Richtung
weist.
© Copyright 2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2300000203
Führungsstift, M10x150: 3HAC15521-2
Führungsstifte immer paarweise benutzen.
xx2100002151
xx2100002149
Produkthandbuch - IRB 6750S
3HAC092901-003 Revision: A
