5 Reparatur
5.8.2 Austauschen des Getriebes Achse 2
Fortsetzung
14
15

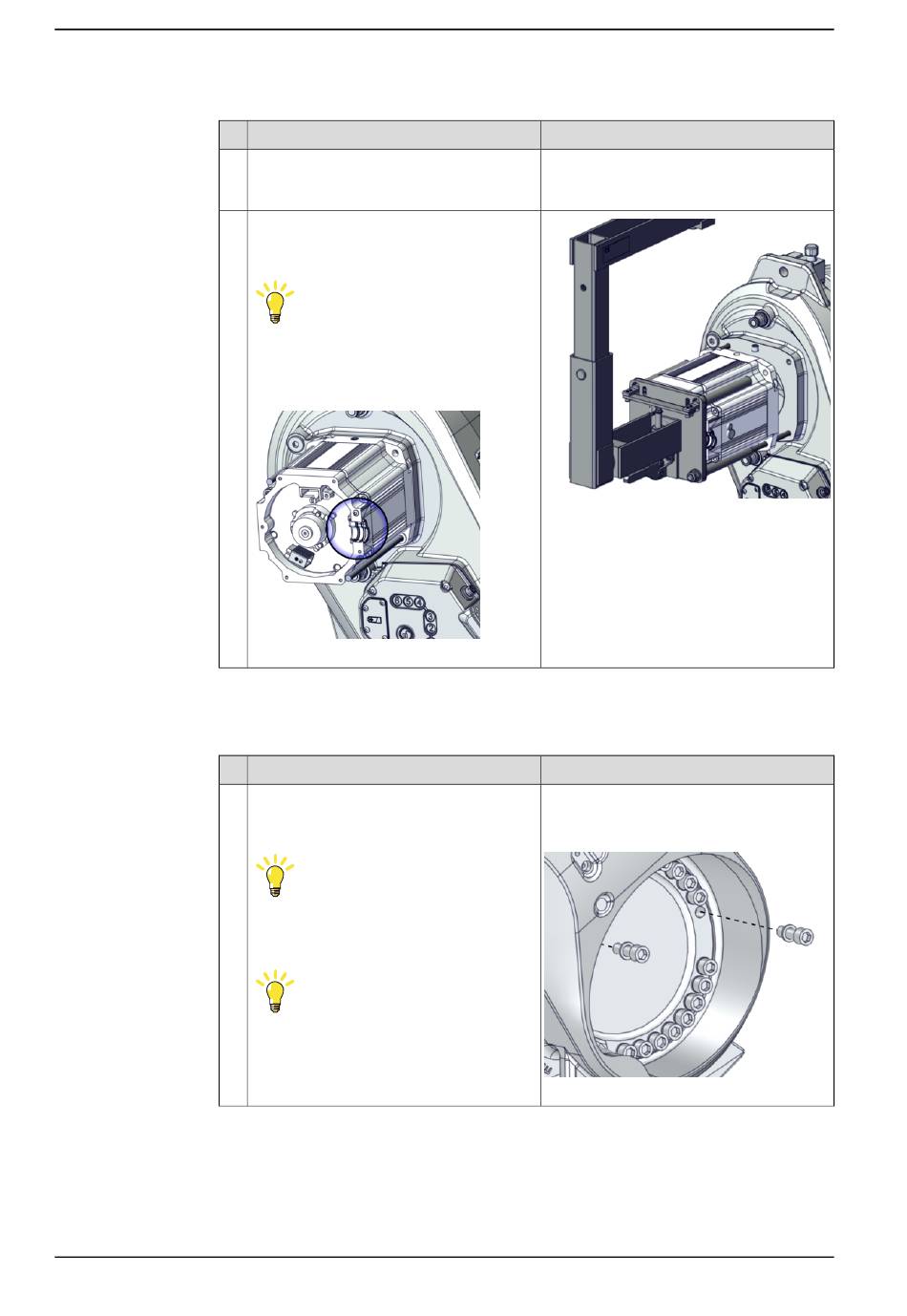

Ausbauen und Wegheben von Unter- und Oberarm zusammen (Schritt 1)
Nutzen Sie dieses Verfahren, um den ersten Schritt zum Ausbauen und Wegheben
des Unter- und Oberarms zusammen auszuführen.
1
Fortsetzung auf nächster Seite
534
Aktion
Befestigen Sie die Hebevorrichtung. Befes-
tigen Sie die Hubkette an der Vorrichtung
und dem Traversenkran.
Entfernen Sie den Motor, indem Sie ihn auf
den Führungsstiften herausschieben und
dann abheben.
Tipp
Notieren Sie sich, in welche Richtung die
Öffnung in der Kabeldurchführung weist.
Der Motor muss wieder in derselben Posi-
tion eingebaut werden.
xx2100000595
Aktion
Entfernen Sie zwei Befestigungsschrauben
in gegenüber liegenden Bohrungen und
ersetzen Sie diese durch Führungsstifte.
Tipp
Verwenden Sie Führungsstifte unterschied-
licher Längen, um die Führung zu vereinfa-
chen.
Tipp
Schmieren Sie die Führungsstifte mit etwas
Schmierfett, damit der Unterarm besser
rutscht.
© Copyright 2025 ABB. Alle Rechte vorbehalten.
Hinweis
Hebevorrichtung, Motor: 3HAC15534-1
Hebevorrichtung (Kette): 3HAC15556-1
xx2000000455
Stellen Sie sicher, dass das Ritzel nicht
beschädigt ist.
Hinweis
Führungsstift, M16x150 / Führungsstift,
M16x200: 3HAC13120-2 / 3HAC13120-3
Führungsstifte immer paarweise benutzen.
xx2300000675
Produkthandbuch - IRB 6750S
3HAC092901-003 Revision: A
