MANUAL DE INSTRUÇÕES
7.1 Configuração da saída de comutação através da tecla de acesso rápido Teach-in
(-/Q1) (+/Q2)
pt
7.2 Funções adicionais
7.3 Configuração das saídas de comutação e outras parametrizações do sensor atra‐
vés do menu
90 M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Teach-in - WTT190LC-B2233A00
O ajuste da distância de comutação é efetuado pressionando-se a tecla teach-in de
acesso rápido por > 1 s.
Não acionar as teclas teach-in com objetos pontiagudos. Recomendamos posicionar
a distância de comutação no objeto, por ex., como no gráfico F. Após o ajuste da
distância de comutação, remover o objeto do caminho do feixe. O fundo será suprimido
e a saída de comutação se altera.
Configurações da distância de comutação através de IO-Link. Ver descrição IO-Link
(8022709).
O sensor está ajustado e operacional. Para verificar a função, consultar o gráfico a
seguir. Se a saída de comutação não se comportar de acordo com o gráfico a seguir,
verificar as condições de uso. Ver item Diagnóstico de erros

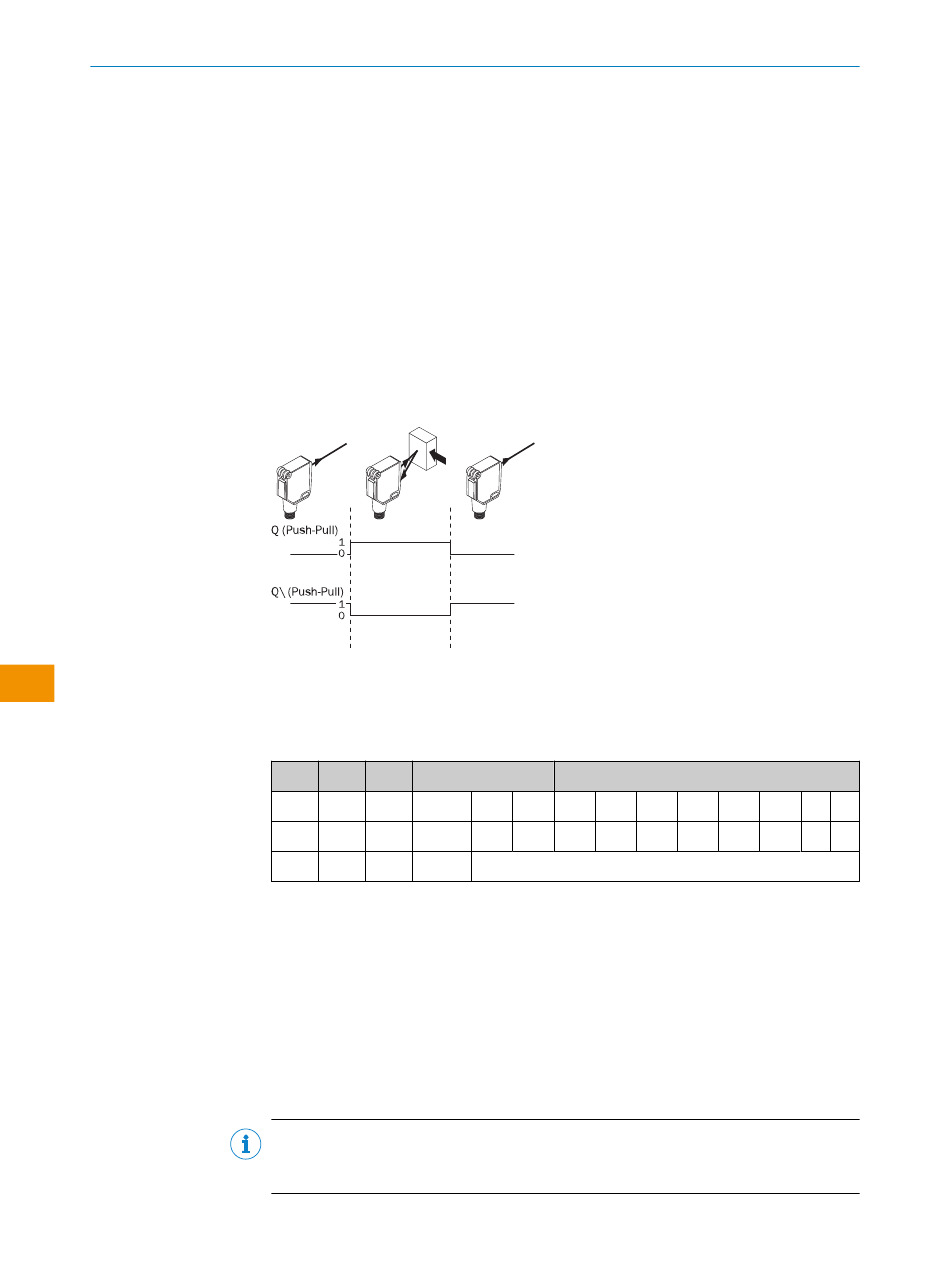

Figura: F
Tabela 2: Estrutura de dados de processos
Byte-
Byte 0 Byte 1
Offset
Bit-
Offset
Distance Distance
Spare Value
to object to object
Integer Integer Unsigned
16 16 Integer 6
Você pode consultar as funcionalidades de IO-Link no manual de instruções "IO-Link
Photoelectric sensors" (fazer o download em www.sick.com com o número de enco‐
menda do dispositivo).
Como alternativa, as saídas de comutação também podem ser configuradas através
do menu. Também é possível efetuar outras parametrizações do sensor através do
menu. Para o acesso ao menu, a tecla Set deve ser pressionada por < 1 s. O gráfico K
descreve a navegação no menu.
NOTA
Os registros qn1 e qn2 estarão disponíveis somente se o respectivo modo teach (qc1,
qc2) tiver sido colocado em 2 pontos ou no modo janela.
Byte 2
9 8 7 6
Qint.8 Qint.7 Qint.6 Qint.5 Qint.4
Boolean
em item 8.
Byte 3
5 4 3 2 1
Qint.3 Qint.2 Qint.1 QL2
8024108.1GKT/2024-12-03 | SICK
Sujeito a alteração sem aviso prévio
0
QL1
