6.2 Funcionamiento de la entrada programable
6.3 Alineación
7 Configuración
7.1 Ajuste de la salida conmutada mediante la tecla rápida teach-in (-/Q1) (+/Q2)
8024108.1GKT/2024-12-03 | SICK
Sujeto a cambio sin previo aviso

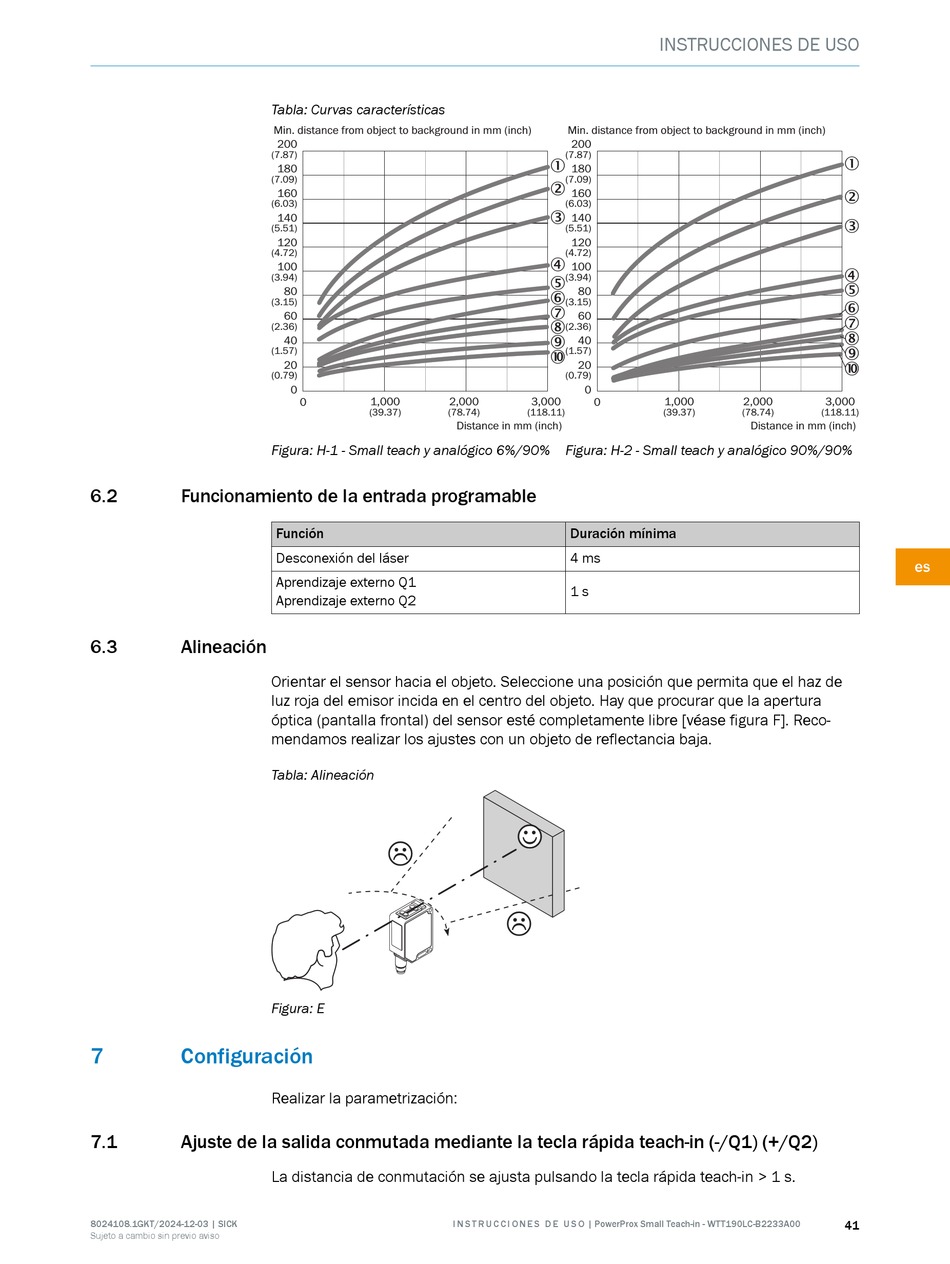

Tabla: Curvas características
Min. distance from object to background in mm (inch)
200
(7.87)
180
(7.09)
160
(6.03)
140
(5.51)
120
(4.72)
100
(3.94)
80
(3.15)
60
(2.36)
40
(1.57)
20
(0.79)
0
0 1,000 2,000
(39.37) (78.74)
Figura: H-1 - Small teach y analógico 6%/90%
Función
Desconexión del láser
Aprendizaje externo Q1
Aprendizaje externo Q2
Orientar el sensor hacia el objeto. Seleccione una posición que permita que el haz de
luz roja del emisor incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase figura F]. Reco‐
mendamos realizar los ajustes con un objeto de reflectancia baja.
Tabla: Alineación
Figura: E
Realizar la parametrización:
La distancia de conmutación se ajusta pulsando la tecla rápida teach-in > 1 s.
Min. distance from object to background in mm (inch)
200
(7.87)
1
180
(7.09)
2
160
(6.03)
3
140
(5.51)
120
(4.72)
4
100
(3.94)
5
80
6
(3.15)
7
60
8
(2.36)
9
40
(1.57)
ß
20
(0.79)
0
3,000 0
(118.11)
Distance in mm (inch)
Figura: H-2 - Small teach y analógico 90%/90%
Duración mínima
4 ms
1 s
I N S T R U C C I O N E S D E U S O | PowerProx Small Teach-in - WTT190LC-B2233A00
INSTRUCCIONES DE USO
1,000 2,000 3,000
(39.37) (78.74) (118.11)
Distance in mm (inch)
1
2
3
4
5
6
7
8
9
ß
