6.2 Fonctionnement de l'entrée programmable
6.3 Alignement
7 Configuration
8024108.1GKT/2024-12-03 | SICK
Sujet à modification sans préavis

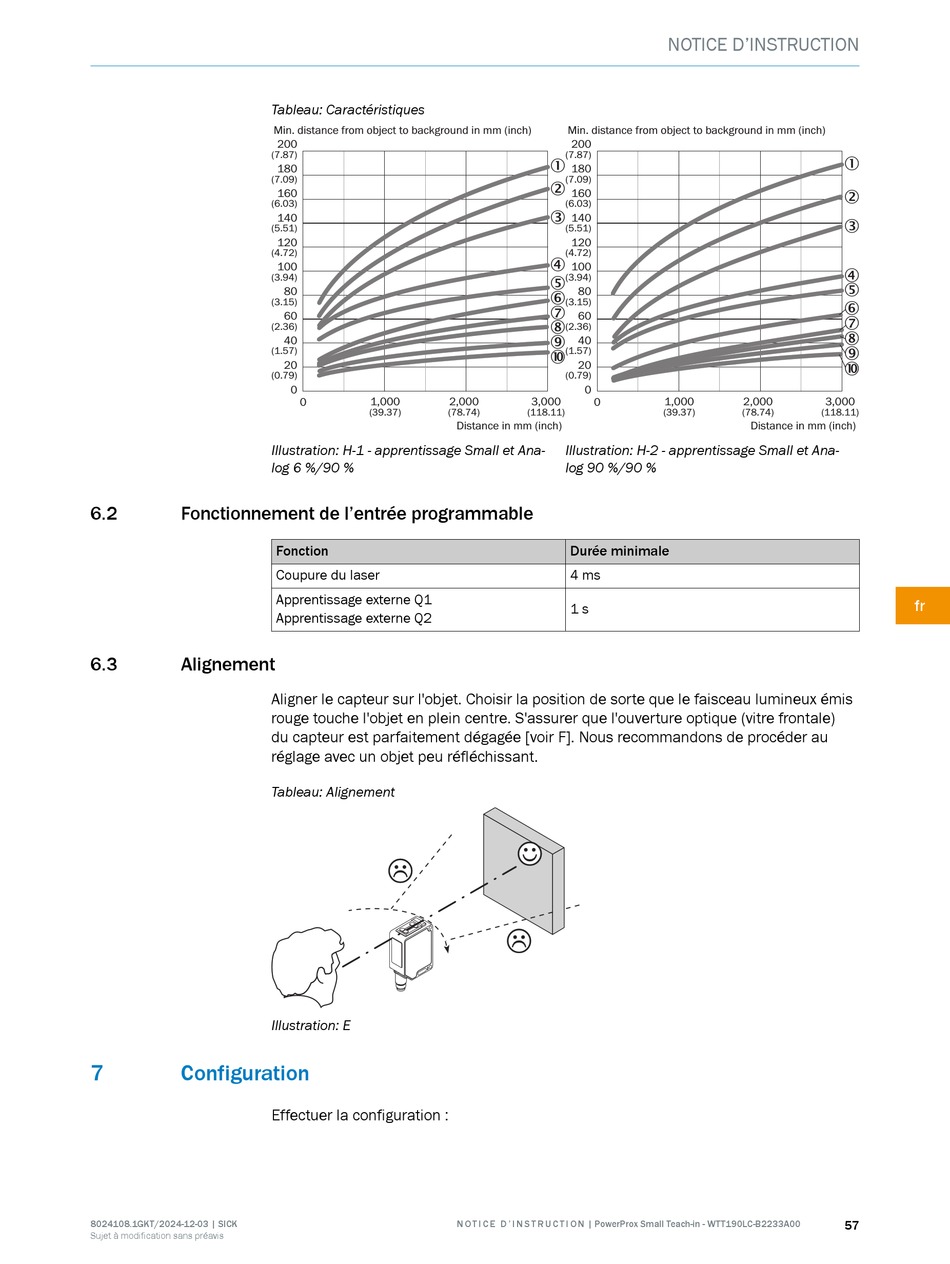

Tableau: Caractéristiques
Min. distance from object to background in mm (inch)
200
(7.87)
180
(7.09)
160
(6.03)
140
(5.51)
120
(4.72)
100
(3.94)
80
(3.15)
60
(2.36)
40
(1.57)
20
(0.79)
0
0 1,000 2,000
(39.37) (78.74)
Illustration: H-1 - apprentissage Small et Ana‐
log 6 %/90 %
Fonction
Coupure du laser
Apprentissage externe Q1
Apprentissage externe Q2
Aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau lumineux émis
rouge touche l'objet en plein centre. S'assurer que l'ouverture optique (vitre frontale)
du capteur est parfaitement dégagée [voir F]. Nous recommandons de procéder au
réglage avec un objet peu réfléchissant.
Tableau: Alignement
Illustration: E
Effectuer la configuration :
Min. distance from object to background in mm (inch)
200
(7.87)
1
180
(7.09)
2
160
(6.03)
3
140
(5.51)
120
(4.72)
4
100
(3.94)
5
80
6
(3.15)
7
60
8
(2.36)
9
40
(1.57)
ß
20
(0.79)
0
3,000 0
(118.11)
Distance in mm (inch)
Illustration: H-2 - apprentissage Small et Ana‐
log 90 %/90 %
Durée minimale
4 ms
1 s
N O T I C E D ' I N S T R U C T I O N | PowerProx Small Teach-in - WTT190LC-B2233A00
NOTICE D'INSTRUCTION
1,000 2,000 3,000
(39.37) (78.74) (118.11)
Distance in mm (inch)
1
2
3
4
5
6
7
8
9
ß
