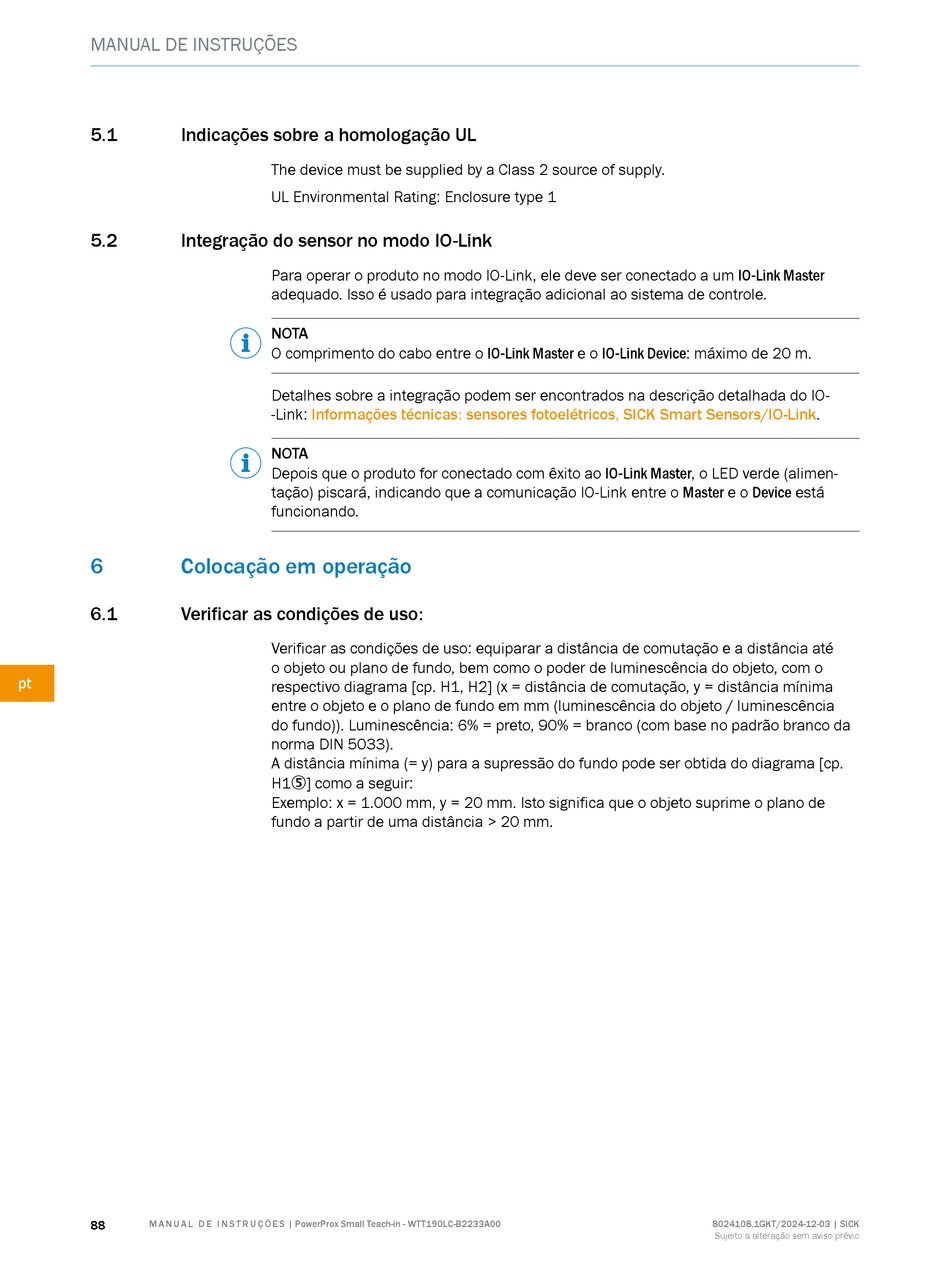

MANUAL DE INSTRUÇÕES
5.1
Indicações sobre a homologação UL
5.2
Integração do sensor no modo IO-Link
6
Colocação em operação
6.1
Verificar as condições de uso:
pt
88
M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Teach-in - WTT190LC-B2233A00
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
Para operar o produto no modo IO-Link, ele deve ser conectado a um IO-Link Master
adequado. Isso é usado para integração adicional ao sistema de controle.
NOTA
O comprimento do cabo entre o IO-Link Master e o IO-Link Device: máximo de 20 m.
Detalhes sobre a integração podem ser encontrados na descrição detalhada do IO-
-Link:
Informações técnicas: sensores fotoelétricos, SICK Smart
NOTA
Depois que o produto for conectado com êxito ao IO-Link Master, o LED verde (alimen‐
tação) piscará, indicando que a comunicação IO-Link entre o Master e o Device está
funcionando.
Verificar as condições de uso: equiparar a distância de comutação e a distância até
o objeto ou plano de fundo, bem como o poder de luminescência do objeto, com o
respectivo diagrama [cp. H1, H2] (x = distância de comutação, y = distância mínima
entre o objeto e o plano de fundo em mm (luminescência do objeto / luminescência
do fundo)). Luminescência: 6% = preto, 90% = branco (com base no padrão branco da
norma DIN 5033).
A distância mínima (= y) para a supressão do fundo pode ser obtida do diagrama [cp.
H15] como a seguir:
Exemplo: x = 1.000 mm, y = 20 mm. Isto significa que o objeto suprime o plano de
fundo a partir de uma distância > 20 mm.
Sensors/IO-Link.
8024108.1GKT/2024-12-03 | SICK
Sujeito a alteração sem aviso prévio
