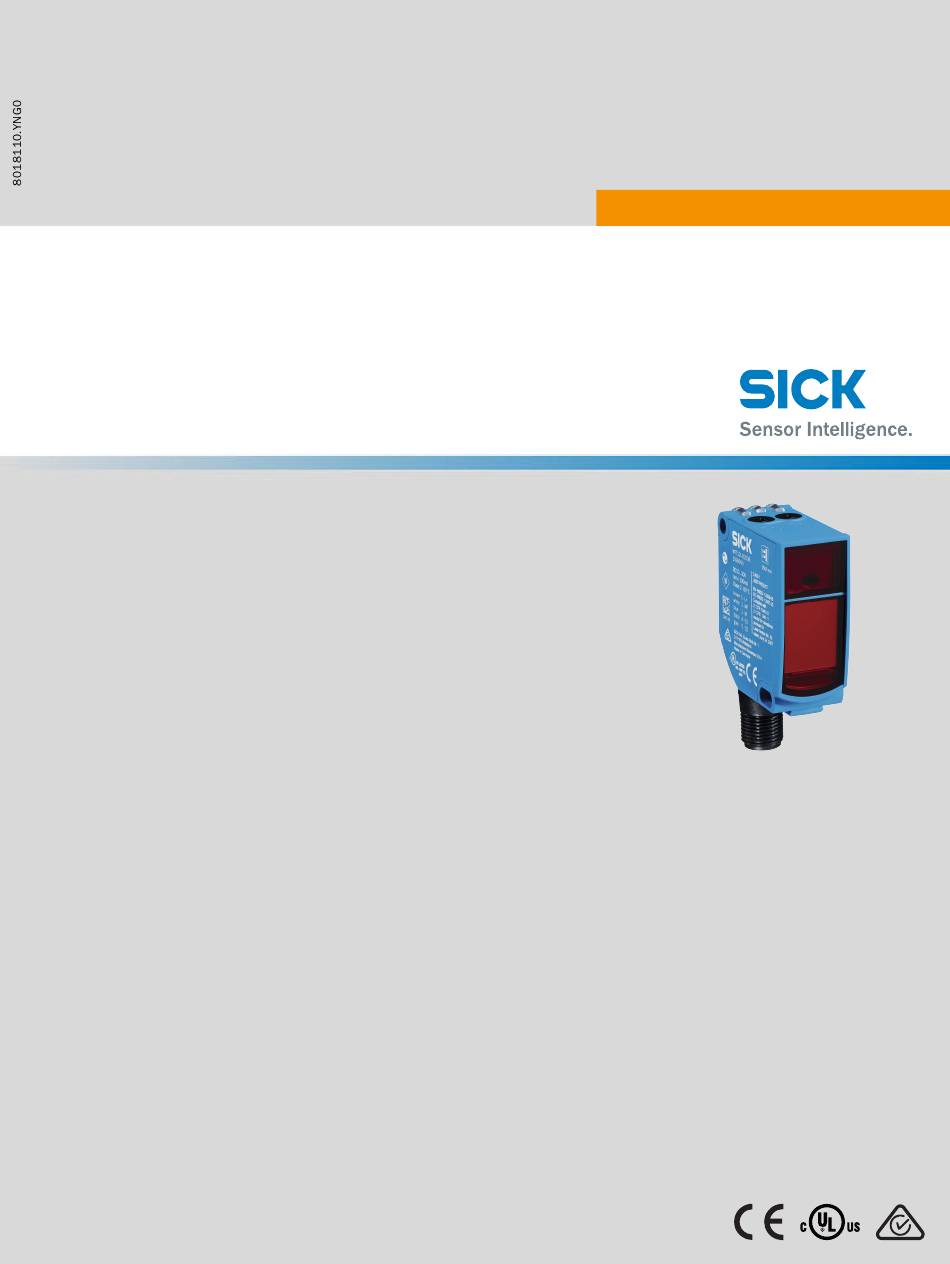

O P E R A T I N G I N S T R U C T I O N
PowerProx - WTT12L

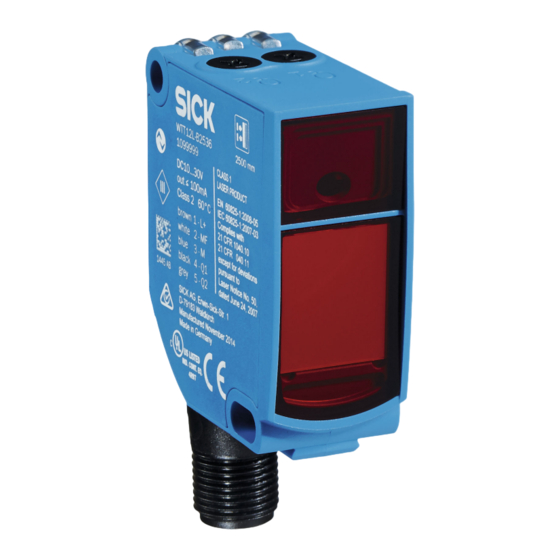

MultiTask photoelectric sensor
en / de / fr / it / pt / es / zh / ja / ru
SICK AG, Erwin-Sick-Strasse 1, D-79183 Waldkirch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK PowerProx - WTT12L

Inhaltszusammenfassung für SICK PowerProx - WTT12L

  • Seite 9: Sicherheitshinweise

    Die WTT12L ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor ge‐ nannt) und wird zum optischen, berührungslosen Erfassen von Sachen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Ge‐ währleistungsanspruch gegenüber der SICK AG. Abb.: A 8018110.YNG0 | SICK Subject...

  • Seite 10: Bestimmungsgemässe Verwendung

    Beispiel: x = 1000 mm, y = 28 mm. D. h. der Hintergrund wird ab einer Distanz von > 28 mm vom Sensor ausgeblendet. Abb.: H Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐ hör-Programm). Maximal zulässiges Anzugsdrehmoment des Sensors von 0.8 Nm beachten.
  • Seite 11 Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen und per IODD / Funktionsblock im Master, bzw. in der Steuerung integrieren. Am Sensor blinkt die grüne Anzeige-LED. IODD und Funktionsblock stehen unter www.sick.com unter der Bestellnummer zum Download bereit. Erläuterungen zum Anschlussschema (Grafik B):...
  • Seite 12 IO-Link Photoelectric sensors entnehmen. Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und E heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatz‐ bedingungen prüfen. Siehe Abschnitt Fehlerdiagnose. Abb.: C 8018110.YNG0 | SICK Subject to change without notice...
  • Seite 13 Alle Automatisierungsfunktionen und sonstigen Parametereinstellungen sind im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam (Ausnahme: Zeitstempel). Im Standard I/O-Betrieb Ausgabe der binären Schaltsignale über Pin 4 / schwarze Ader bzw. über Pin 5 / graue Ader. 8018110.YNG0 | SICK Subject to change without notice...
  • Seite 14 FEHLERDIAGNOSE Die IO-Link Funktionalitäten bitte der beiliegenden Betriebsanleitung IO-Link Photo‐ electric Sensors entnehmen oder über www.sick.com unter der Geräte-Bestellnummer downloaden. Fehlerdiagnose Tabelle I zeigt, welche Maßnahmen durchzuführen sind, wenn die Funktion des Sensors nicht mehr gegeben ist. Tabelle Fehlerdiagnose Anzeige-LED / Fehlerbild / Ursache / Maßnahme /...

  • Seite 15: Demontage Und Entsorgung

    Die Entsorgung des Sensors hat gemäß den länderspezifisch anwendbaren Vorschrif‐ ten zu erfolgen. Für die enthaltenen Wertstoffe (insbesondere Edelmetalle) ist im Rah‐ men der Entsorgung eine Verwertung anzustreben. Wartung SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • die optischen Grenzflächen zu reinigen •...
  • Seite 69 выходы с max. rente de necessa‐ Por deba‐ σ. 6 % ... защитой Imax = saída rio un jo de TU 90 % Re‐ от 50 mA máx. = -10 °C, mission. 8018110.YNG0 | SICK Subject to change without notice...
