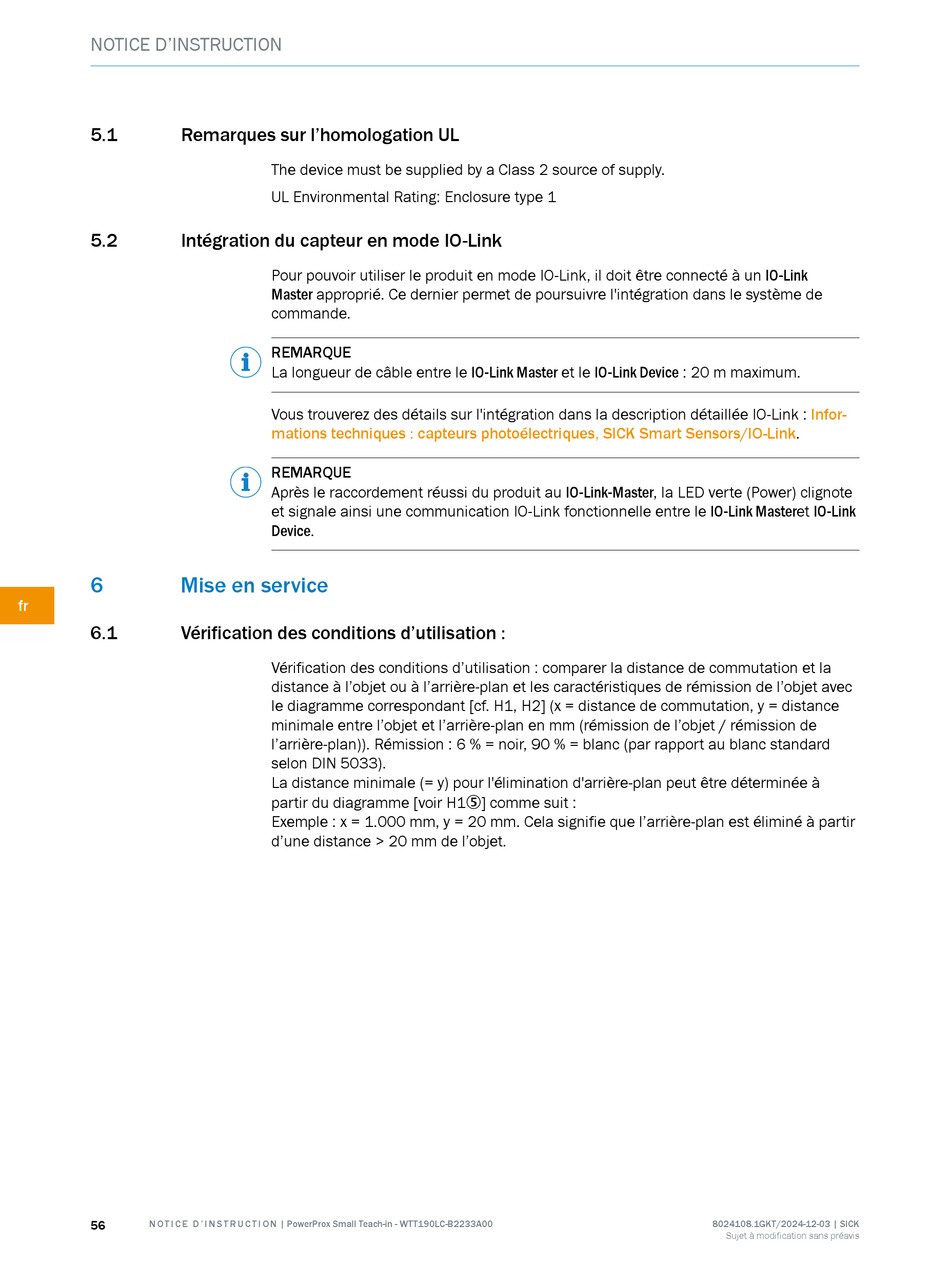

NOTICE D'INSTRUCTION
5.1 Remarques sur l'homologation UL
5.2 Intégration du capteur en mode IO-Link
6 Mise en service
fr
6.1 Vérification des conditions d'utilisation :
56 N O T I C E D ' I N S T R U C T I O N | PowerProx Small Teach-in - WTT190LC-B2233A00
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
Pour pouvoir utiliser le produit en mode IO-Link, il doit être connecté à un IO-Link
Master approprié. Ce dernier permet de poursuivre l'intégration dans le système de
commande.
REMARQUE
La longueur de câble entre le IO-Link Master et le IO-Link Device : 20 m maximum.
Vous trouverez des détails sur l'intégration dans la description détaillée IO-Link :
mations techniques : capteurs photoélectriques, SICK Smart
REMARQUE
Après le raccordement réussi du produit au IO-Link-Master, la LED verte (Power) clignote
et signale ainsi une communication IO-Link fonctionnelle entre le IO-Link Masteret IO-Link
Device.
Vérification des conditions d'utilisation : comparer la distance de commutation et la
distance à l'objet ou à l'arrière-plan et les caractéristiques de rémission de l'objet avec
le diagramme correspondant [cf. H1, H2] (x = distance de commutation, y = distance
minimale entre l'objet et l'arrière-plan en mm (rémission de l'objet / rémission de
l'arrière-plan)). Rémission : 6 % = noir, 90 % = blanc (par rapport au blanc standard
selon DIN 5033).
La distance minimale (= y) pour l'élimination d'arrière-plan peut être déterminée à
partir du diagramme [voir H15] comme suit :
Exemple : x = 1.000 mm, y = 20 mm. Cela signifie que l'arrière-plan est éliminé à partir
d'une distance > 20 mm de l'objet.
Infor‐
Sensors/IO-Link.
8024108.1GKT/2024-12-03 | SICK
Sujet à modification sans préavis
