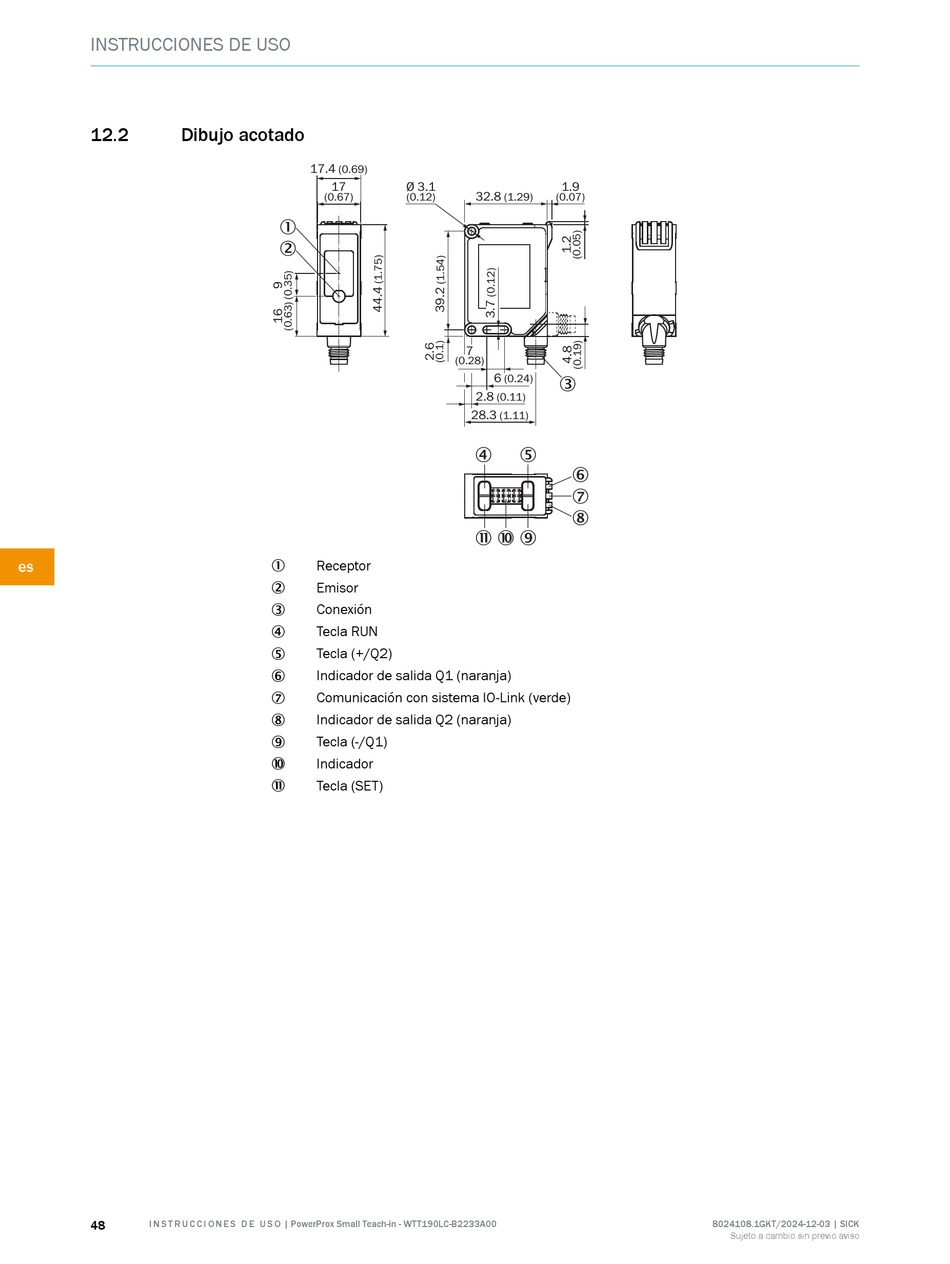

12.2 Dibujo acotado
es
48 I N S T R U C C I O N E S D E U S O | PowerProx Small Teach-in - WTT190LC-B2233A00
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Receptor
1
Emisor
2
Conexión
3
Tecla RUN
4
Tecla (+/Q2)
5
Indicador de salida Q1 (naranja)
6
Comunicación con sistema IO-Link (verde)
7
Indicador de salida Q2 (naranja)
8
Tecla (-/Q1)
9
Indicador
ß
Tecla (SET)
à
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
