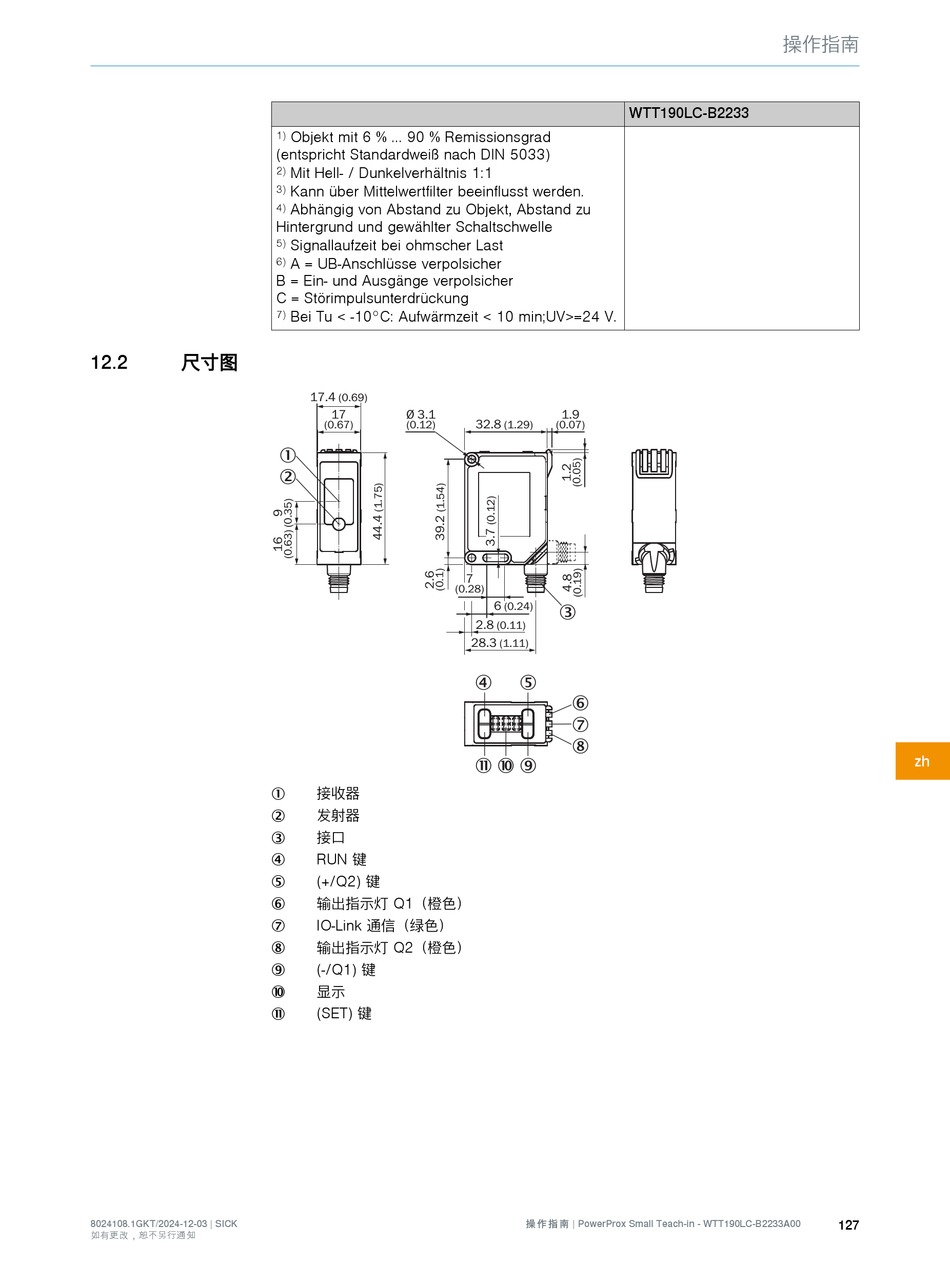

12.2 尺寸图
8024108.1GKT/2024-12-03 | SICK
如有更改，恕不另行通知
1) Objekt mit 6 % ... 90 % Remissionsgrad
(entspricht Standardweiß nach DIN 5033)
Mit Hell- / Dunkelverhältnis 1:1
2)
3) Kann über Mittelwertfilter beeinflusst werden.
Abhängig von Abstand zu Objekt, Abstand zu
4)
Hintergrund und gewählter Schaltschwelle
5) Signallaufzeit bei ohmscher Last
A = UB-Anschlüsse verpolsicher
6)
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
7) Bei Tu < -10°C: Aufwärmzeit < 10 min;UV>=24 V.
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
接收器
1
发射器
2
接口
3
RUN 键
4
(+/Q2) 键
5
输出指示灯 Q1（橙色）
6
IO-Link 通信（绿色）
7
输出指示灯 Q2（橙色）
8
(-/Q1) 键
9
显示
ß
(SET) 键
à
WTT190LC-B2233
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
