РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5.1 Указания по допуску к эксплуатации UL
5.2 Интеграция датчика в режиме IO-Link
ru
6 Ввод в эксплуатацию
6.1 Проверка условий применения:
104 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Teach-in - WTT190LC-B2233A00

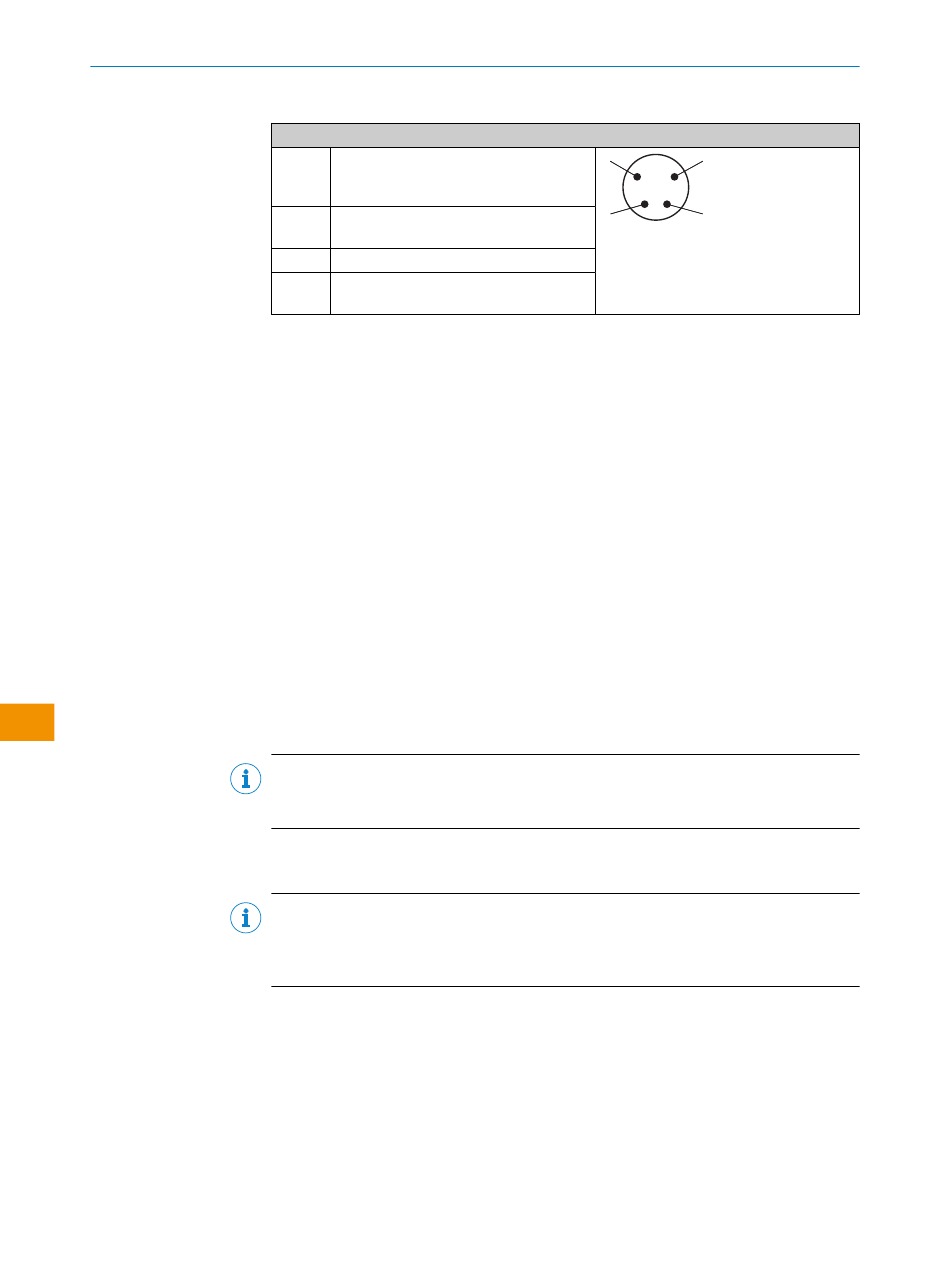

Таблица 1: Назначение контактов
1 +12 - 24 В пост. тока
(корич‐
невый)
2 Многофункциональный ввод/вывод
(белый)
3 синий GND
4 чёр‐ Коммутационный выход, связь IO-Link
ный
Подавать напряжение питания и включать источник напряжения только после зав‐
ершения подключения всех электрических соединений (U
рается зелёный светодиодный индикатор.
Пояснения к схеме подключения:
L+ = напряжение питания
MF = программируемый вход или выход
M = масса
C/Q = коммуникация и переключающий выход
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
Для работы устройства в режиме IO-Link его необходимо подключить к соответствую‐
щему ведущему устройству IO-Link Master. Оно используется для дальнейшей интегра‐
ции в систему управления.
УКАЗАНИЕ
Максимальная длина кабеля между ведущим устройством IO-Link Master и устрой‐
ством IO-Link Device составляет 20 м.
Подробнее об интеграции см. в подробном описании IO-Link:
мация: фотоэлектрические датчики, SICK Smart
УКАЗАНИЕ
После успешного подключения устройства к ведущему устройству IO-Link Master зеле‐
ный светодиод (питание) начинает мигать, свидетельствуя о наличии связи IO-Link
между Master и Device.
Проверить условия применения: сравнить расстояние срабатывания и дистанцию
до объекта / фона, а также яркость объекта с соответствующей диаграммой [см. H1,
H2] (x = расстояние срабатывания, y = минимальная дистанция между объектом
WTT190L
3 2
4 1
> 0 В). На датчике заго‐
V
Техническая инфор‐
Sensors/IO-Link.
8024108.1GKT/2024-12-03 | SICK
Возможны изменения без уведомления
