ISTRUZIONI PER L'USO

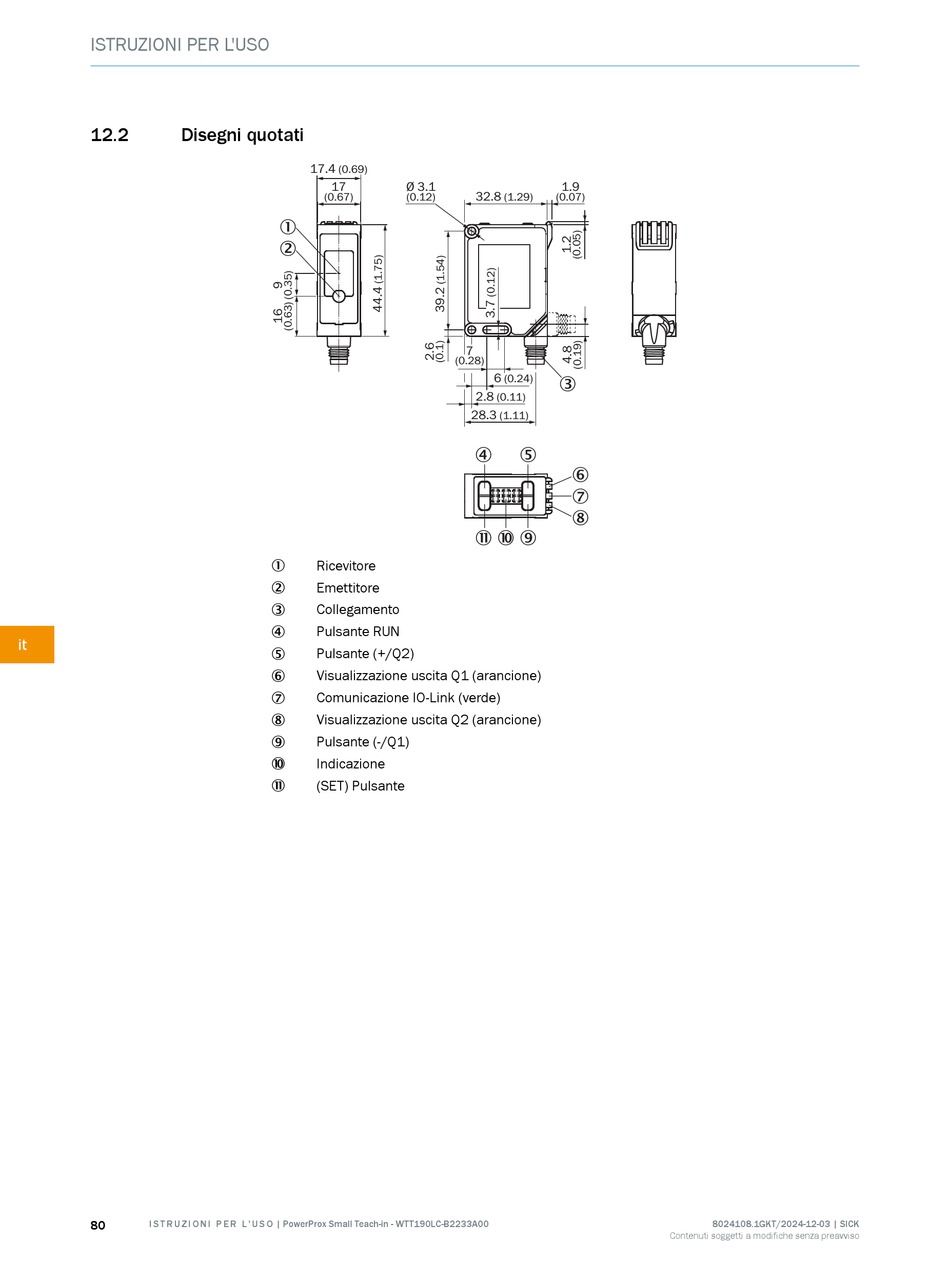

12.2 Disegni quotati
it
80 I S T R U Z I O N I P E R L ' U S O | PowerProx Small Teach-in - WTT190LC-B2233A00
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Ricevitore
1
Emettitore
2
Collegamento
3
Pulsante RUN
4
Pulsante (+/Q2)
5
Visualizzazione uscita Q1 (arancione)
6
Comunicazione IO-Link (verde)
7
Visualizzazione uscita Q2 (arancione)
8
Pulsante (-/Q1)
9
Indicazione
ß
(SET) Pulsante
à
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
