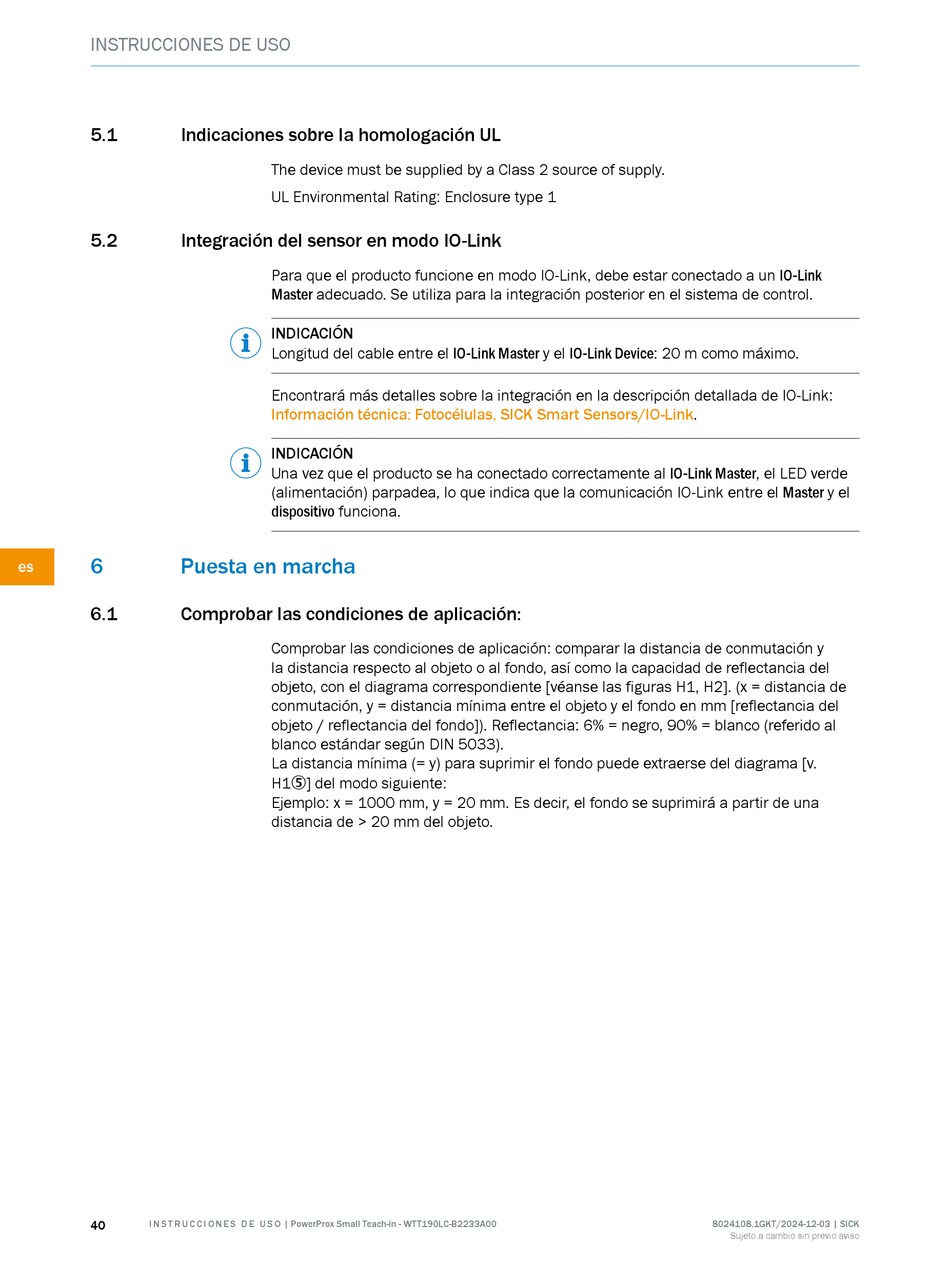

Indicaciones sobre la homologación UL
5.2
Integración del sensor en modo IO-Link
6
Puesta en marcha
es
6.1
Comprobar las condiciones de aplicación:
40
I N S T R U C C I O N E S D E U S O | PowerProx Small Teach-in - WTT190LC-B2233A00
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
Para que el producto funcione en modo IO-Link, debe estar conectado a un IO-Link
Master adecuado. Se utiliza para la integración posterior en el sistema de control.
INDICACIÓN
Longitud del cable entre el IO-Link Master y el IO-Link Device: 20 m como máximo.
Encontrará más detalles sobre la integración en la descripción detallada de IO-Link:
Información técnica: Fotocélulas, SICK Smart
INDICACIÓN
Una vez que el producto se ha conectado correctamente al IO-Link Master, el LED verde
(alimentación) parpadea, lo que indica que la comunicación IO-Link entre el Master y el
dispositivo funciona.
Comprobar las condiciones de aplicación: comparar la distancia de conmutación y
la distancia respecto al objeto o al fondo, así como la capacidad de reflectancia del
objeto, con el diagrama correspondiente [véanse las figuras H1, H2]. (x = distancia de
conmutación, y = distancia mínima entre el objeto y el fondo en mm [reflectancia del
objeto / reflectancia del fondo]). Reflectancia: 6% = negro, 90% = blanco (referido al
blanco estándar según DIN 5033).
La distancia mínima (= y) para suprimir el fondo puede extraerse del diagrama [v.
H15] del modo siguiente:
Ejemplo: x = 1000 mm, y = 20 mm. Es decir, el fondo se suprimirá a partir de una
distancia de > 20 mm del objeto.
