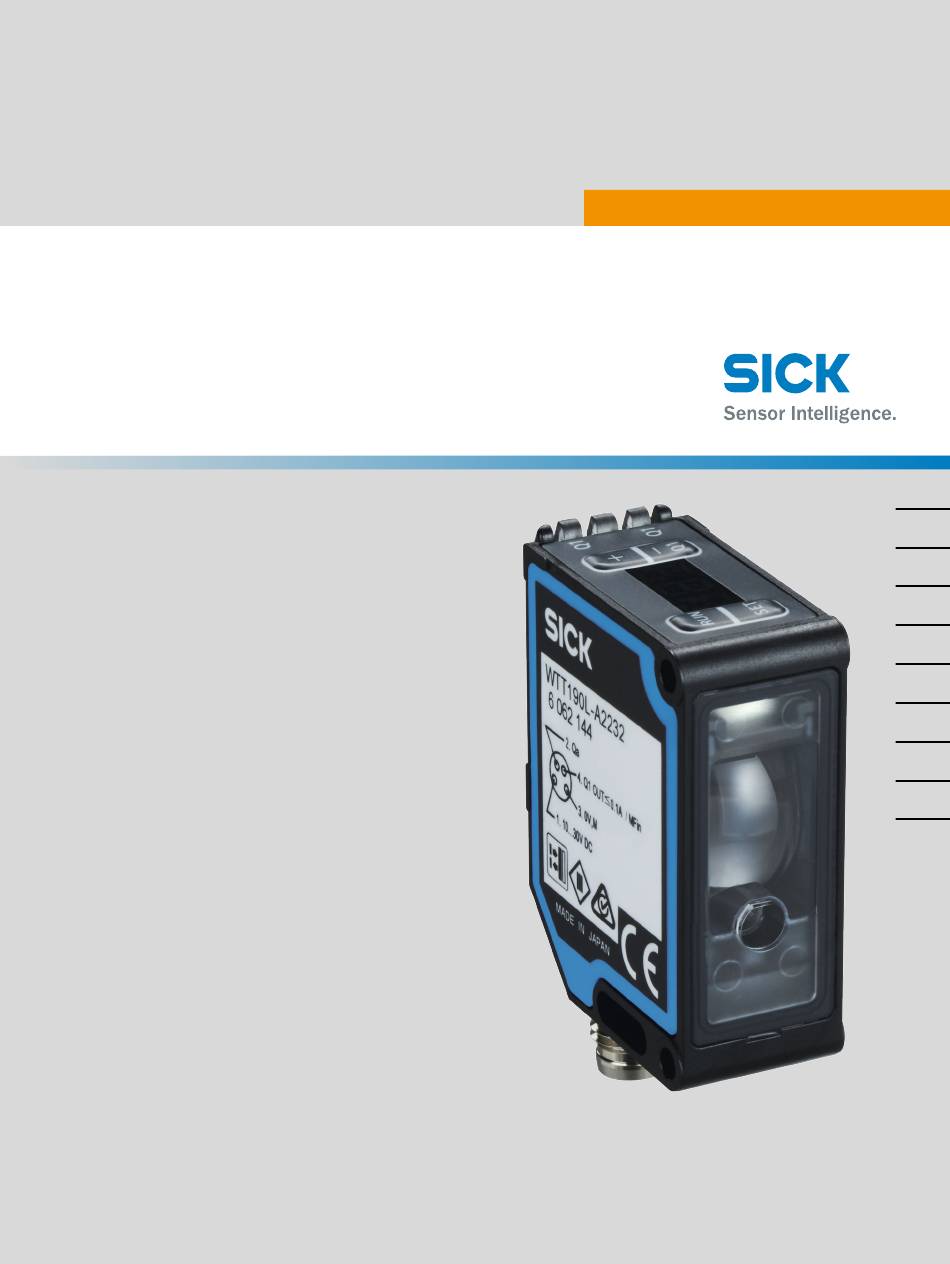

PowerProx Small Analog - WTT190L-Axxxx
MultiTask photoelectric sensor
O P E R A T I N G I N S T R U C T I O N S
de
en
es
fr
it
ja
pt
ru
zh

Werbung

loading

Verwandte Anleitungen für SICK WTT190L-A Serie

Inhaltszusammenfassung für SICK WTT190L-A Serie

  • Seite 1 O P E R A T I N G I N S T R U C T I O N S PowerProx Small Analog - WTT190L-Axxxx MultiTask photoelectric sensor...
  • Seite 2 B E T R I E B S A N L E I T U N G PowerProx Small Analog - WTT190L-Axxxx MultiTask-Lichtschranke...
  • Seite 3 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
  • Seite 4 Montage................... Elektronik................. Inbetriebnahme............... Konfiguration................Störungsbeseitigung..............Technische Daten..............Entsorgung................Wartung..................Anhang..................B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen. ✓ Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung. Weiterführende Informationen Die Produktseite mit weiterführenden Informationen finden Sie über die SICK Product pid.sick.com/{P/N}/{S/N} (siehe "Produktidentifizierung über die SICK Product ID", Seite 8020032.1GKT/2024-12-03 | SICK B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx Irrtümer und Änderungen vorbehalten...
  • Seite 6 Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen ein‐ gesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. Reflexionslichttaster mit Hintergrundausblendung und analoger Distanzwertausgabe. B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK...
  • Seite 7 Die SICK Product ID besteht aus dem Hostnamen pid.sick.com, der Artikelnummer (P/N) und der Seriennummer (S/N), jeweils getrennt durch einen Schrägstrich. Die SICK Product ID ist bei vielen Produkten als Text und QR-Code auf dem Typenschild und / oder auf der Verpackung abgebildet.
  • Seite 8 Beispiel: x = 1000 mm, y = 20 mm. D. h. der Hintergrund wird ab einer Distanz von > 20 mm vom Objekt ausgeblendet. B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 9 390% AVG16 46% AVG64 490% AVG64 56% AVG256 590% AVG256 8020032.1GKT/2024-12-03 | SICK B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx Irrtümer und Änderungen vorbehalten...
  • Seite 10 4 mA = 0 mm 20 mA = 3000 mm B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 11 Der Zugriff zum Menü erfolgt über kurzes Drücken < 1 s der Taste Set. Die Navigation im Menü beschreibt Grafik K. 8020032.1GKT/2024-12-03 | SICK B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 12 Stromausgang. Der Analogausgang funktio‐ niert als Spanungsausgang. B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 13 Einstellung Zeitfunktionen für OFF, OFD, Keine Zeitfunktion aktiviert. Schaltausgang. OND, SHT 8020032.1GKT/2024-12-03 | SICK B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx Irrtümer und Änderungen vorbehalten...
  • Seite 14 Grenz‐ den gesamten elektrischen werte Anschluss prüfen (Leitungen und Steckerverbindungen) B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 15 Schutzschaltungen A, B, C Umgebungstemperatur Betrieb -30 ... +50 °C 8020032.1GKT/2024-12-03 | SICK B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx Irrtümer und Änderungen vorbehalten...
  • Seite 16 Stabilitätsanzeige (grün / rot), Laser Aus Anzeige (aus) Ausgangsanzeige (orange) (-/Q1) Taste Anzeige ß (SET) Taste à B E T R I E B S A N L E I T U N G | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 17 WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. Wartung Dieser SICK-Sensor ist wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • Reinigen der optischen Oberflächen und des Gehäuses •...
  • Seite 18 O P E R A T I N G I N S T R U C T I O N S PowerProx Small Analog - WTT190L-Axxxx MultiTask photoelectric sensor...
  • Seite 19 This work is protected by copyright. Any rights derived from the copyright shall be reserved for SICK AG. Reproduction of this document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Any modi‐...
  • Seite 20 Technical data................Disposal..................Maintenance................Annex..................O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 21 Follow the order in which the numbered instructions are given. ✓ The tick denotes the results of an action. Further information You can find the product page with further information via the SICK Product ID: pid.sick.com/{P/N}/{S/N} (see "Product identification via the SICK product ID", page 23).
  • Seite 22 The WTT190L-Axxxx is an opto-electronic photoelectric proximity sensor (referred to as “sensor” in the following) for the optical, non-contact detection of objects. If the product is used for any other purpose or modified in any way, any warranty claim against SICK AG shall become void.
  • Seite 23 The SICK product ID comprises the host name pid.sick.com, the part number (P/N), and the serial number (S/N), each separated by a forward slash. For many products, the SICK product ID is displayed as text and QR code on the type label and/or on the packaging.
  • Seite 24 > 20 mm from the sensor. O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 25 490% AVG64 56% AVG256 590% AVG256 8020032.1GKT/2024-12-03 | SICK O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx Subject to change without notice...
  • Seite 26 O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 27 Set button for < 1 s. Graphic K describes how to navigate within the menu. 8020032.1GKT/2024-12-03 | SICK O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 28 The analog output functions as a voltage output. O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 29 Switch-on delay, adjustable from 0 … 999 ms. 8020032.1GKT/2024-12-03 | SICK O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx Subject to change without notice...
  • Seite 30 F short O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 31 Where TU < –10 °C: warm-up time < 10 min; UV>=24 V. 8020032.1GKT/2024-12-03 | SICK O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 32 When disposing of them, you should try to recycle them (especially the precious met‐ als). O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Subject to change without notice...
  • Seite 33 You can obtain declarations of conformity, certificates, and the current operating instructions for the product at www.sick.com. To do so, enter the product part number in the search field (part number: see the entry in the “P/N” or “Ident. no.” field on the type label).
  • Seite 34 I N S T R U C C I O N E S D E U S O PowerProx Small Analog - WTT190L-Axxxx Fotocélula MultiTask...
  • Seite 35 Información legal Este documento está protegido por la legislación sobre la propiedad intelectual. Los derechos derivados de ello son propiedad de SICK AG. Únicamente se permite la reproducción total o parcial de este documento dentro de los límites establecidos por las disposiciones legales sobre propiedad intelectual.
  • Seite 36 Resolución de averías............. Datos técnicos................. Eliminación................Mantenimiento................. Anexo..................I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 37 La marca de verificación indica el resultado de una instrucción de procedimiento. Información más detallada Encontrará la página del producto con más información a través de la SICK Product ID: pid.sick.com/{P/N}/{S/N} (véase "Identificación del producto con su SICK Product ID", página 39).
  • Seite 38 óptica y sin contacto de objetos. Cualquier uso diferente al previsto o modificación en el producto invalidará la garantía por parte de SICK AG. Fotocélula de detección sobre objeto con supresión de fondo y salida analógica de valores de distancia.
  • Seite 39 La SICK Product ID identifica el producto de forma única. Sirve también como dirección de la página web con información sobre el producto. La SICK Product ID se compone del nombre de host pid.sick.com, la referencia (P/N) y el número de serie (S/N), todos ellos separados por guiones.
  • Seite 40 Ejemplo: x = 1.000 mm, y = 20 mm. Es decir, el fondo se suprimirá a partir de una distancia de > 20 mm del objeto. I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 41 46% AVG64 490% AVG64 56% AVG256 590% AVG256 8020032.1GKT/2024-12-03 | SICK I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx Sujeto a cambio sin previo aviso...
  • Seite 42 4 mA = 0 mm 20 mA = 3.000 mm I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 43 Al menú se accede pulsando brevemente (< 1 s) la tecla Set. La navegación por el menú se describe en la figura K. 8020032.1GKT/2024-12-03 | SICK I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 44 La salida analógica funciona intensidad/tensión. como salida de intensidad. I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 45 PNP/NPN. 8020032.1GKT/2024-12-03 | SICK I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx Sujeto a cambio sin previo aviso...
  • Seite 46 I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 47 Tipo de protección IP67 Clase de protección 8020032.1GKT/2024-12-03 | SICK I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx Sujeto a cambio sin previo aviso...
  • Seite 48 Antes del desechado se deben intentar separar los diferentes materiales (en especial, los metales preciosos). I N S T R U C C I O N E S D E U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeto a cambio sin previo aviso...
  • Seite 49 Este símbolo en el producto, en su embalaje o en el presente documento indica que un producto está sujeto a estas disposiciones. Mantenimiento Este sensor SICK no precisa mantenimiento. A intervalos regulares, recomendamos • Limpie las interfaces ópticas y la carcasa •...
  • Seite 50 N O T I C E D ’ I N S T R U C T I O N PowerProx Small Analog - WTT190L-Axxxx Capteur photoélectrique multi-tâches...
  • Seite 51 Cet ouvrage est protégé par les droits d'auteur. Les droits établis restent dévolus à la société SICK AG. La reproduction de l'ouvrage, même partielle, n'est autorisée que dans le cadre légal prévu par la loi sur les droits d'auteur. Toute modification, tout abrègement ou toute traduction de l'ouvrage est interdit sans l'accord écrit exprès de la...
  • Seite 52 Caractéristiques techniques........... Mise au rebut................Maintenance................Annexe..................N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 53 Suivre les instructions numérotées dans l'ordre indiqué. ✓ La coche indique le résultat d'une instruction. Informations supplémentaires Vous trouverez la page produits avec des informations complémentaires sous SICK Product ID : pid.sick.com/{P/N}/{S/N} (voir "Identification du produit via le SICK Product ID", page 55).
  • Seite 54 WTT190L-Axxxx est un détecteur à réflexion directe optoélectronique (appelé capteur dans ce document) qui permet la détection optique sans contact d'objets. Toute autre utilisation ou modification du produit annule la garantie de SICK AG. Détecteur à réflexion directe avec élimination d'arrière-plan et édition analogique de la valeur de distance N O T I C E D ’...
  • Seite 55 Le SICK Product ID désigne le produit de manière unique. Il sert en même temps d’adresse pour la page web avec des informations sur le produit. Le SICK Product ID est composé du nom de l’hôte pid.sick.com, de la référence (P/N) et du numéro de série (S/N), chacun séparé par un tiret.
  • Seite 56 Exemple : x = 1.000 mm, y = 20 mm. Cela signifie que l’arrière-plan est éliminé à partir d’une distance > 20 mm de l’objet. N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 57 46 % AVG64 490 % AVG64 56 % AVG256 590 % AVG256 8020032.1GKT/2024-12-03 | SICK N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx Sujet à modification sans préavis...
  • Seite 58 N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 59 L’accès au menu se fait en appuyant brièvement < 1 s sur la touche Set. Le graphique K décrit la navigation dans le menu. 8020032.1GKT/2024-12-03 | SICK N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 60 La sortie analogique sert de sortie en tension. N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 61 L’écran la valeur de la dis‐ tance en cm. 8020032.1GKT/2024-12-03 | SICK N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx Sujet à modification sans préavis...
  • Seite 62 Le tableau Élimination des défauts présente les mesures à appliquer si le capteur ne fonctionne plus. N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 63 Indice de protection IP67 Classe de protection 8020032.1GKT/2024-12-03 | SICK N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx Sujet à modification sans préavis...
  • Seite 64 Lors de la mise au rebut, un recyclage des matériaux (notamment des métaux précieux) est recommandé. N O T I C E D ’ I N S T R U C T I O N | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujet à modification sans préavis...
  • Seite 65 Conformités et certificats Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions actuelle du produit sur www.sick.com. Pour cela, saisir la référence du produit dans le champ de recherche (référence : voir le numéro de la plaque signalétique dans le champ « P/N »...
  • Seite 66 I S T R U Z I O N I P E R L ' U S O PowerProx Small Analog - WTT190L-Axxxx Sensore fotoelettrico MultiTask...
  • Seite 67 Questo manuale è protetto dai diritti d'autore. I diritti che ne conseguono rimangono alla ditta SICK. Il manuale o parti di esso possono essere fotocopiati esclusivamente entro i limiti previsti dalle disposizioni di legge in materia di diritti d’autore. Non è...
  • Seite 68 Risoluzione guasti..............Dati tecnici................Smaltimento................Manutenzione................Appendice................I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 69 Seguire le istruzioni sulle azioni numerate nella sequenza indicata. ✓ La spunta contrassegna un risultato di un’istruzione che prevede un’azione. Ulteriori informazioni La pagina dei prodotti con ulteriori informazioni è reperibile attraverso il SICK Product ID in: pid.sick.com/{P/N}/{S/N} (v. "Identificazione del prodotto tramite SICK Product ID", pagina 71).
  • Seite 70 Sensore fotoelettrico energetico con soppressione di sfondo ed emissione analogica di distanza. I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 71 Identificazione del prodotto tramite SICK Product ID SICK Product ID Il SICK Product ID contrassegna il prodotto in modo univoco. Funge nel contempo da indirizzo della pagina Web con informazioni sul prodotto. Die SICK Product ID è costituito da host name pid.sick.com, cod. articolo (P/N) e numero di serie (S/N), di volta in volta separati da una barra.
  • Seite 72 Esempio: x = 1.000 mm, y = 20 mm. Questo significa che lo sfondo viene soppresso a partire da una distanza > 20 mm dall’oggetto. I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 73 46% AVG64 490% AVG64 56% AVG256 590% AVG256 8020032.1GKT/2024-12-03 | SICK I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx Contenuti soggetti a modifiche senza preavviso...
  • Seite 74 I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 75 L’accesso al menù avviene premendo brevemente < 1 s il pulsante Set. Il grafico K descrive la navigazione nel menù. 8020032.1GKT/2024-12-03 | SICK I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 76 L’uscita analogica funziona come uscita di tensione. I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 77 Il display mostra il valore di distanza in cm. 8020032.1GKT/2024-12-03 | SICK I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx Contenuti soggetti a modifiche senza preavviso...
  • Seite 78 La tabella di rimozione dei disturbi mostra quali provvedimenti si devono adottare quando il sensore non funziona più. I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 79 Tipo di protezione IP67 Classe di protezione 8020032.1GKT/2024-12-03 | SICK I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx Contenuti soggetti a modifiche senza preavviso...
  • Seite 80 Nell’ambito dello smaltimento si dovrebbe provvedere al riciclo dei materiali (in particolare dei metalli nobili). I S T R U Z I O N I P E R L ' U S O | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Contenuti soggetti a modifiche senza preavviso...
  • Seite 81 Questo simbolo riportato sul prodotto, sull’imballaggio o nel pre‐ sente documento indica che il prodotto è soggetto a tali disposizioni. Manutenzione Questo sensore SICK non richiede manutenzione. A intervalli regolari si consiglia di • Pulizia di interfacce ottiche e custodia •...
  • Seite 82 取 扱 説 明 書 PowerProx Small Analog - WTT190L-Axxxx MultiTask 光電センサ...
  • Seite 83 SICK AG Erwin-Sick-Str.1 79183 Waldkirch Germany 法律情報 本書は著作権によって保護されています。著作権に由来するいかなる権利も SICK AG が保有しています。本書および本書の一部の複製は、著作権法の法的規定の範 囲内でのみ許可されます。本書の内容を変更、削除または翻訳することは、SICK AG の書面による明確な同意がない限り禁じられています。 本書に記載されている商標は、それぞれの所有者の所有です。 © SICK AG. 無断複写・複製・転載を禁ず。 オリジナルドキュメント このドキュメントは SICK AG のオリジナルドキュメントです。 2006/42/EC SAFETY 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 84 取扱説明書 目次 本文書について..............安全情報................. 製品説明................. 取付..................電子機器................. コミッショニング..............設定..................トラブルシューティング............. テクニカルデータ..............廃棄..................メンテナンス................. 付録..................取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 85 矢印は操作説明を示しています。 ► 操作説明の順序は番号付けられています。 番号付けられた操作説明では、指定された順序を遵守してください。 ✓ チェックマークは、操作ガイドの結果を示しています。 詳細情報 詳細情報が記載された製品ページは、以下のリンクから SICK Product ID を入力し てご覧ください: pid.sick.com/{P/N}/{S/N} (参照 "SICK Product ID による製品の識別", ページ 87)。 製品に応じて以下の情報が入手可能です: • 本文書の提供されている言語版すべて データシート • その他の資料 • 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 86 IEC 60825-1 Ed.3 への適合を除き、 21 CFR 1040.10 および 1040.11 に適合 しています。2019 年 5 月 8 日付けレーザー通知第 56 号に記載されている通 り、3. このレーザはアイセーフです。 レーザ識別ラベルは、センサ筐体の印字部にあります。 正しいご使用方法 WTT190L-Axxxx とはリフレクタ形光電スイッチ (以下センサと呼ぶ) で、物体を光 学技術により非接触で検知するための装置です。製品を用途以外の目的で使用し たり改造したりした場合は、SICK AG に対する一切の保証請求権が無効になりま す。 背景抑制機能およびアナログ距離値出力機能付きのリフレクタ形光電スイッチ。 作業員の資格 製品に関するすべての作業は、許可を得た有資格の作業員のみが行うことができま す。 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK...
  • Seite 87 • 製品説明 SICK Product ID による製品の識別 SICK Product ID SICK Product ID は、製品を明確に識別するためのものです。同時に、製品に関す る情報を掲載したウェブページのアドレスにもなっています。 SICK Product ID は、ホスト名 pid.sick.com、製品番号 (P/N)、シリアル番号 (S/N) から構成されており、それぞれがスラッシュで区切られています。 SICK Product ID は、多数の製品でテキストおよび QR コードとして銘板・包装に 表示されています。 図 2: SICK Product ID ボタンのロック ボタンロック: ボタン (Run) を 1 秒より長く押します...
  • Seite 88 図: H-2 - Small teach and analog 90%/90% 16%/90% AVG1 190%/90% AVG1 26%/90% AVG4 290%/90% AVG4 36%/90% AVG16 390%/90% AVG16 46%/90% AVG64 490%/90% AVG64 56%/90% AVG256 590%/90% AVG256 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 89 である必要があります (例えば PNP モード U > 10.0 V の場合など)。利用可能な 機能とメニューからの機能の選択方法について: "メニュを介したアナログ出力と スイッチング出力の設定、およびセンサのその他のパラメータ設定", ページ 91 機能 最小継続時間 最大継続時間 レーザスイッチオフ 4 ms 外部ティーチ Q1 4 ms 光軸調整 センサを対象物に合わせて光軸調整します。赤色の投光軸が対象物の中央に照射 されるように位置を選択します。センサの光開口 (フロントスクリーン) が全く遮 らぎられることがないよう、注意してください [F を参照]。反射率の低い対象物を 使用して調整することをお勧めします。 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 90 ティーチインショートカットキーによるスイッチング出力の設定 (-/Q1) ティーチインボタンショートカットキーを 1 秒より長く押して、 検出距離を設定し ます。ティーチインボタンを尖った物体で操作しないでください。検出距離を対 象物内に入れることをお勧めします。例えばグラフ E を参照してください。感度 が設定された後、対象物を光軸から取り除くと背景が抑制され、スイッチング出力 が変化します (グラフ C を参照)。 スイッチング出力は設定され動作準備が整いました。機能を点検するためには、グ ラフ C を使用します。スイッチング出力がグラフ C に従った動作を示さない場合 は、使用条件を点検してください。故障診断の項目を参照。 図 3: F 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 91 取扱説明書 Q (PNP) Q (NPN) 図 4: C メニュを介したアナログ出力とスイッチング出力の設定、およびセンサのその 他のパラメータ設定 アナログ出力/スイッチング出力は、メニュから設定することも可能です。同様に センサのその他のパラメータ設定もメニュより実行できます。メニュへアクセス するには、ボタン を 1 秒未満短く押してください。メニュナビゲーションは図 K を示しています。 図 5: K 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 92 ます (つまり LED 安定性表 示と対応)。ダークオン機 能。 移動する相加平均値の設定 1, 4, 16, 信号出力時に移動相加平均 64, 256 値を算出する値の数を設定 します。これは信号出力を 安定させます。可能な値は 1、4、16、64 または 256 (例えば 1 = 平均値算出な し、256 = 256 の値の平均 値) 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 93 24 mA no target (>11 V) 20 mA (10 V) Sensing range 4 mA (0,04 V) too close <2 mA (0,02 V) Distance 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 94 AVG 64: 13 ms, AVG 256: 51.4 6)4)5) アナログ出力 4 mA ... 20 mA (≤300 W) / 0 V ... 10 V (≥10 kW) / 切替可能 アナログ出力 分解能 10 bit 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 95 à ß 9 受光器 投光器 接続 RUN ボタン (+) ボタン 出力表示 (オレンジ) 安定性表示 (緑 / 赤)、レーザオフ表示 (オフ) 出力表示 (オレンジ) (-/Q1) ボタン 表示 ß (SET) ボタン à 8020032.1GKT/2024-12-03 | SICK 取 扱 説 明 書 | PowerProx Small Analog - WTT190L-Axxxx 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
  • Seite 96 廃棄 この製品は、適用される各国の規則に従って廃棄する必要があります。廃棄する際 には、材料 (特に貴金属) をリサイクルするように心がけてください。 メモ バッテリー、電気および電子デバイスの廃棄 • 国際的指令に従い、バッテリー、アキュムレータ、および電気または電子デバ イスは、一般廃棄物として廃棄することはできません。 法律により、所有者は、本デバイスの耐用年数の終了時に本デバイスをそれぞ • れの公的な回収場所まで返却することが義務付けられています。 • WEEE: 製品や包装、または本書に記載されているこのマークは、その 製品が上記規則の対象となることを示しています。 メンテナンス この SICK センサはメンテナンスフリーです。 推奨する定期的な保全作業 光学インタフェースと筐体を清掃する • • ネジ締結とコネクタ接続の点検 クリーニング 通知 不適切な清掃による機器の損傷！ 不適切な清掃を行うと、機器が損傷することがあります。 推奨されるクリーニング用品と洗剤のみを使用してください。 ■ 清掃の際には鋭利な物体を使用しないでください。 ■ 光学面は、定期的および汚れた場合に、毛羽立たないレンズクロス (製品番号 ► 4003353) とプラスチック用クリーナー (製品番号 5600006) で清掃してく...
  • Seite 97 M A N U A L D E I N S T R U Ç Õ E S PowerProx Small Analog - WTT190L-Axxxx Barreira de luz MultiTask...
  • Seite 98 Notas legais Reservados os direitos autorais do presente documento. Todos os direitos permane‐ cem em propriedade da empresa SICK AG. A reprodução total ou parcial desta obra só é permitida dentro dos limites regulamentados pela Lei de Direitos Autorais. É proibido alterar, resumir ou traduzir esta obra sem a autorização expressa e por escrito da SICK...
  • Seite 99 Descarte do produto..............111 Manutenção................112 Anexo..................112 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx Sujeito a alteração sem aviso prévio...
  • Seite 100 As instruções de ação devem ser seguidas na sequência indicada. ✓ O gancho indica o resultado de uma instrução de ação. Mais informações A página do produto com mais informações pode ser encontrada usando o SICK Product ID: pid.sick.com/{P/N}/{S/N} (ver "Identificação do produto através do SICK Product ID", página 102).
  • Seite 101 O WTT190L-Axxxx é um sensor optoeletrônico de reflexão (doravante denominado “sen‐ sor”) utilizado para a detecção óptica e sem contato de objetos. Qualquer utilização diferente ou alterações do produto ocasionam a perda da garantia da SICK AG. Sensor fotoelétrico de reflexão com supressão do fundo e emissão analógica do valor de distância.
  • Seite 102 O SICK Product ID consiste no nome do host pid.sick.com, no número do artigo (P/N) e no número de série (S/N), cada um separado por uma barra. Em muitos produtos, o SICK Product ID é exibido como texto e código QR na placa de identificação e/ou na embalagem.
  • Seite 103 Exemplo: x = 1.000 mm, y = 20 mm. Isto significa que o objeto suprime o plano de fundo a partir de uma distância > 20 mm. 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 104 46% AVG64 490% AVG64 56% AVG256 590% AVG256 M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeito a alteração sem aviso prévio...
  • Seite 105 4 mA = 0 mm 20 mA = 3.000 mm 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx Sujeito a alteração sem aviso prévio...
  • Seite 106 K descreve a navegação no menu. M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeito a alteração sem aviso prévio...
  • Seite 107 A saída analógica funciona rente/tensão. como saída de corrente. 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx Sujeito a alteração sem aviso prévio...
  • Seite 108 ção. M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeito a alteração sem aviso prévio...
  • Seite 109 A tabela Eliminação de falhas mostra as medidas a serem executadas, quando o sensor não estiver funcionando. 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 110 Tipo de proteção IP67 Classe de proteção M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Sujeito a alteração sem aviso prévio...
  • Seite 111 No descarte, deve ser dada importância a um aproveitamento dos materiais (principal‐ mente dos metais nobres). 8020032.1GKT/2024-12-03 | SICK M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 112 Os esclarecimentos sobre a conformidade, certificados e o manual de instruções atual do produto podem ser consultados em www.sick.com. Para isso, no campo de busca, inserir o número do artigo do produto (número do artigo: ver o registro na placa de características no campo “P/N”...
  • Seite 113 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И PowerProx Small Analog - WTT190L-Axxxx Многозадачный фотоэлектрический датчик...
  • Seite 114 Правовые примечания Данная документация защищена авторским правом. Обоснованные таким образом права сохраняются за фирмой SICK AG. Тиражирование документации или ее части допускается только в рамках положений закона об авторских правах. Внесение в документацию изменений, сокращение или перевод ее содержимого без однознач‐...
  • Seite 115 Техобслуживание..............129 Приложение................129 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx Возможны изменения без уведомления...
  • Seite 116 Дополнительная информация Страницу изделия с дополнительной информацией вы найдете по идентификатору продукта (Product ID) SICK: pid.sick.com/{P/N}/{S/N} Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK...
  • Seite 117 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (см. "Идентификация продукта с помощью идентификатора продукта SICK (Product ID)", страница 118). В зависимости от продукта, доступна следующая информация: • Настоящий документ во всех доступных языковых версиях • Технические описания • Другие публикации • Данные CAD и масштабные чертежи...
  • Seite 118 Идентификатор продукта SICK (Product ID) состоит из имени хоста pid.sick.com, номера артикула (P/N) и серийного номера (S/N), каждый из которых разделен косой чертой. Для многих продуктов компании SICK Product ID представлен в виде текста и QR- кода на типовой табличке и/или на упаковке. Рисунок 2: Идентификатор продукта (Product ID) SICK Блокировка...
  • Seite 119 Пример: x = 1000 мм, y = 20 мм. То есть, фон затемняется при расстоянии > 20 мм от объекта. 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 120 590% AVG256 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Возможны изменения без уведомления...
  • Seite 121 Аналоговый выход настроен на заводе-изготовителе следующим образом: 4 мА = 0 мм 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 122 Рисунок 4: C Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Возможны изменения без уведомления...
  • Seite 123 отключение лазера, высо‐ коактивный. 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx Возможны изменения без уведомления...
  • Seite 124 среднее из 256 значений) Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Возможны изменения без уведомления...
  • Seite 125 Значение far определяет упорядочение расстояния к 20 мА / 10 В. 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 126 0.2 ... 3.0 m Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Возможны изменения без уведомления...
  • Seite 127 При значении TU < -10 °C: время прогрева < 10 мин; UV>=24 V. 8020032.1GKT/2024-12-03 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx...
  • Seite 128 частности, драгоценных металлов). Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK Возможны изменения без уведомления...
  • Seite 129 • WEEE: Этот символ на продукте, его упаковке или в настоящем доку‐ менте означает, что продукт подпадает под действие упомянутых предписаний. Техобслуживание Этот датчик SICK не требует технического обслуживания. Мы рекомендуем регулярно • Очистите оптические интерфейсы и корпус • проверять прочность резьбовых и штепсельных соединений.
  • Seite 130 操 作 指 南 PowerProx Small Analog - WTT190L-Axxxx 多任务光电传感器...
  • Seite 131 操作指南 所说明的产品 PowerProx Small Analog - WTT190L-Axxxx 制造商 SICK AG Erwin-Sick-Str.1 79183 Waldkirch, Germany 德国 法律信息 本文档受版权保护。其中涉及到的一切权利归西克公司所有。只允许在版权法的范 围内复制本文档的全部或部分内容。未经西克公司的明确书面许可，不允许对文档 进行修改、删减或翻译。 本文档所提及的商标为其各自所有者的资产。 © 西克公司版权所有。 原始文档 本文档为西克股份公司的原始文档。 2006/42/EC SAFETY 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 132 操作指南 内容 关于本文档的................. 133 安全信息................. 134 产品说明................. 135 安装..................135 电子..................135 调试..................136 系统配置................. 138 故障排除................. 141 技术数据................. 142 废弃处理................. 143 维护..................144 附件..................144 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 133 重要 如不加以预防存在潜在危险的情况，可能导致财产损失。 提示 强调有用的提示、建议及信息，实现高效和无故障运行。 行动指令 箭头表示行动指令。 ► 行动指令顺序已编号。 请按照所给顺序执行已编号的行动指令。 ✓ 对勾表示行动指令的结果。 更多信息 如需查看产品页面的更多信息，请访问 SICK Product ID： pid.sick.com/{P/N}/{S/N} (参见 "通过 SICK Product ID 标识产品", 第 135 页 )。 根据产品的不同，提供以下信息： 本文档的所有可用语言版本 • 数据表 • • 其他出版物 • CAD 数据和尺寸图 • 证书（例如符合性声明） •...
  • Seite 134 EN 60825-1:2014+A11:2021、IEC 60825-1:2014 • 符合 21 CFR 1040.10 和 1040.11 标准，但不符合 IEC 60825-1 Ed. 3.，详 见 2019 年 5 月 8 日第 56 号激光通告。 该激光对人眼安全无害。 激光标识位于传感器外壳的印刷字样上。 设计用途 WTT190L-Axxxx 是一种漫反射式光电传感器（下文简称为“传感器”），用于物体的 非接触式光学检测。如滥用本产品或擅自对其改装，则 SICK 公司的所有质保承诺 均将失效。 漫反射式光电传感器带有背景抑制功能及模拟距离值输出。 人员资质 产品上的所有工作仅可由经过专门认证且获得授权的人员执行。 具备资质的人员能够执行交托给他们的作业，并独立识别与规避可能的危险。这需 要，例如： • 专业培训...
  • Seite 135 操作指南 产品说明 通过 SICK Product ID 标识产品 SICK Product ID SICK Product ID 能够清晰地标识产品。同时它也作为提供产品信息的网页地址。 SICK Product ID 由主机名 pid.sick.com、订货号 (P/N) 和序列号 (S/N) 组成，用 斜杠隔开。 众多产品的 SICK Product ID 均以文字和 QR 码的形式显示在铭牌和/或包装上。 插图 2: SICK Product ID 按键锁 按键锁开启：按下 (Run) 键超过 1 s 按键锁关闭：再次按下...
  • Seite 136 插图: H-1 - 小型示教和模拟 6%/90% 插图: H-2 - 小型示教和模拟 90%/90% 16%/90% AVG1 190%/90% AVG1 26%/90% AVG4 290%/90% AVG4 36%/90% AVG16 390%/90% AVG16 46%/90% AVG64 490%/90% AVG64 56%/90% AVG256 590%/90% AVG256 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 137 即使未连接也会启用 可编程输入必须在下面的时间内启用（例如在 PNP 模式下 U > 10.0 V），以设置 相应功能。通过菜单提供的功能及其选择参见 "通过菜单设置模拟输出、输出信号切 换装置以及其他传感器参数", 第 139 页 功能 最低持续时间 最长持续时间 激光关闭 4 ms 外部示教 Q1 4 ms 校准 将传感器对准物体。选择定位，确保红色发射光束射中物体的中间。此时，应注意 传感器的光学开口（透明保护盖）处应无任何遮挡 [参照 F]。我们建议使用反射比 较低的物体进行设置。 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 138 其他设置 参见 "通过菜单设置模拟输出、输出信号切换装置以及其他传感器参数", 第 139 页 通过示教功能快速访问键 (-/Q1) 设置输出信号切换装置 通过按下示教功能快速访问键超过 1 s 设置触发感应距离。切勿使用尖锐物体操作 示教键。我们建议触发感应距离应涵盖物体；例如，参见图 E。触发感应距离设置 完成后，将物体从光路中移除，同时，将抑制背景并改变输出信号切换装置（参见 图 C）。 输出信号切换装置已设置并准备就绪。参照图 C 检查功能。如果输出信号切换装置 的动作不符合图 C，则须检查使用条件。参见故障诊断章节。 插图 3: F 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 139 操作指南 Q (PNP) Q (NPN) 插图 4: C 通过菜单设置模拟输出、输出信号切换装置以及其他传感器参数 还可选择通过菜单设置模拟输出和输出信号切换装置。其他传感器参数设置同样可 通过菜单进行。通过短按 键不到 1 s 访问菜单。菜单导航参见图 K。 插图 5: K 下表介绍缩写并显示可行设置。 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 140 能值为 1、4、16、64 或 256（如 1 = 无平均值， 256 = 256 个值的平均值） 距离测量不稳定时的动作 CLP、 如果距离测量不稳定，则将 输出模拟输出上的最大电流 或最大电压。 如果距离测量不稳定，则将 保留模拟输出上的最后一个 有效电流值或电压值。 恢复出厂设置 NO、YES 不复位。 除 PNP/NPN 选项外，将所 有值恢复为出厂设置。 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 141 (>11 V) 20 mA (10 V) Sensing range 4 mA (0,04 V) too close <2 mA (0,02 V) Distance 如果需通过菜单调整输出信号切换装置，则调整 Q_1 项。 按下 键可离开菜单。 故障排除 故障排除 故障排除表格中罗列了传感器无法执行某项功能时应采取的各项措施。 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 142 +/- 30 mm (0.2 ... 2.0 m); +/- 50 mm (2.0 ... 3.0 m) 防护类型 IP67 防护等级 保护电路 A, B, C 运行环境温度 -30 ... +50 °C 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 143 (0.11) 28.3 (1.11) à ß 9 接收器 发射器 接口 RUN 键 (+) 键 输出指示灯（橙色） 稳定性指示灯（绿色/红色），激光关闭显示（aus） 输出指示灯（橙色） (-/Q1) 键 显示 ß (SET) 键 à 废弃处理 本产品必须遵照适用的国家规定进行废弃处理。废弃处理时应力求实现材料再利用 （尤其是贵金属）。 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 144 操作指南 提示 电池、电气和电子设备的废弃处置 • 根据国际指令，电池、蓄电池和电气或电子设备不得作为一般废物处理。 • 根据法律，所有者有义务在使用寿命结束时将这些设备返还给相应的公共收集 点。 • WEEE： 产品上、包装上或本文档中的此图标表示产品受所述规定的约 束。 维护 该 SICK 传感器免维护。 我们建议，定期 • 清洁光学接口和外壳 • 检查螺栓连接和插头连接器 清洁 重要 不当清洁会导致设备损坏！ 不当清洁可能导致设备损坏。 只使用推荐的清洁用具和清洁剂。 ■ 请勿使用尖锐物体进行清洁。 ■ 定期以及在脏污时用无绒透镜布（订货号 4003353）和塑料清洁剂（订货 ► 号 5600006）清洁光学表面。清洁间隔主要取决于环境条件。 不可对设备进行任何修改。 如有更改，恕不另行通知。具体的产品属性和技术数据并非书面保证。 附件 12.1 合规性和证书 产品的符合性声明、证书和最新操作指南请参见 www.sick.com。为此，在搜索栏 中输入产品的订货号（订货号：参见产品铭牌上的“P/N”或“Ident. no.”条目）。...
  • Seite 145 操作指南 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 146 操作指南 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 8020032.1GKT/2024-12-03 | SICK 如有更改，恕不另行通知...
  • Seite 147 操作指南 8020032.1GKT/2024-12-03 | SICK 操 作 指 南 | PowerProx Small Analog - WTT190L-Axxxx 如有更改，恕不另行通知...
  • Seite 148 Phone +65 6744 3732 Phone +30 210 6825100 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail office@sick.com.gr E-Mail sales.gsg@sick.com Hong Kong Slovakia Phone +852 2153 6300 Phone +421 482 901 201 E-Mail ghk@sick.com.hk E-Mail mail@sick-sk.sk Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
