6.2 Modo de funcionamento da entrada programável
6.3 Alinhamento
7 Configuração
8024108.1GKT/2024-12-03 | SICK
Sujeito a alteração sem aviso prévio

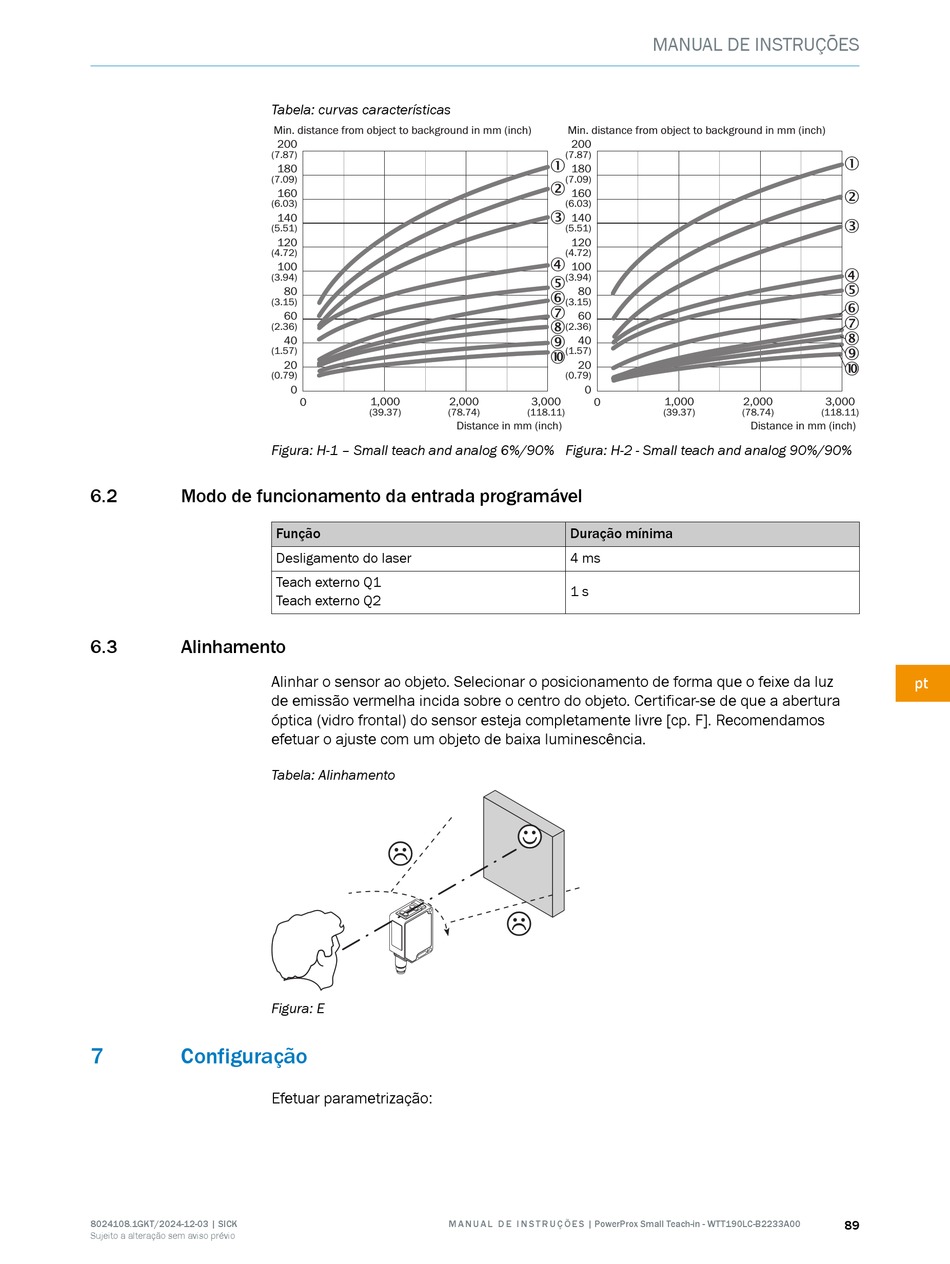

Tabela: curvas características
Min. distance from object to background in mm (inch)
200
(7.87)
180
(7.09)
160
(6.03)
140
(5.51)
120
(4.72)
100
(3.94)
80
(3.15)
60
(2.36)
40
(1.57)
20
(0.79)
0
0 1,000 2,000
(39.37) (78.74)
Figura: H-1 – Small teach and analog 6%/90%
Função
Desligamento do laser
Teach externo Q1
Teach externo Q2
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz
de emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura
óptica (vidro frontal) do sensor esteja completamente livre [cp. F]. Recomendamos
efetuar o ajuste com um objeto de baixa luminescência.
Tabela: Alinhamento
Figura: E
Efetuar parametrização:
M A N U A L D E I N S T R U Ç Õ E S | PowerProx Small Teach-in - WTT190LC-B2233A00
Min. distance from object to background in mm (inch)
200
(7.87)
1
180
(7.09)
2
160
(6.03)
3
140
(5.51)
120
(4.72)
4
100
(3.94)
5
80
6
(3.15)
7
60
8
(2.36)
9
40
(1.57)
ß
20
(0.79)
0
3,000 0
(118.11)
Distance in mm (inch)
Figura: H-2 - Small teach and analog 90%/90%
Duração mínima
4 ms
1 s
MANUAL DE INSTRUÇÕES
1,000 2,000 3,000
(39.37) (78.74) (118.11)
Distance in mm (inch)
1
2
3
4
5
6
7
8
9
ß
