NOTICE D'INSTRUCTION

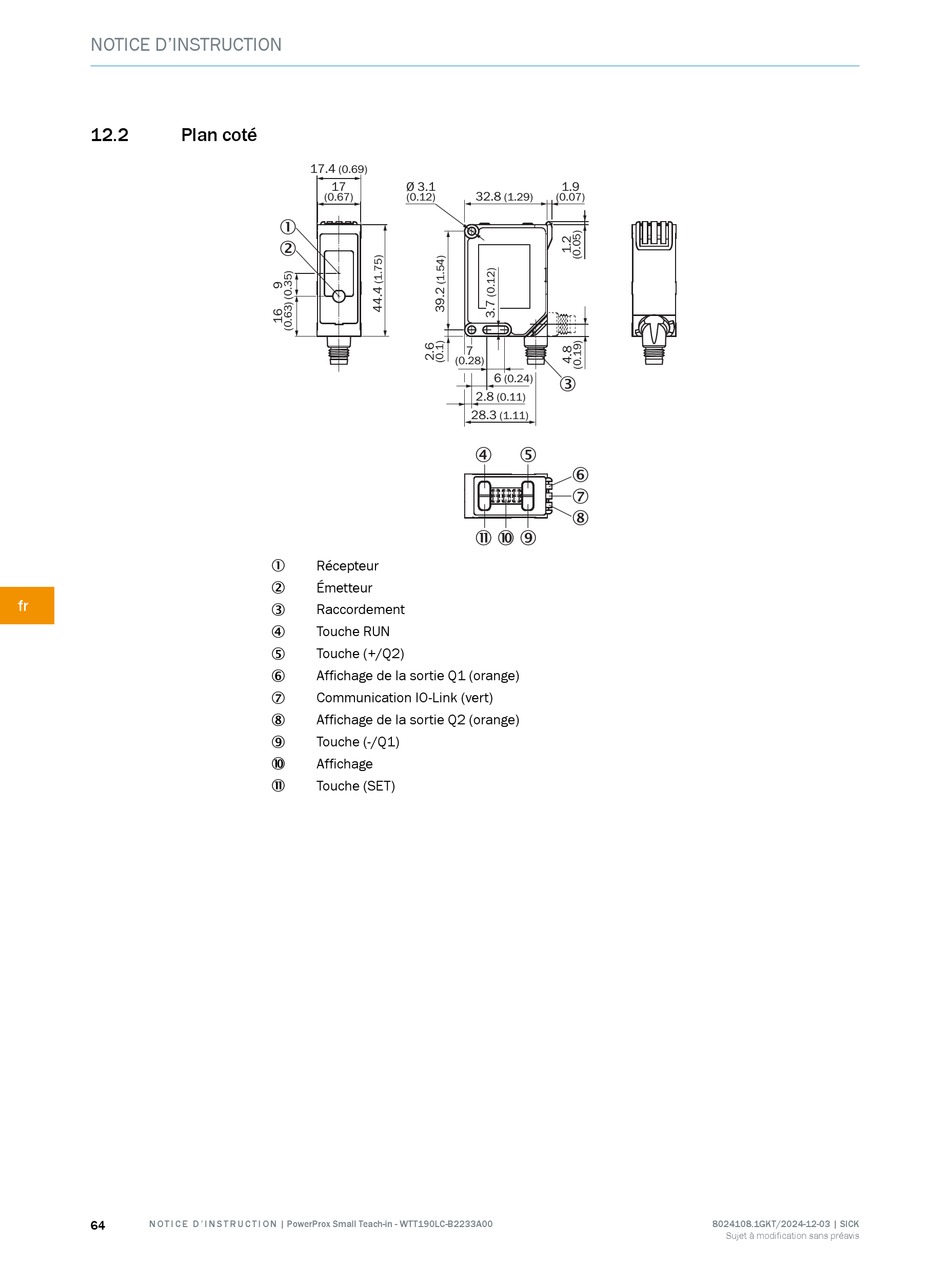

12.2 Plan coté
fr
64 N O T I C E D ' I N S T R U C T I O N | PowerProx Small Teach-in - WTT190LC-B2233A00
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Récepteur
1
Émetteur
2
Raccordement
3
Touche RUN
4
Touche (+/Q2)
5
Affichage de la sortie Q1 (orange)
6
Communication IO-Link (vert)
7
Affichage de la sortie Q2 (orange)
8
Touche (-/Q1)
9
Affichage
ß
Touche (SET)
à
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
