OPERATING INSTRUCTIONS

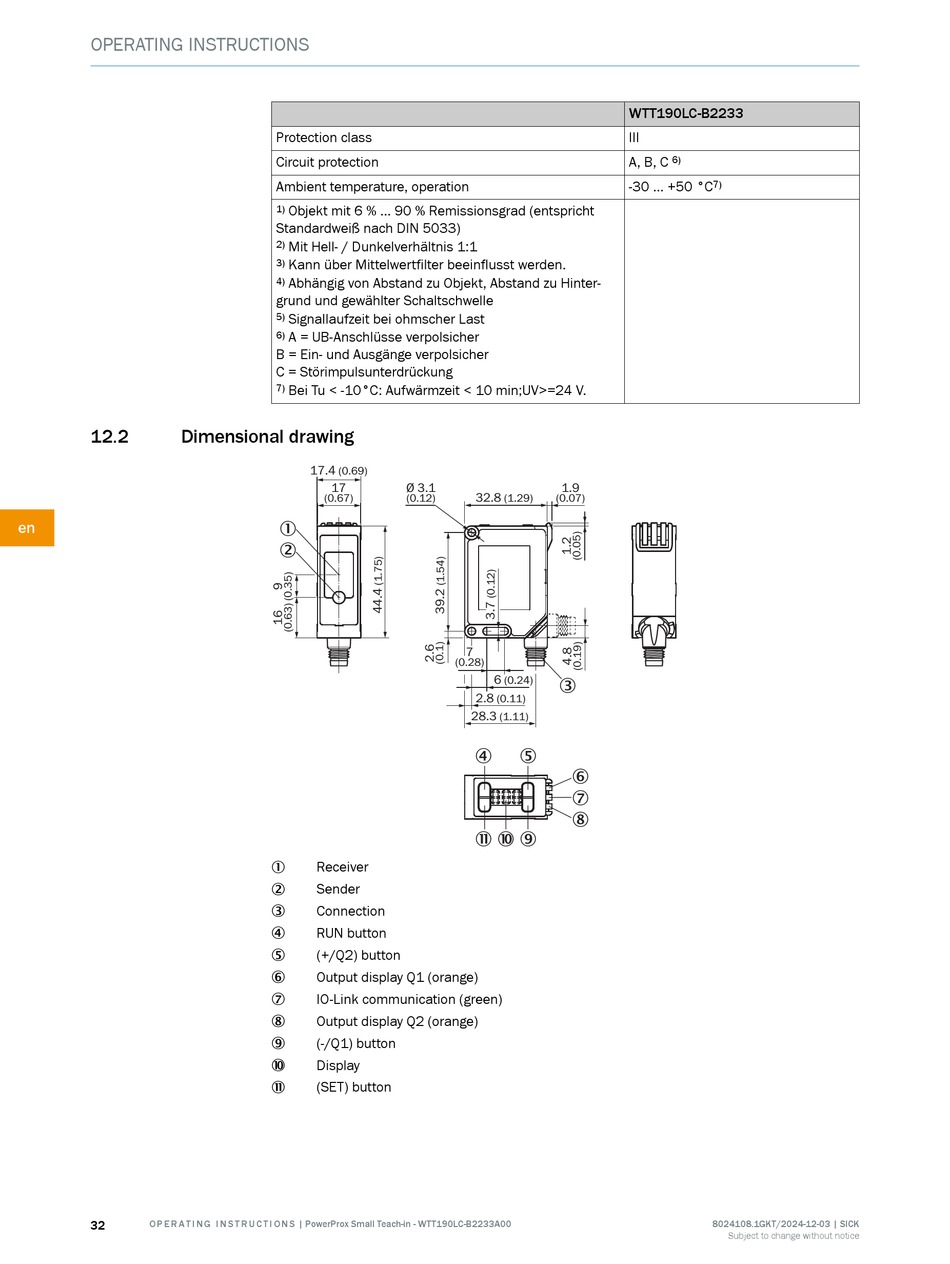

12.2 Dimensional drawing
en
32 O P E R A T I N G I N S T R U C T I O N S | PowerProx Small Teach-in - WTT190LC-B2233A00
Protection class
Circuit protection
Ambient temperature, operation
Objekt mit 6 % ... 90 % Remissionsgrad (entspricht
1)
Standardweiß nach DIN 5033)
2) Mit Hell- / Dunkelverhältnis 1:1
Kann über Mittelwertfilter beeinflusst werden.
3)
4) Abhängig von Abstand zu Objekt, Abstand zu Hinter‐
grund und gewählter Schaltschwelle
Signallaufzeit bei ohmscher Last
5)
6) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
7) Bei Tu < -10°C: Aufwärmzeit < 10 min;UV>=24 V.
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Receiver
1
Sender
2
Connection
3
RUN button
4
(+/Q2) button
5
Output display Q1 (orange)
6
IO-Link communication (green)
7
Output display Q2 (orange)
8
(-/Q1) button
9
Display
ß
(SET) button
à
WTT190LC-B2233
III
A, B, C
-30 ... +50 °C
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
6)
7)
