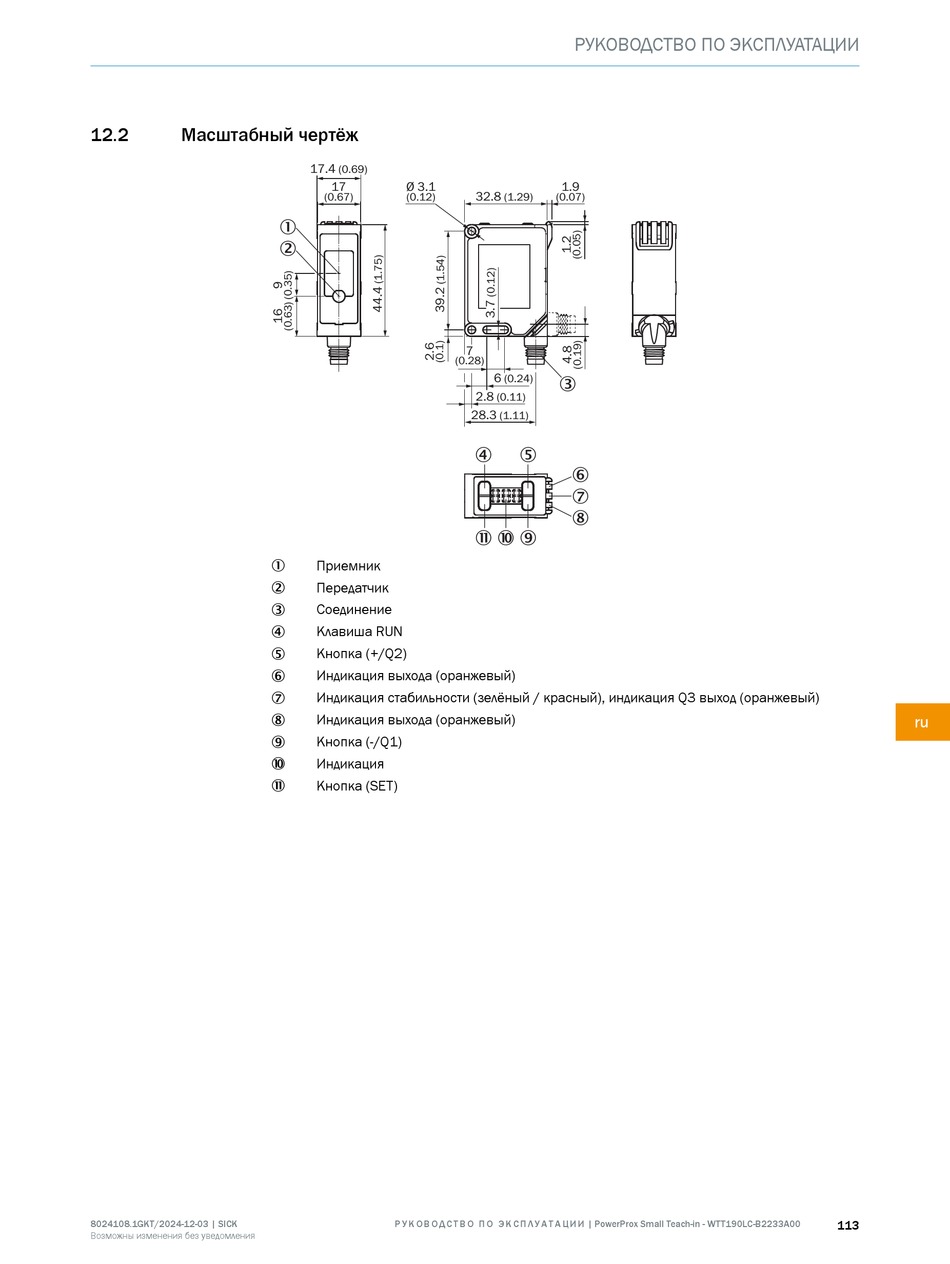

12.2 Масштабный чертёж
8024108.1GKT/2024-12-03 | SICK
Возможны изменения без уведомления
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Приемник
1
Передатчик
2
Соединение
3
Клавиша RUN
4
Кнопка (+/Q2)
5
Индикация выхода (оранжевый)
6
Индикация стабильности (зелёный / красный), индикация Q3 выход (оранжевый)
7
Индикация выхода (оранжевый)
8
Кнопка (-/Q1)
9
Индикация
ß
Кнопка (SET)
à
