Les fonctions suivantes sont prises en charge via l'interface de communication stan‐
dard IO-Link :
•
Réglages flexibles du capteur
•
Transmission numérique des signaux des capteurs vers le IO-Link Master
•
Visualisation et paramétrage du capteur
•
Diagnostic/Condition Monitoring
•
Identification de l'appareil
•
Remplacement aisé des appareils
•
Événements
Vous trouverez une description détaillée des fonctions réglables et des index correspon‐
dants dans l'information technique « Description IO-Link » :
capteurs photoélectriques, SICK Smart
Activer verrouillage : appuyer > 1 s sur la touche (Run)
Désactiver verrouillage : appuyer de nouveau > 1 s sur la touche (Run)
Monter le capteur sur un étrier adapté (voir la gamme d'accessoires SICK).
Respecter le couple de serrage maximum autorisé du capteur de 0.8 Nm
Tenir compte de la direction préférentielle de l'objet par rapport au capteur [voir F].
Fonctionnement en mode I/O standard :
Le raccordement des capteurs doit s'effectuer hors tension (U
mode de raccordement, respecter les informations contenues dans les schémas :
–
Raccordement du connecteur : affectation des broches
–
Câble : couleur des fils

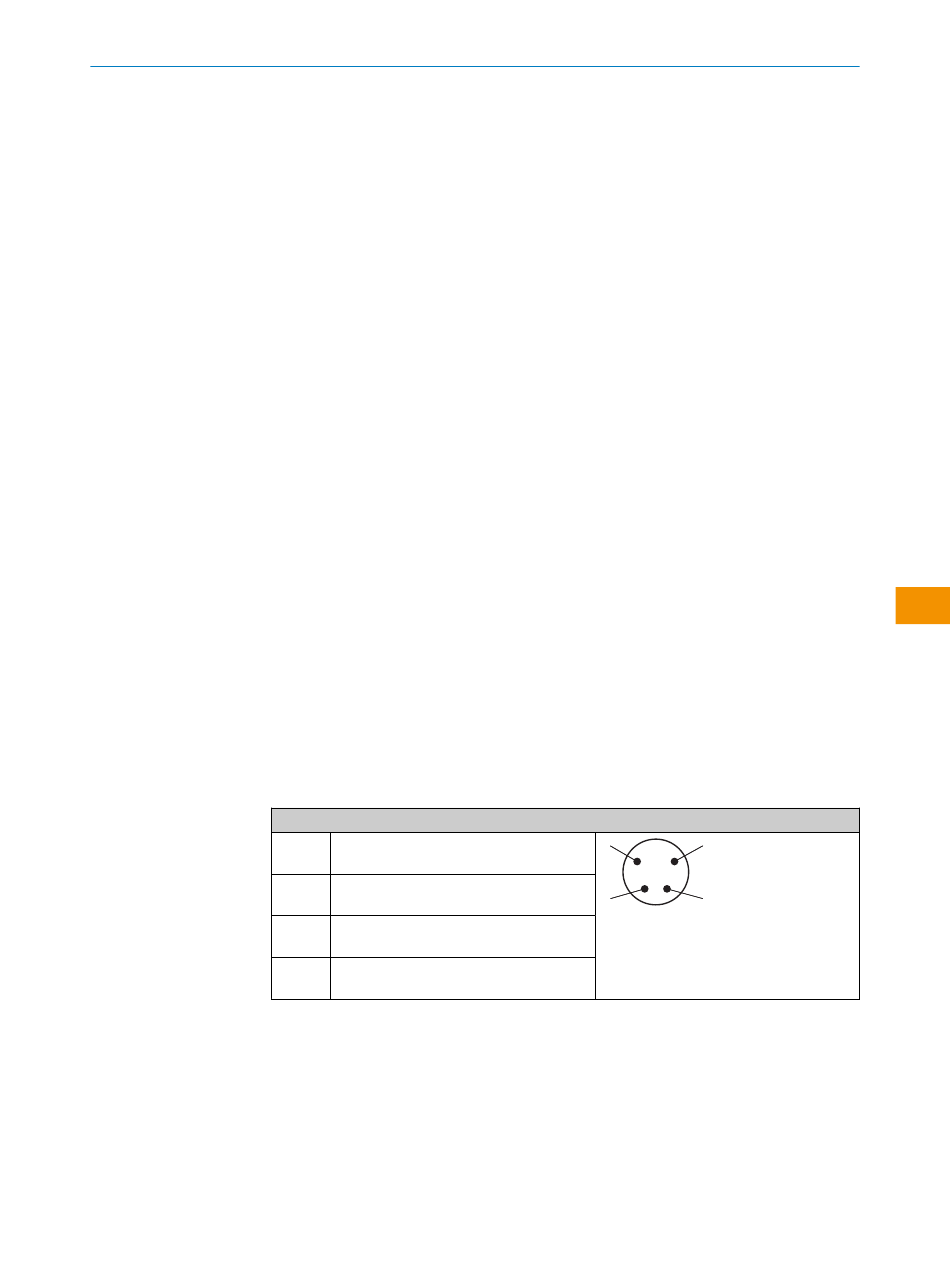

Tableau 1: Affectation des broches
1 (brn =
+12 à 24 VCC
marron)
2 (wht
Entrée/sortie multi fonctions
= blanc)
3 (blu =
GND
bleu)
4 (blk =
Sortie de commutation, communication
noir)
IO-Link
Après avoir terminé tous les raccordements électriques, appliquer ou activer l'alimenta‐
tion électrique (U
> 0 V). La LED verte s'allume sur le capteur.
v
Explications relatives au schéma de raccordement :
L+ = tension d'alimentation
MF = entrée et sortie programmable
M = poids
C/Q = communication et sortie de commutation
Sensors/IO-Link.
WTT190L
