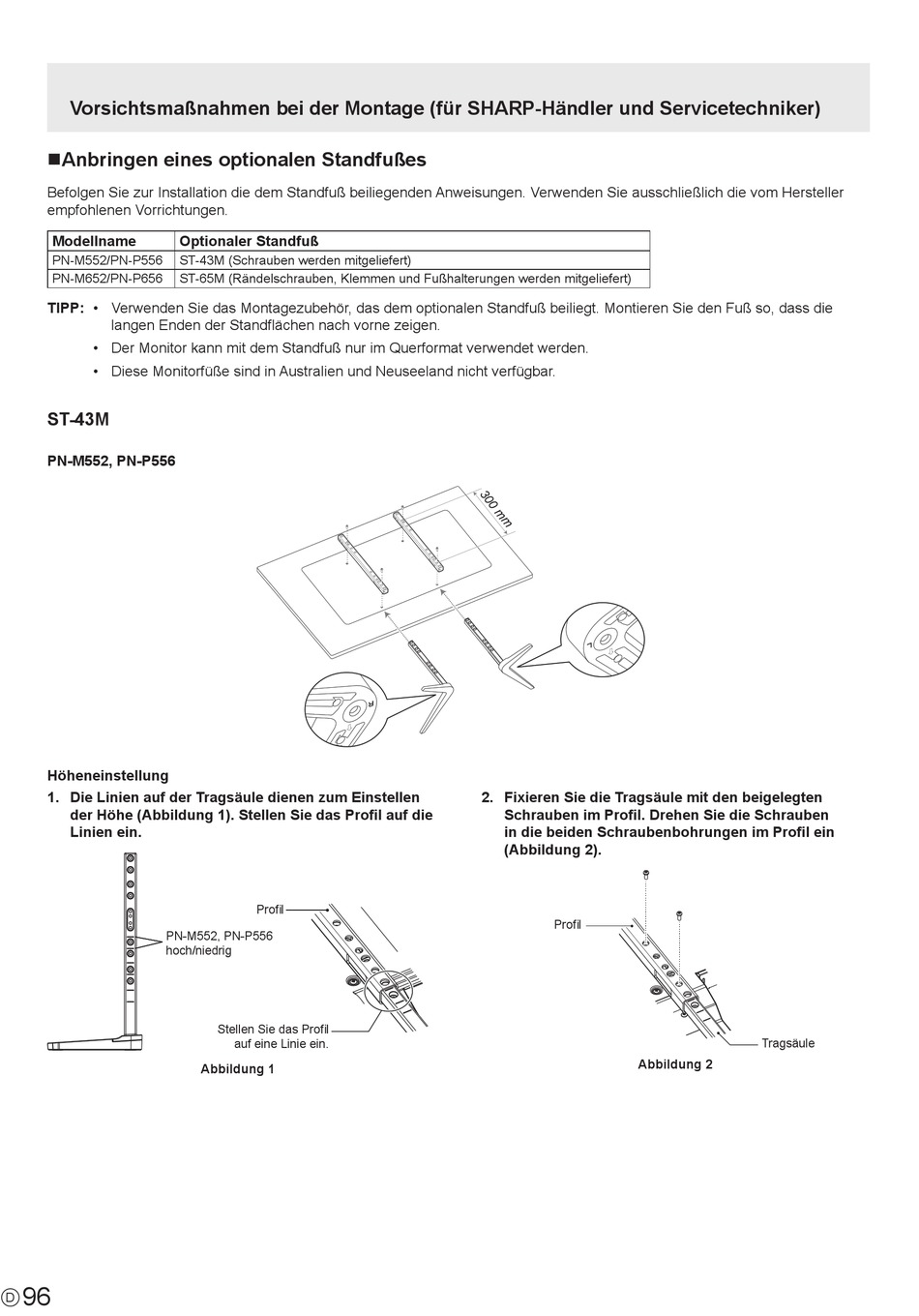

Vorsichtsmaßnahmen bei der Montage (für SHARP-Händler und Servicetechniker)
nAnbringen eines optionalen Standfußes
Befolgen Sie zur Installation die dem Standfuß beiliegenden Anweisungen. Verwenden Sie ausschließlich die vom Hersteller
empfohlenen Vorrichtungen.
Modellname
PN-M552/PN-P556
PN-M652/PN-P656

TIPP: • Verwenden Sie das Montagezubehör, das dem optionalen Standfuß beiliegt. Montieren Sie den Fuß so, dass die
langen Enden der Standflächen nach vorne zeigen.

• Der Monitor kann mit dem Standfuß nur im Querformat verwendet werden.

• Diese Monitorfüße sind in Australien und Neuseeland nicht verfügbar.
ST-43M
PN-M552, PN-P556
Höheneinstellung
1. Die Linien auf der Tragsäule dienen zum Einstellen
der Höhe (Abbildung 1). Stellen Sie das Profil auf die
Linien ein.
PN-M552, PN-P556
hoch/niedrig
96
D
Optionaler Standfuß
ST-43M (Schrauben werden mitgeliefert)
ST-65M (Rändelschrauben, Klemmen und Fußhalterungen werden mitgeliefert)
Profil
Stellen Sie das Profil
auf eine Linie ein.
Abbildung 1
2. Fixieren Sie die Tragsäule mit den beigelegten
Schrauben im Profil. Drehen Sie die Schrauben
in die beiden Schraubenbohrungen im Profil ein
(Abbildung 2).
Profil
Abbildung 2
Tragsäule
