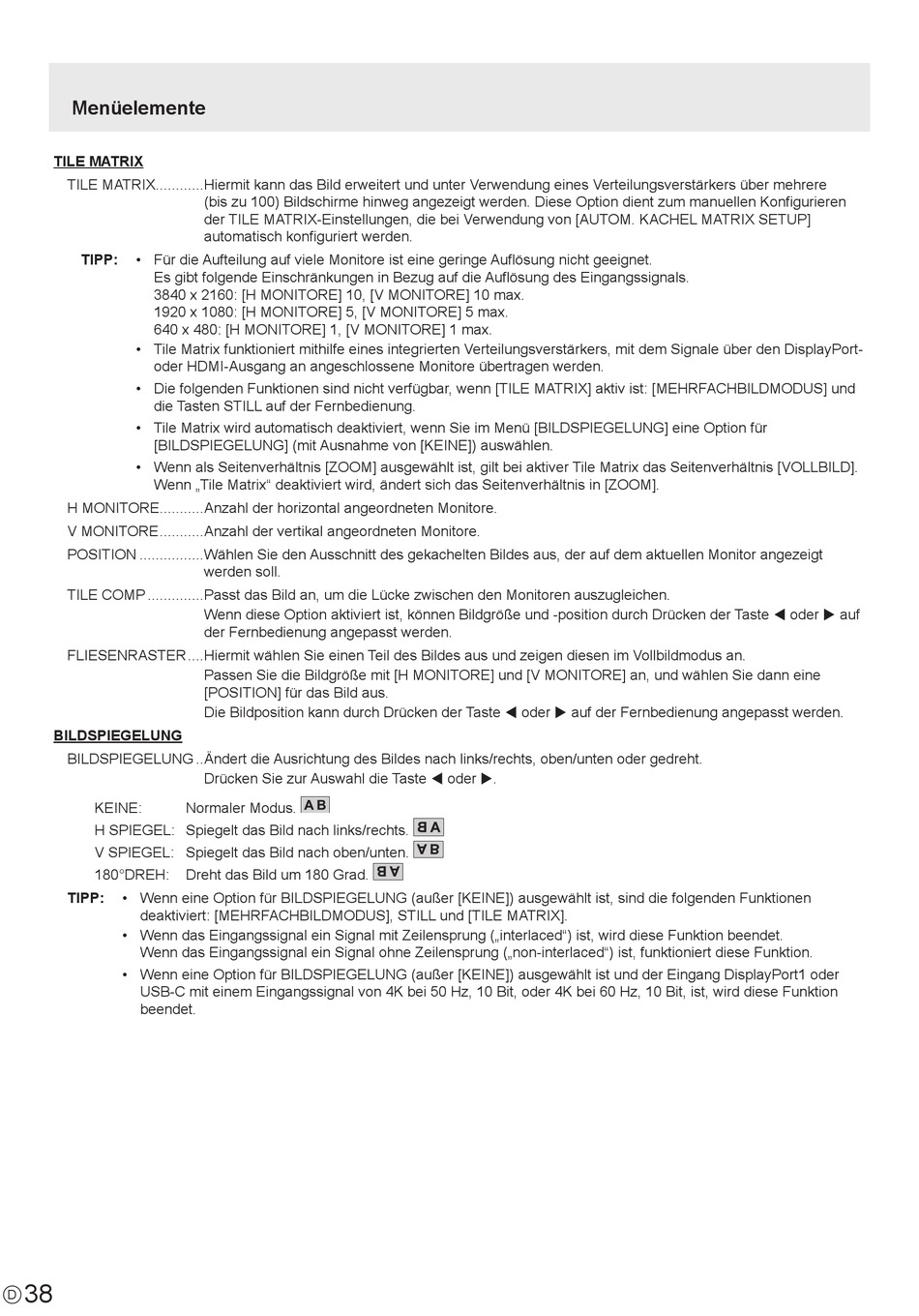

Sharp MultiSync PN-M652 Bedienungsanleitung Seite 38

Menüelemente
TILE MATRIX
TILE MATRIX ............ Hiermit kann das Bild erweitert und unter Verwendung eines Verteilungsverstärkers über mehrere
TIPP:
• Für die Aufteilung auf viele Monitore ist eine geringe Auflösung nicht geeignet.
Es gibt folgende Einschränkungen in Bezug auf die Auflösung des Eingangssignals.
3840 x 2160: [H MONITORE] 10, [V MONITORE] 10 max.
1920 x 1080: [H MONITORE] 5, [V MONITORE] 5 max.
640 x 480: [H MONITORE] 1, [V MONITORE] 1 max.

• Tile Matrix funktioniert mithilfe eines integrierten Verteilungsverstärkers, mit dem Signale über den DisplayPort-
oder HDMI-Ausgang an angeschlossene Monitore übertragen werden.

• Die folgenden Funktionen sind nicht verfügbar, wenn [TILE MATRIX] aktiv ist: [MEHRFACHBILDMODUS] und
die Tasten STILL auf der Fernbedienung.

• Tile Matrix wird automatisch deaktiviert, wenn Sie im Menü [BILDSPIEGELUNG] eine Option für
[BILDSPIEGELUNG] (mit Ausnahme von [KEINE]) auswählen.

• Wenn als Seitenverhältnis [ZOOM] ausgewählt ist, gilt bei aktiver Tile Matrix das Seitenverhältnis [VOLLBILD].
Wenn „Tile Matrix" deaktiviert wird, ändert sich das Seitenverhältnis in [ZOOM].
H MONITORE ...........Anzahl der horizontal angeordneten Monitore.
V MONITORE ...........Anzahl der vertikal angeordneten Monitore.
POSITION ................ Wählen Sie den Ausschnitt des gekachelten Bildes aus, der auf dem aktuellen Monitor angezeigt
TILE COMP ..............Passt das Bild an, um die Lücke zwischen den Monitoren auszugleichen.
FLIESENRASTER ....Hiermit wählen Sie einen Teil des Bildes aus und zeigen diesen im Vollbildmodus an.
BILDSPIEGELUNG
BILDSPIEGELUNG ..Ändert die Ausrichtung des Bildes nach links/rechts, oben/unten oder gedreht.
KEINE:
H SPIEGEL: Spiegelt das Bild nach links/rechts.
V SPIEGEL: Spiegelt das Bild nach oben/unten.
180°DREH:
TIPP:
• Wenn eine Option für BILDSPIEGELUNG (außer [KEINE]) ausgewählt ist, sind die folgenden Funktionen
deaktiviert: [MEHRFACHBILDMODUS], STILL und [TILE MATRIX].

• Wenn das Eingangssignal ein Signal mit Zeilensprung („interlaced") ist, wird diese Funktion beendet.
Wenn das Eingangssignal ein Signal ohne Zeilensprung („non-interlaced") ist, funktioniert diese Funktion.

• Wenn eine Option für BILDSPIEGELUNG (außer [KEINE]) ausgewählt ist und der Eingang DisplayPort1 oder
USB-C mit einem Eingangssignal von 4K bei 50 Hz, 10 Bit, oder 4K bei 60 Hz, 10 Bit, ist, wird diese Funktion
beendet.
38
D
(bis zu 100) Bildschirme hinweg angezeigt werden. Diese Option dient zum manuellen Konfigurieren
der TILE MATRIX-Einstellungen, die bei Verwendung von [AUTOM. KACHEL MATRIX SETUP]
automatisch konfiguriert werden.
werden soll.
Wenn diese Option aktiviert ist, können Bildgröße und -position durch Drücken der Taste  oder  auf
der Fernbedienung angepasst werden.
Passen Sie die Bildgröße mit [H MONITORE] und [V MONITORE] an, und wählen Sie dann eine
[POSITION] für das Bild aus.
Die Bildposition kann durch Drücken der Taste  oder  auf der Fernbedienung angepasst werden.
Drücken Sie zur Auswahl die Taste  oder .
Normaler Modus.
Dreht das Bild um 180 Grad.
