Sharp MultiSync PN-M652 Bedienungsanleitung Seite 91

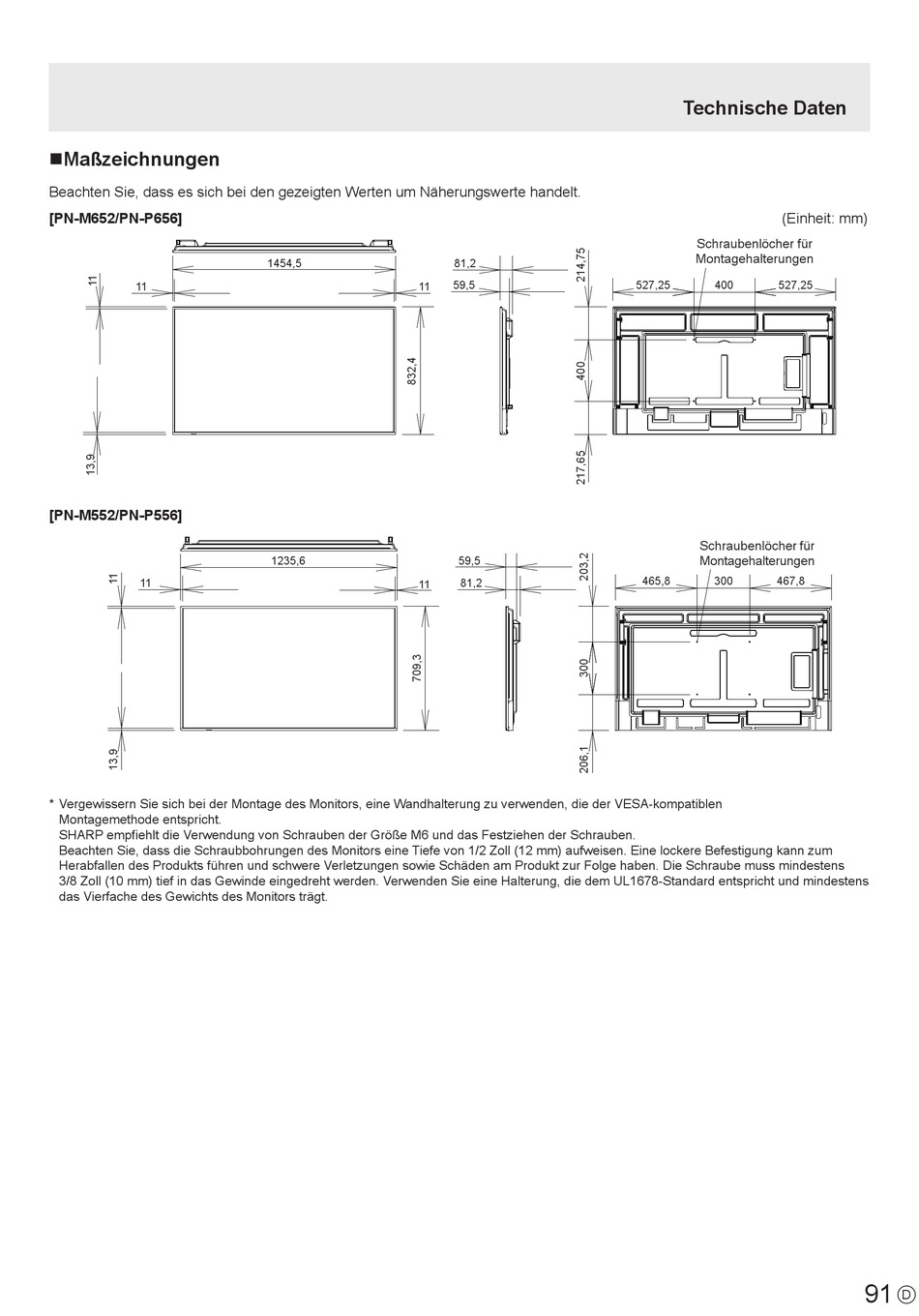

nMaßzeichnungen
Beachten Sie, dass es sich bei den gezeigten Werten um Näherungswerte handelt.
[PN-M652/PN-P656]
11
[PN-M552/PN-P556]
11
* Vergewissern Sie sich bei der Montage des Monitors, eine Wandhalterung zu verwenden, die der VESA-kompatiblen
Montagemethode entspricht.
SHARP empfiehlt die Verwendung von Schrauben der Größe M6 und das Festziehen der Schrauben.
Beachten Sie, dass die Schraubbohrungen des Monitors eine Tiefe von 1/2 Zoll (12 mm) aufweisen. Eine lockere Befestigung kann zum
Herabfallen des Produkts führen und schwere Verletzungen sowie Schäden am Produkt zur Folge haben. Die Schraube muss mindestens
3/8 Zoll (10 mm) tief in das Gewinde eingedreht werden. Verwenden Sie eine Halterung, die dem UL1678-Standard entspricht und mindestens
das Vierfache des Gewichts des Monitors trägt.
1454,5
11
1235,6
11
81,2
59,5
59,5
81,2
Technische Daten
(Einheit: mm)
Schraubenlöcher für
Montagehalterungen
527,25 400 527,25
Schraubenlöcher für
Montagehalterungen
465,8 300 467,8
91
D
