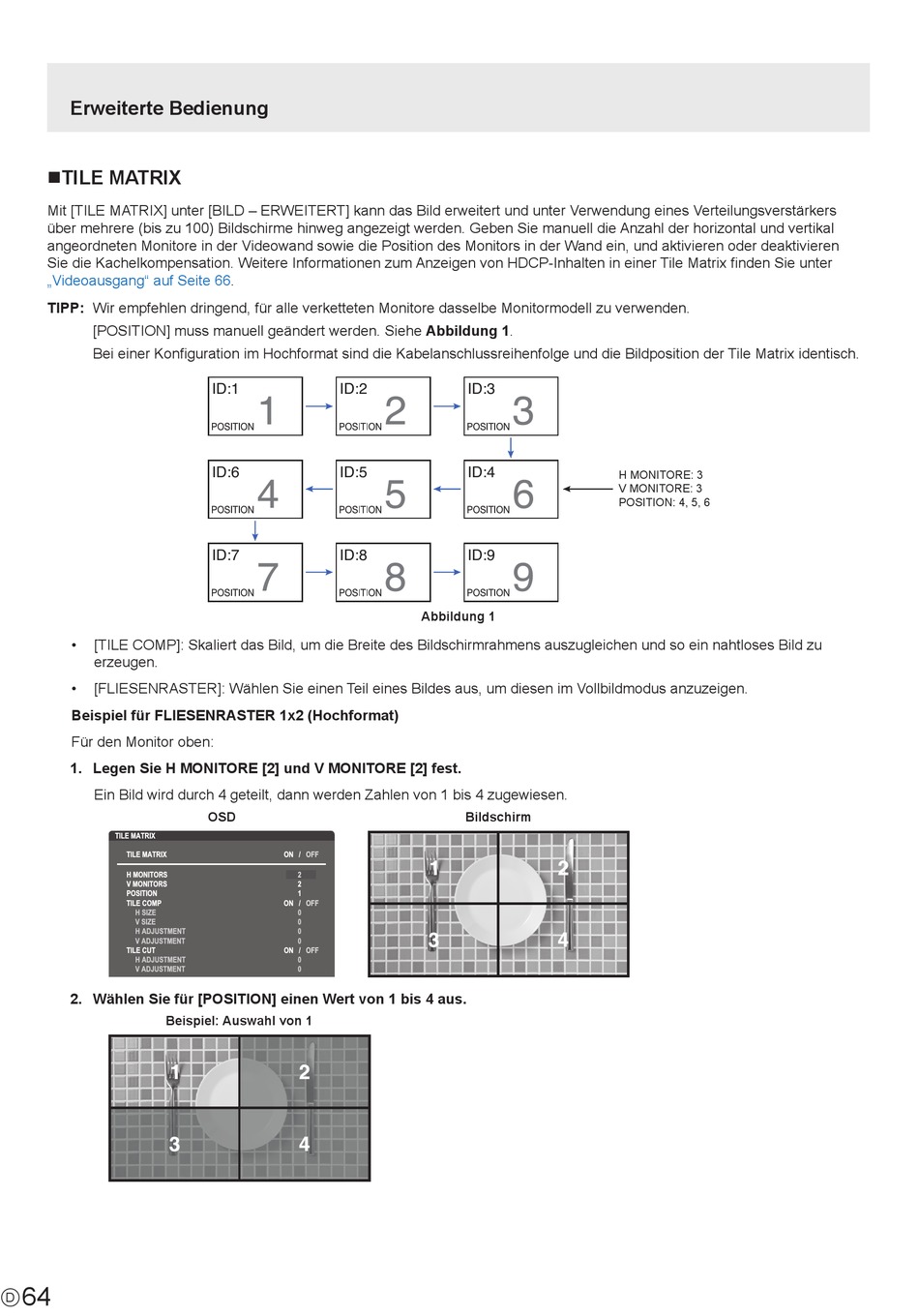

Sharp MultiSync PN-M652 Bedienungsanleitung Seite 64

Erweiterte Bedienung
nTILE MATRIX
Mit [TILE MATRIX] unter [BILD – ERWEITERT] kann das Bild erweitert und unter Verwendung eines Verteilungsverstärkers
über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. Geben Sie manuell die Anzahl der horizontal und vertikal
angeordneten Monitore in der Videowand sowie die Position des Monitors in der Wand ein, und aktivieren oder deaktivieren
Sie die Kachelkompensation. Weitere Informationen zum Anzeigen von HDCP-Inhalten in einer Tile Matrix finden Sie unter
„Videoausgang" auf Seite

TIPP: Wir empfehlen dringend, für alle verketteten Monitore dasselbe Monitormodell zu verwenden.

[ POSITION] muss manuell geändert werden. Siehe Abbildung 1.

B ei einer Konfiguration im Hochformat sind die Kabelanschlussreihenfolge und die Bildposition der Tile Matrix identisch.
• [TILE COMP]: Skaliert das Bild, um die Breite des Bildschirmrahmens auszugleichen und so ein nahtloses Bild zu
erzeugen.
• [FLIESENRASTER]: Wählen Sie einen Teil eines Bildes aus, um diesen im Vollbildmodus anzuzeigen.
Beispiel für FLIESENRASTER 1x2 (Hochformat)
Für den Monitor oben:
1. Legen Sie H MONITORE [2] und V MONITORE [2] fest.
Ein Bild wird durch 4 geteilt, dann werden Zahlen von 1 bis 4 zugewiesen.
TILE MATRIX
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
H SIZE
V SIZE
H ADJUSTMENT
V ADJUSTMENT
TILE CUT
H ADJUSTMENT
V ADJUSTMENT
2. Wählen Sie für [POSITION] einen Wert von 1 bis 4 aus. Select
Change
Beispiel: Auswahl von 1
64
D
66.
ID:1 ID:2
1
ID:6 ID:5
4
ID:7 ID:8
7
OSD
ON / OFF
2
2
1
ON / OFF
0
0
0
0
ON / OFF
0
0
Return Close
ID:3
2 3
ID:4
5 6
ID:9
8 9
Abbildung 1
Bildschirm
H MONITORE: 3
V MONITORE: 3
POSITION: 4, 5, 6
