Steuerung des Monitors über einen
Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.
Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden:
• Einschalten oder Standby.
• Wechseln zwischen Eingangssignalen.
• Stummschaltung EIN oder AUS.

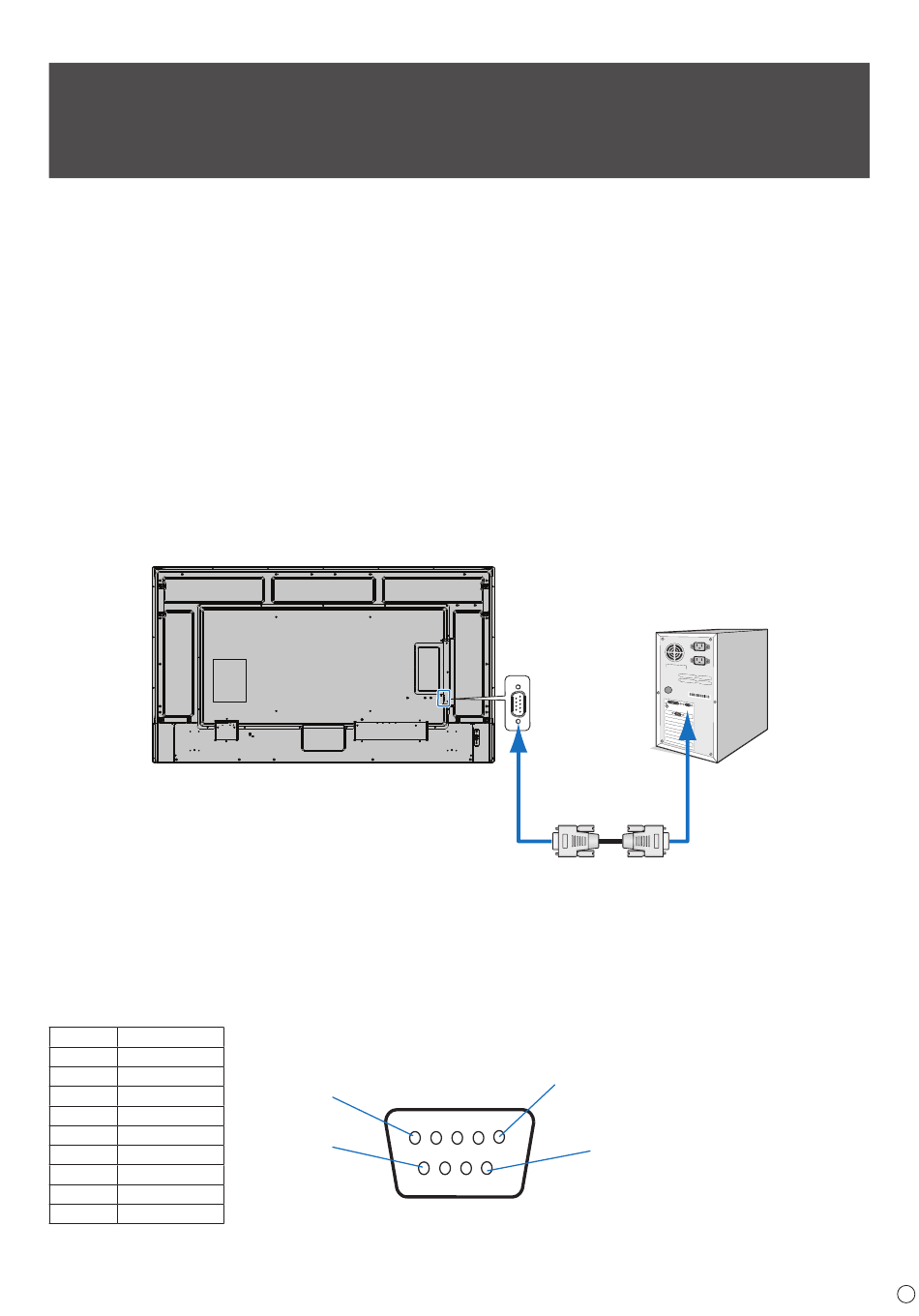

Monitor- und Computeranschluss
• Schalten Sie den Monitor über den Hauptnetzschalter aus, bevor Sie einen Computer an den Monitor anschließen.
• Schalten Sie zuerst den angeschlossenen Computer und dann den Monitor ein.
Wenn Sie zuerst den Monitor und dann den Computer einschalten, funktioniert der Kommunikationsanschluss
möglicherweise nicht ordnungsgemäß.
Um den Computer über Befehle zu steuern, die von einem über ein RS-232C-Kabel angeschlossenen Computer gesendet
werden, verwenden Sie die Steuerbefehle. Anweisungen für die Steuerbefehle finden Sie in „External_Control.pdf".
Siehe Seite 92.
TIPP:
• Falls Ihr Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden
Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.

• Die Pinbelegung finden Sie unter „RS-232C-Eingang/Ausgang" auf
PINBELEGUNG
RS-232C-Eingang/Ausgang
Pin-Nr. Bezeichnung
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Dieser Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Computer (RS-232C)
D-SUB, 9-polig (monitorseitig)
1
6
RS-232C
RS-232C-Kabel
Seite 67.
5
9
Computer
