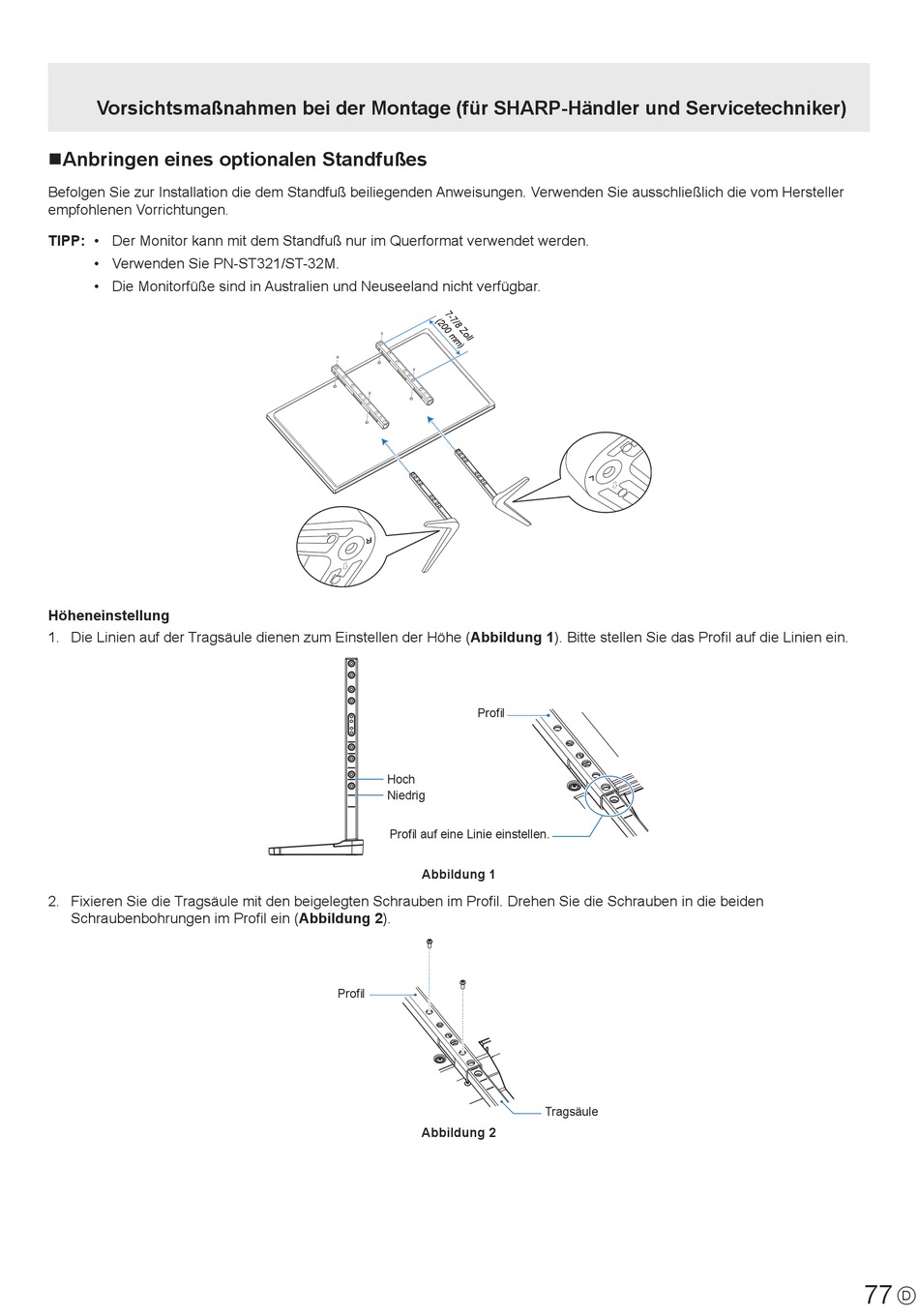

Vorsichtsmaßnahmen bei der Montage (für SHARP-Händler und Servicetechniker)
nAnbringen eines optionalen Standfußes
Befolgen Sie zur Installation die dem Standfuß beiliegenden Anweisungen. Verwenden Sie ausschließlich die vom Hersteller
empfohlenen Vorrichtungen.

TIPP: • Der Monitor kann mit dem Standfuß nur im Querformat verwendet werden.

• Verwenden Sie PN-ST321/ST-32M.

• Die Monitorfüße sind in Australien und Neuseeland nicht verfügbar.
Höheneinstellung
1. Die Linien auf der Tragsäule dienen zum Einstellen der Höhe (Abbildung 1). Bitte stellen Sie das Profil auf die Linien ein.
2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben im Profil. Drehen Sie die Schrauben in die beiden
Schraubenbohrungen im Profil ein (Abbildung 2).
Profil
Hoch
Niedrig
Profil auf eine Linie einstellen.
Abbildung 1
Profil
Abbildung 2
Tragsäule
77
