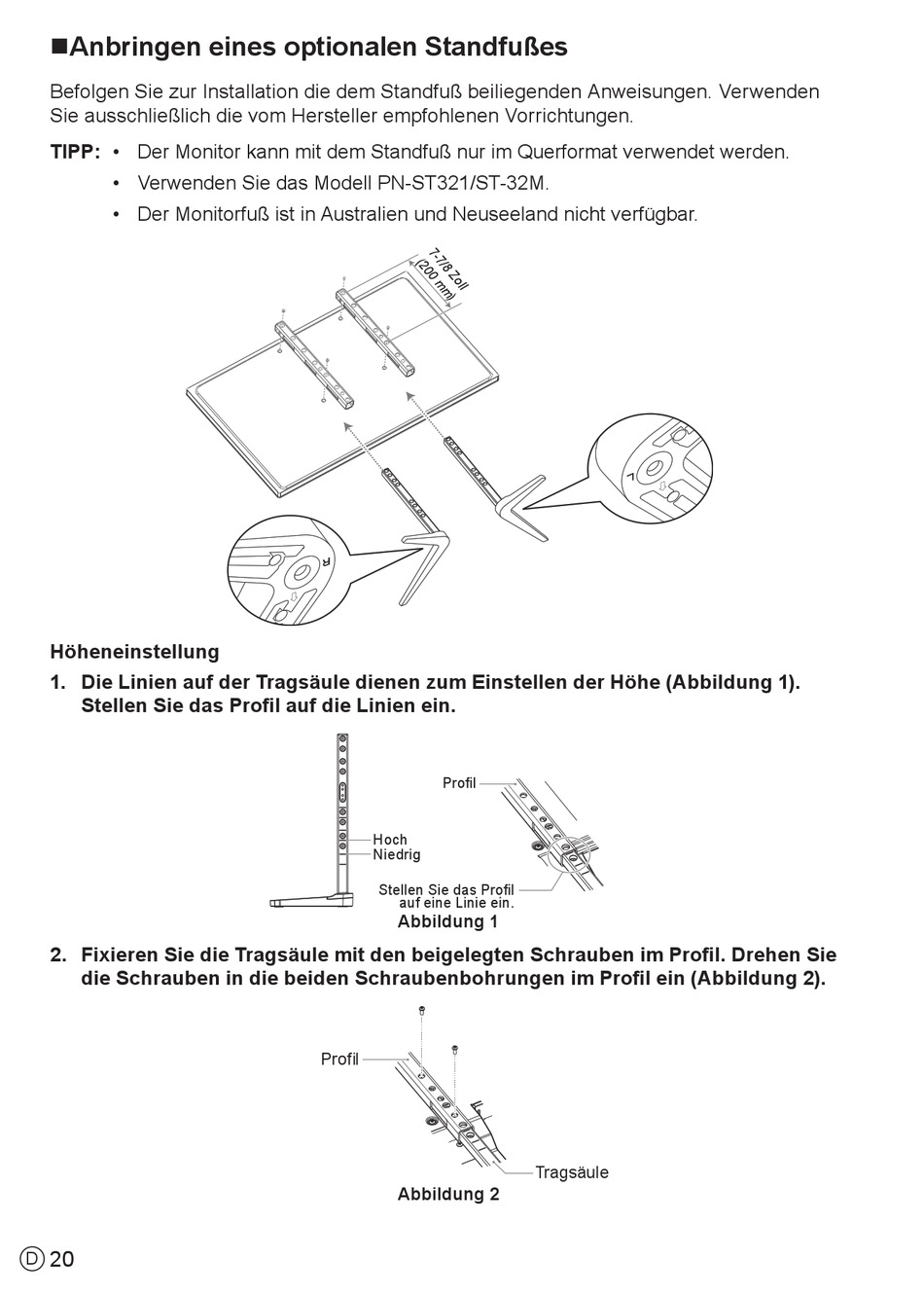

nAnbringen eines optionalen Standfußes
Befolgen Sie zur Installation die dem Standfuß beiliegenden Anweisungen. Verwenden
Sie ausschließlich die vom Hersteller empfohlenen Vorrichtungen.

TIPP: • Der Monitor kann mit dem Standfuß nur im Querformat verwendet werden.

• Verwenden Sie das Modell PN-ST321/ST-32M.

• Der Monitorfuß ist in Australien und Neuseeland nicht verfügbar.
Höheneinstellung
1. Die Linien auf der Tragsäule dienen zum Einstellen der Höhe (Abbildung 1).
Stellen Sie das Profil auf die Linien ein.
2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben im Profil. Drehen Sie
die Schrauben in die beiden Schraubenbohrungen im Profil ein (Abbildung 2).
20
D
Profil
Hoch
Niedrig
Stellen Sie das Profil
auf eine Linie ein.
Abbildung 1
Profil
Abbildung 2
Tragsäule
