Sharp MultiSync PN-M652 Bedienungsanleitung Seite 18

Anschließen von Peripheriegeräten

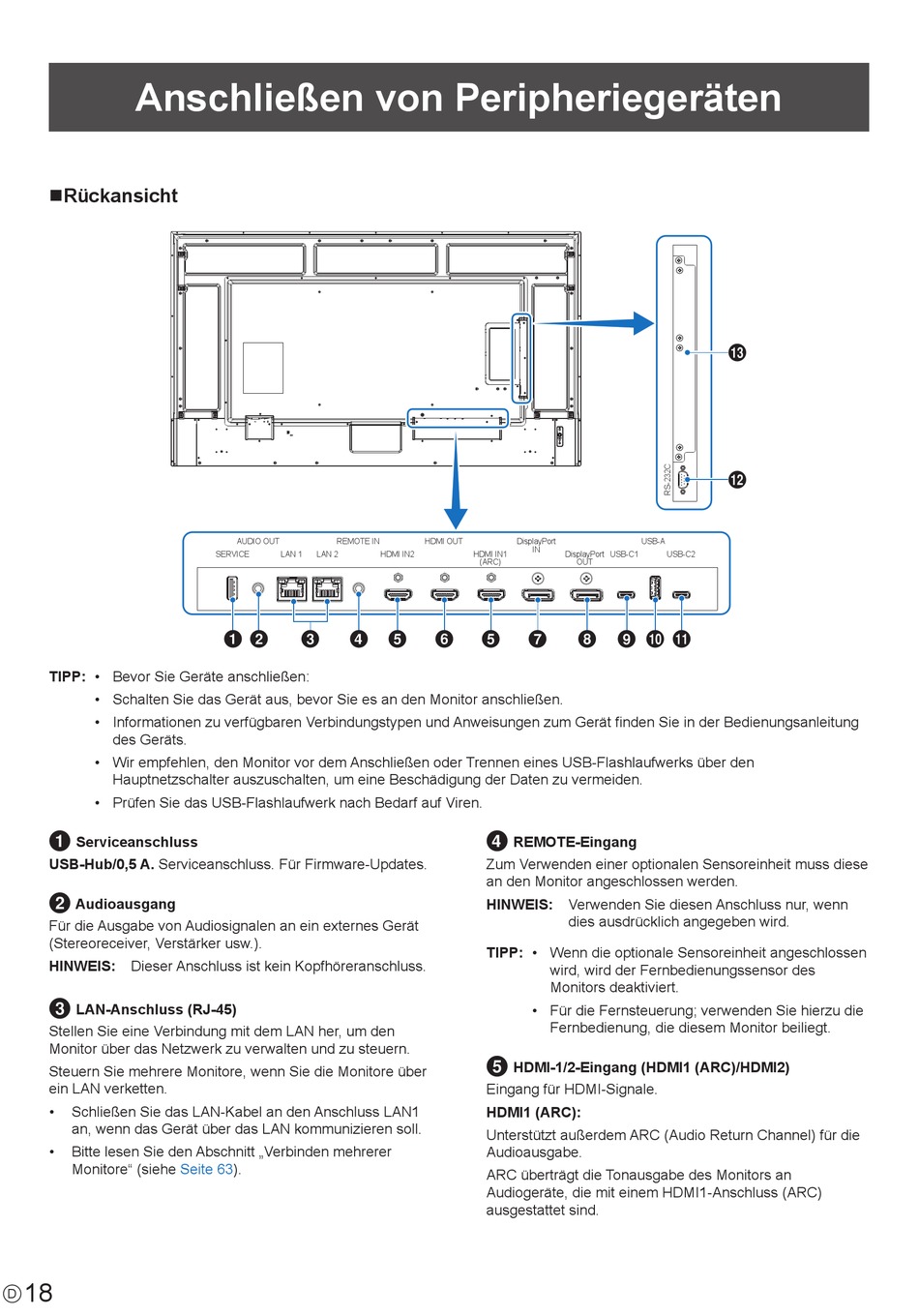

nRückansicht

TIPP: • Bevor Sie Geräte anschließen:

• Schalten Sie das Gerät aus, bevor Sie es an den Monitor anschließen.

• Informationen zu verfügbaren Verbindungstypen und Anweisungen zum Gerät finden Sie in der Bedienungsanleitung
des Geräts.

• Wir empfehlen, den Monitor vor dem Anschließen oder Trennen eines USB-Flashlaufwerks über den
Hauptnetzschalter auszuschalten, um eine Beschädigung der Daten zu vermeiden.

• Prüfen Sie das USB-Flashlaufwerk nach Bedarf auf Viren.
1
Serviceanschluss
USB-Hub/0,5 A. Serviceanschluss. Für Firmware-Updates.
2
Audioausgang
Für die Ausgabe von Audiosignalen an ein externes Gerät
(Stereoreceiver, Verstärker usw.).

HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.
3
LAN-Anschluss (RJ-45)
Stellen Sie eine Verbindung mit dem LAN her, um den
Monitor über das Netzwerk zu verwalten und zu steuern.
Steuern Sie mehrere Monitore, wenn Sie die Monitore über
ein LAN verketten.
• Schließen Sie das LAN-Kabel an den Anschluss LAN1
an, wenn das Gerät über das LAN kommunizieren soll.
• Bitte lesen Sie den Abschnitt „Verbinden mehrerer
Monitore" (siehe Seite
18
D
AUDIO OUT REMOTE IN
SERVICE LAN 1 LAN 2 HDMI IN2
1 2 3 4 5
63).
HDMI OUT DisplayPort
IN
HDMI IN1 DisplayPort
(ARC) OUT
6 5 7 8
4
REMOTE-Eingang
Zum Verwenden einer optionalen Sensoreinheit muss diese
an den Monitor angeschlossen werden.

HINWEIS: Verwenden Sie diesen Anschluss nur, wenn
dies ausdrücklich angegeben wird.
TIPP:
• Wenn die optionale Sensoreinheit angeschlossen
wird, wird der Fernbedienungssensor des
Monitors deaktiviert.

• Für die Fernsteuerung; verwenden Sie hierzu die
Fernbedienung, die diesem Monitor beiliegt.
5
HDMI-1/2-Eingang (HDMI1 (ARC)/HDMI2)
Eingang für HDMI-Signale.
HDMI1 (ARC):
Unterstützt außerdem ARC (Audio Return Channel) für die
Audioausgabe.
ARC überträgt die Tonausgabe des Monitors an
Audiogeräte, die mit einem HDMI1-Anschluss (ARC)
ausgestattet sind.
#
@
USB-A
USB-C1 USB-C2
9 0 !
