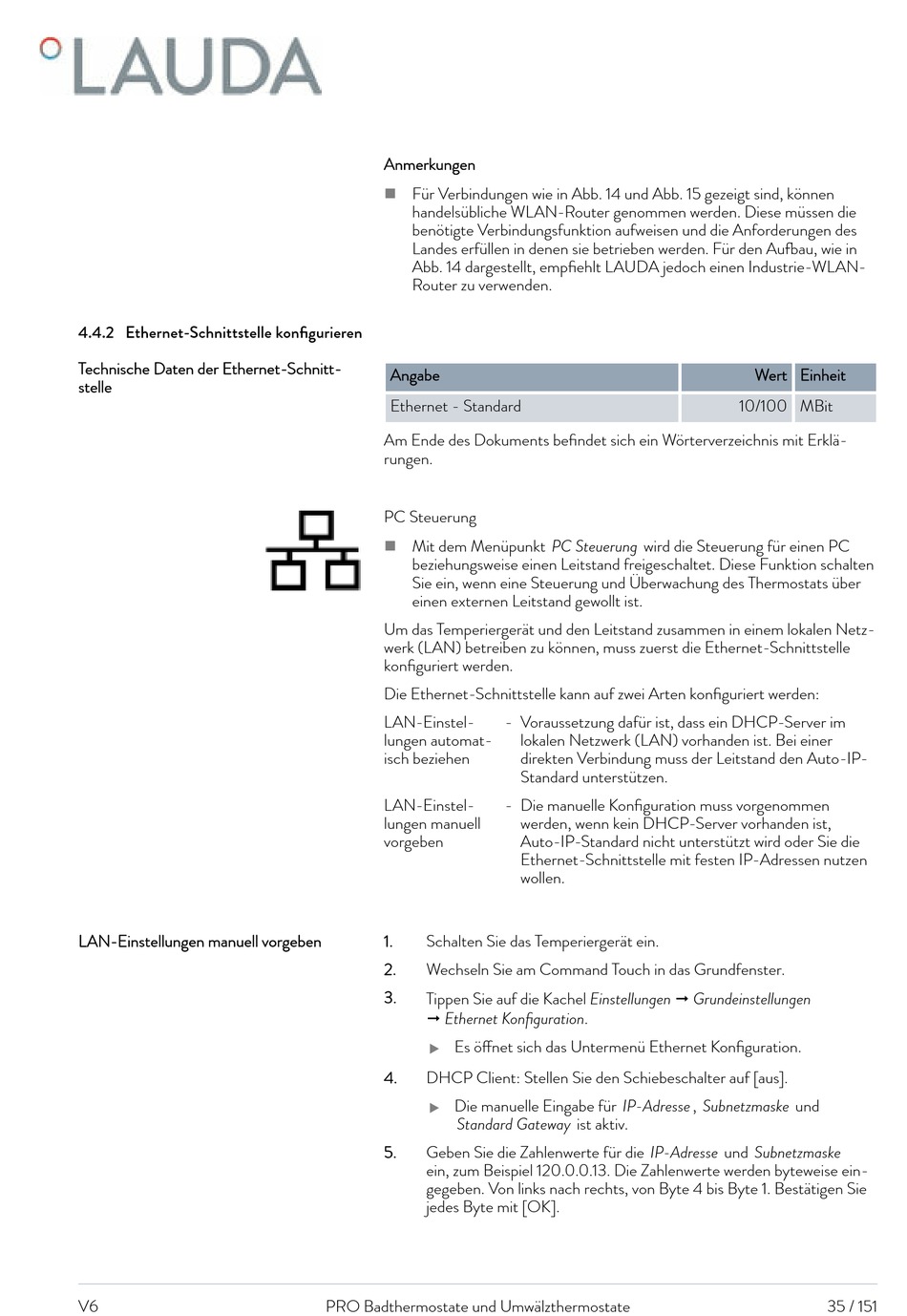

4.4.2 Ethernet-Schnittstelle konfigurieren
Technische Daten der Ethernet-Schnitt-
stelle
LAN-Einstellungen manuell vorgeben
V6
Anmerkungen
Für Verbindungen wie in Abb. 14 und Abb. 15 gezeigt sind, können

handelsübliche WLAN-Router genommen werden. Diese müssen die
benötigte Verbindungsfunktion aufweisen und die Anforderungen des
Landes erfüllen in denen sie betrieben werden. Für den Aufbau, wie in
Abb. 14 dargestellt, empfiehlt LAUDA jedoch einen Industrie-WLAN-
Router zu verwenden.
Angabe
Ethernet - Standard
Am Ende des Dokuments befindet sich ein Wörterverzeichnis mit Erklä-
rungen.
PC Steuerung
Mit dem Menüpunkt PC Steuerung wird die Steuerung für einen PC

beziehungsweise einen Leitstand freigeschaltet. Diese Funktion schalten
Sie ein, wenn eine Steuerung und Überwachung des Thermostats über
einen externen Leitstand gewollt ist.
Um das Temperiergerät und den Leitstand zusammen in einem lokalen Netz-
werk (LAN) betreiben zu können, muss zuerst die Ethernet-Schnittstelle
konfiguriert werden.
Die Ethernet-Schnittstelle kann auf zwei Arten konfiguriert werden:
LAN-Einstel-
lungen automat-
isch beziehen
LAN-Einstel-
lungen manuell
vorgeben
1. Schalten Sie das Temperiergerät ein.
2. Wechseln Sie am Command Touch in das Grundfenster.
3.
Tippen Sie auf die Kachel Einstellungen  Grundeinstellungen
 Ethernet Konfiguration.
Es öffnet sich das Untermenü Ethernet Konfiguration.

4. DHCP Client: Stellen Sie den Schiebeschalter auf [aus].
Die manuelle Eingabe für IP-Adresse , Subnetzmaske und

Standard Gateway ist aktiv.
5. Geben Sie die Zahlenwerte für die IP-Adresse und Subnetzmaske
ein, zum Beispiel 120.0.0.13. Die Zahlenwerte werden byteweise ein-
gegeben. Von links nach rechts, von Byte 4 bis Byte 1. Bestätigen Sie
jedes Byte mit [OK].
PRO Badthermostate und Umwälzthermostate
- Voraussetzung dafür ist, dass ein DHCP-Server im
lokalen Netzwerk (LAN) vorhanden ist. Bei einer
direkten Verbindung muss der Leitstand den Auto-IP-
Standard unterstützen.
- Die manuelle Konfiguration muss vorgenommen
werden, wenn kein DHCP-Server vorhanden ist,
Auto-IP-Standard nicht unterstützt wird oder Sie die
Ethernet-Schnittstelle mit festen IP-Adressen nutzen
wollen.
Wert Einheit
10/100 MBit
35 / 151
