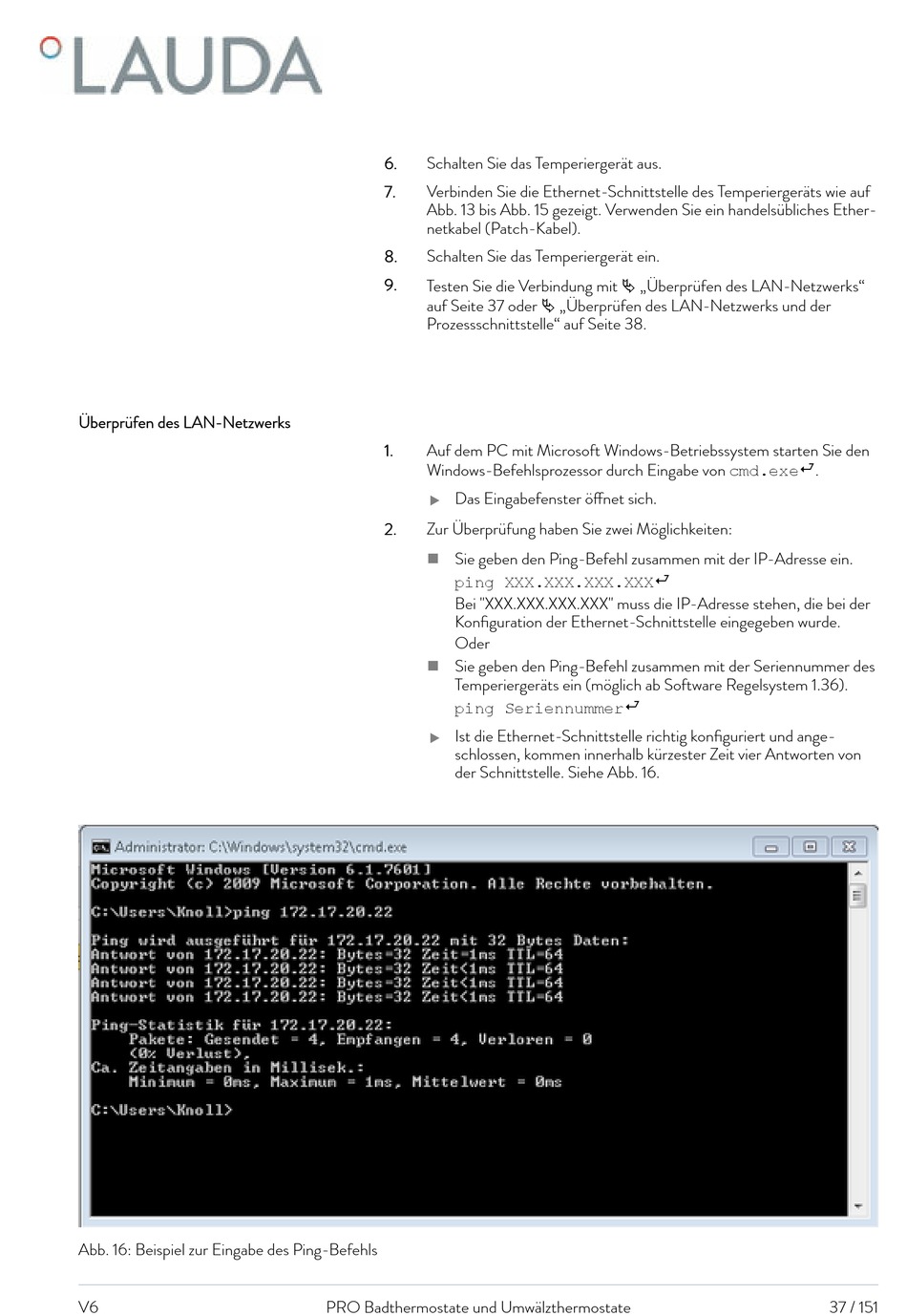

Lauda PRO P10 Betriebsanleitung Seite 37

Überprüfen des LAN-Netzwerks
Abb. 16: Beispiel zur Eingabe des Ping-Befehls
V6
6. Schalten Sie das Temperiergerät aus.
7. Verbinden Sie die Ethernet-Schnittstelle des Temperiergeräts wie auf
Abb. 13 bis Abb. 15 gezeigt. Verwenden Sie ein handelsübliches Ether-
netkabel (Patch-Kabel).
8. Schalten Sie das Temperiergerät ein.
9.
Testen Sie die Verbindung mit Ä „Überprüfen des LAN-Netzwerks"
auf Seite 37 oder Ä „Überprüfen des LAN-Netzwerks und der
Prozessschnittstelle" auf Seite 38.
1. Auf dem PC mit Microsoft Windows-Betriebssystem starten Sie den
Windows-Befehlsprozessor durch Eingabe von cmd.exe@.
Das Eingabefenster öffnet sich.

2. Zur Überprüfung haben Sie zwei Möglichkeiten:
Sie geben den Ping-Befehl zusammen mit der IP-Adresse ein.

ping XXX.XXX.XXX.XXX@
Bei "XXX.XXX.XXX.XXX" muss die IP-Adresse stehen, die bei der
Konfiguration der Ethernet-Schnittstelle eingegeben wurde.
Oder
Sie geben den Ping-Befehl zusammen mit der Seriennummer des

Temperiergeräts ein (möglich ab Software Regelsystem 1.36).
ping Seriennummer@
Ist die Ethernet-Schnittstelle richtig konfiguriert und ange-

schlossen, kommen innerhalb kürzester Zeit vier Antworten von
der Schnittstelle. Siehe Abb. 16.
PRO Badthermostate und Umwälzthermostate 37 / 151
