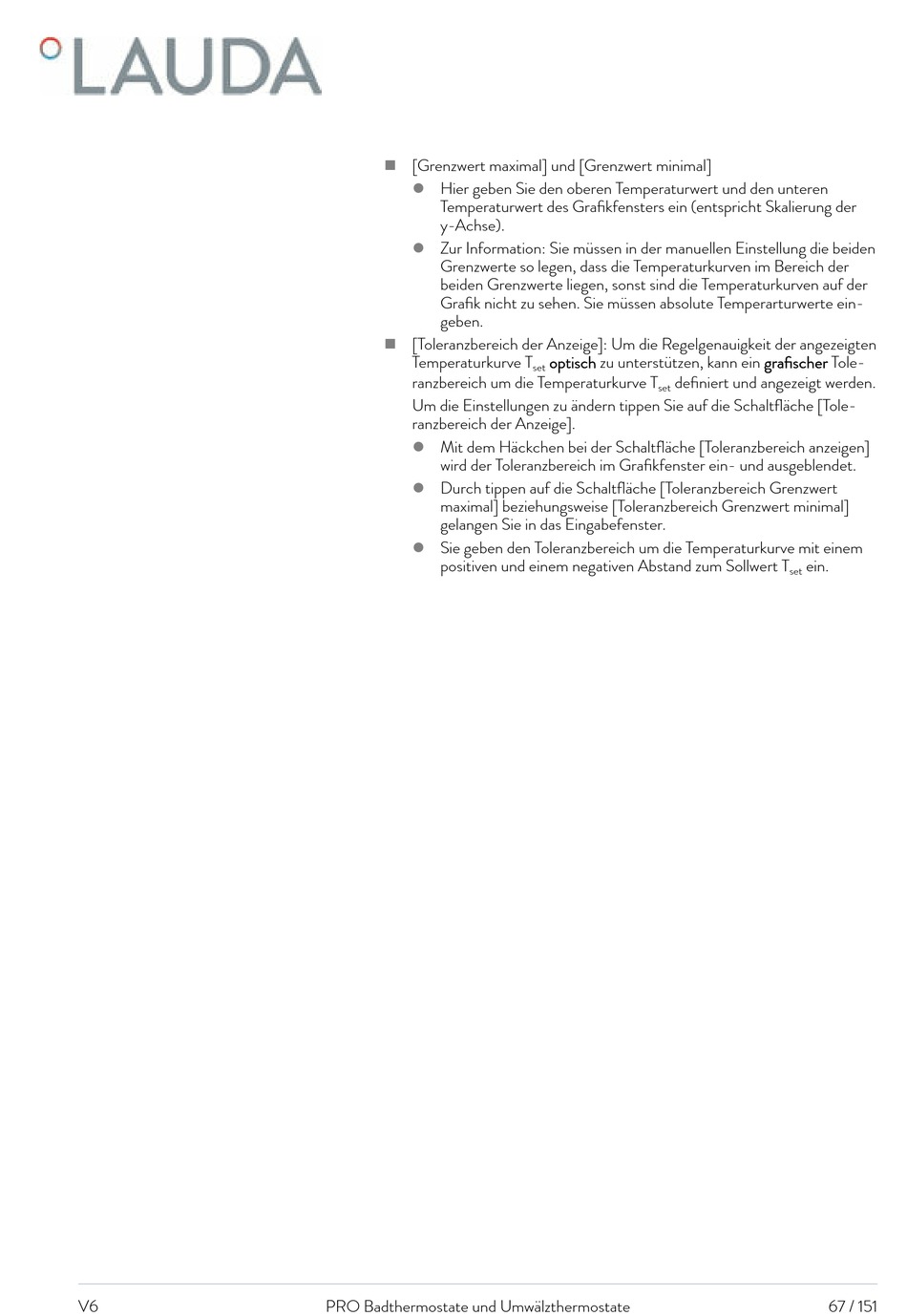

Lauda PRO P10 Betriebsanleitung Seite 67

V6
[Grenzwert maximal] und [Grenzwert minimal]

Hier geben Sie den oberen Temperaturwert und den unteren

Temperaturwert des Grafikfensters ein (entspricht Skalierung der
y-Achse).
Zur Information: Sie müssen in der manuellen Einstellung die beiden

Grenzwerte so legen, dass die Temperaturkurven im Bereich der
beiden Grenzwerte liegen, sonst sind die Temperaturkurven auf der
Grafik nicht zu sehen. Sie müssen absolute Temperarturwerte ein-
geben.
[Toleranzbereich der Anzeige]: Um die Regelgenauigkeit der angezeigten

Temperaturkurve T
ranzbereich um die Temperaturkurve T
Um die Einstellungen zu ändern tippen Sie auf die Schaltfläche [Tole-
ranzbereich der Anzeige].
Mit dem Häckchen bei der Schaltfläche [Toleranzbereich anzeigen]

wird der Toleranzbereich im Grafikfenster ein- und ausgeblendet.
Durch tippen auf die Schaltfläche [Toleranzbereich Grenzwert

maximal] beziehungsweise [Toleranzbereich Grenzwert minimal]
gelangen Sie in das Eingabefenster.
Sie geben den Toleranzbereich um die Temperaturkurve mit einem

positiven und einem negativen Abstand zum Sollwert T
PRO Badthermostate und Umwälzthermostate
optisch zu unterstützen, kann ein grafischer Tole-
set
definiert und angezeigt werden.
set
ein.
set
67 / 151
