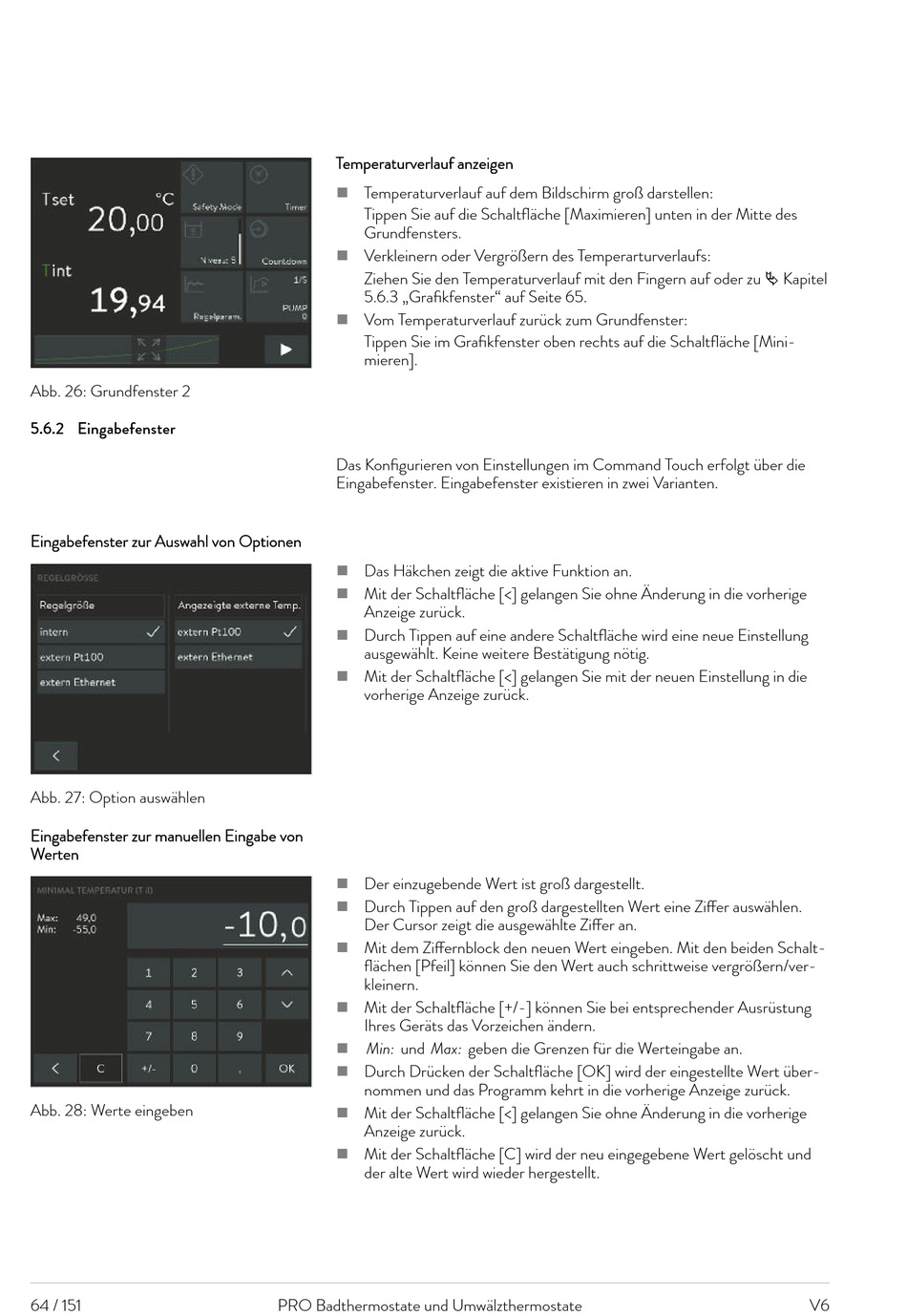

Eingabefenster - Lauda Pro P10 Betriebsanleitung

Abb. 26: Grundfenster 2
5.6.2 Eingabefenster
Eingabefenster zur Auswahl von Optionen
Abb. 27: Option auswählen
Eingabefenster zur manuellen Eingabe von
Werten
Abb. 28: Werte eingeben
64 / 151
Temperaturverlauf anzeigen
Temperaturverlauf auf dem Bildschirm groß darstellen:

Tippen Sie auf die Schaltfläche [Maximieren] unten in der Mitte des
Grundfensters.
Verkleinern oder Vergrößern des Temperarturverlaufs:

Ziehen Sie den Temperaturverlauf mit den Fingern auf oder zu Ä Kapitel
5.6.3 „Grafikfenster" auf Seite 65.
Vom Temperaturverlauf zurück zum Grundfenster:

Tippen Sie im Grafikfenster oben rechts auf die Schaltfläche [Mini-
mieren].
Das Konfigurieren von Einstellungen im Command Touch erfolgt über die
Eingabefenster. Eingabefenster existieren in zwei Varianten.
Das Häkchen zeigt die aktive Funktion an.

Mit der Schaltfläche [<] gelangen Sie ohne Änderung in die vorherige

Anzeige zurück.
Durch Tippen auf eine andere Schaltfläche wird eine neue Einstellung

ausgewählt. Keine weitere Bestätigung nötig.
Mit der Schaltfläche [<] gelangen Sie mit der neuen Einstellung in die

vorherige Anzeige zurück.
Der einzugebende Wert ist groß dargestellt.

Durch Tippen auf den groß dargestellten Wert eine Ziffer auswählen.

Der Cursor zeigt die ausgewählte Ziffer an.
Mit dem Ziffernblock den neuen Wert eingeben. Mit den beiden Schalt-

flächen [Pfeil] können Sie den Wert auch schrittweise vergrößern/ver-
kleinern.
Mit der Schaltfläche [+/-] können Sie bei entsprechender Ausrüstung

Ihres Geräts das Vorzeichen ändern.
Min: und Max: geben die Grenzen für die Werteingabe an.

Durch Drücken der Schaltfläche [OK] wird der eingestellte Wert über-

nommen und das Programm kehrt in die vorherige Anzeige zurück.
Mit der Schaltfläche [<] gelangen Sie ohne Änderung in die vorherige

Anzeige zurück.
Mit der Schaltfläche [C] wird der neu eingegebene Wert gelöscht und

der alte Wert wird wieder hergestellt.
PRO Badthermostate und Umwälzthermostate V6
