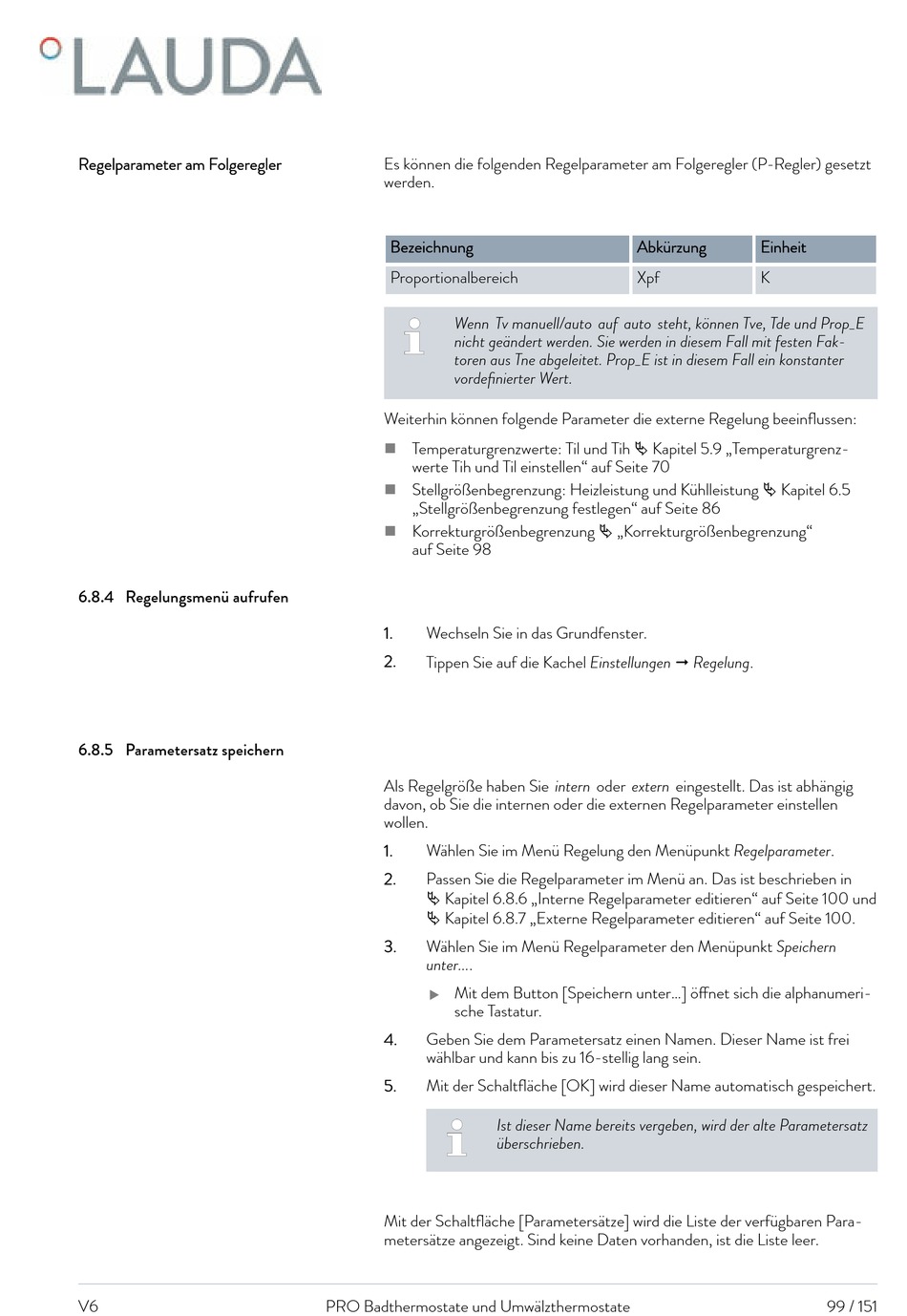

Regelungsmenü Aufrufen; Parametersatz Speichern - Lauda Pro P10 Betriebsanleitung

Regelparameter am Folgeregler
6.8.4 Regelungsmenü aufrufen
6.8.5 Parametersatz speichern
V6
Es können die folgenden Regelparameter am Folgeregler (P-Regler) gesetzt
werden.
Bezeichnung
Proportionalbereich
Wenn Tv manuell/auto auf auto steht, können Tve, Tde und Prop_E
nicht geändert werden. Sie werden in diesem Fall mit festen Fak-
toren aus Tne abgeleitet. Prop_E ist in diesem Fall ein konstanter
vordefinierter Wert.
Weiterhin können folgende Parameter die externe Regelung beeinflussen:
Temperaturgrenzwerte: Til und Tih Ä Kapitel 5.9 „Temperaturgrenz-

werte Tih und Til einstellen" auf Seite 70
Stellgrößenbegrenzung: Heizleistung und Kühlleistung Ä Kapitel 6.5

„Stellgrößenbegrenzung festlegen" auf Seite 86
Korrekturgrößenbegrenzung Ä „Korrekturgrößenbegrenzung"

auf Seite 98
1. Wechseln Sie in das Grundfenster.
2.
Tippen Sie auf die Kachel Einstellungen  Regelung.
Als Regelgröße haben Sie intern oder extern eingestellt. Das ist abhängig
davon, ob Sie die internen oder die externen Regelparameter einstellen
wollen.
1. Wählen Sie im Menü Regelung den Menüpunkt Regelparameter.
2. Passen Sie die Regelparameter im Menü an. Das ist beschrieben in
Ä Kapitel 6.8.6 „Interne Regelparameter editieren" auf Seite 100 und
Ä Kapitel 6.8.7 „Externe Regelparameter editieren" auf Seite 100.
3. Wählen Sie im Menü Regelparameter den Menüpunkt Speichern
unter....
Mit dem Button [Speichern unter...] öffnet sich die alphanumeri-

sche Tastatur.
4. Geben Sie dem Parametersatz einen Namen. Dieser Name ist frei
wählbar und kann bis zu 16-stellig lang sein.
5. Mit der Schaltfläche [OK] wird dieser Name automatisch gespeichert.
Ist dieser Name bereits vergeben, wird der alte Parametersatz
überschrieben.
Mit der Schaltfläche [Parametersätze] wird die Liste der verfügbaren Para-
metersätze angezeigt. Sind keine Daten vorhanden, ist die Liste leer.
PRO Badthermostate und Umwälzthermostate
Abkürzung Einheit
Xpf K
99 / 151
