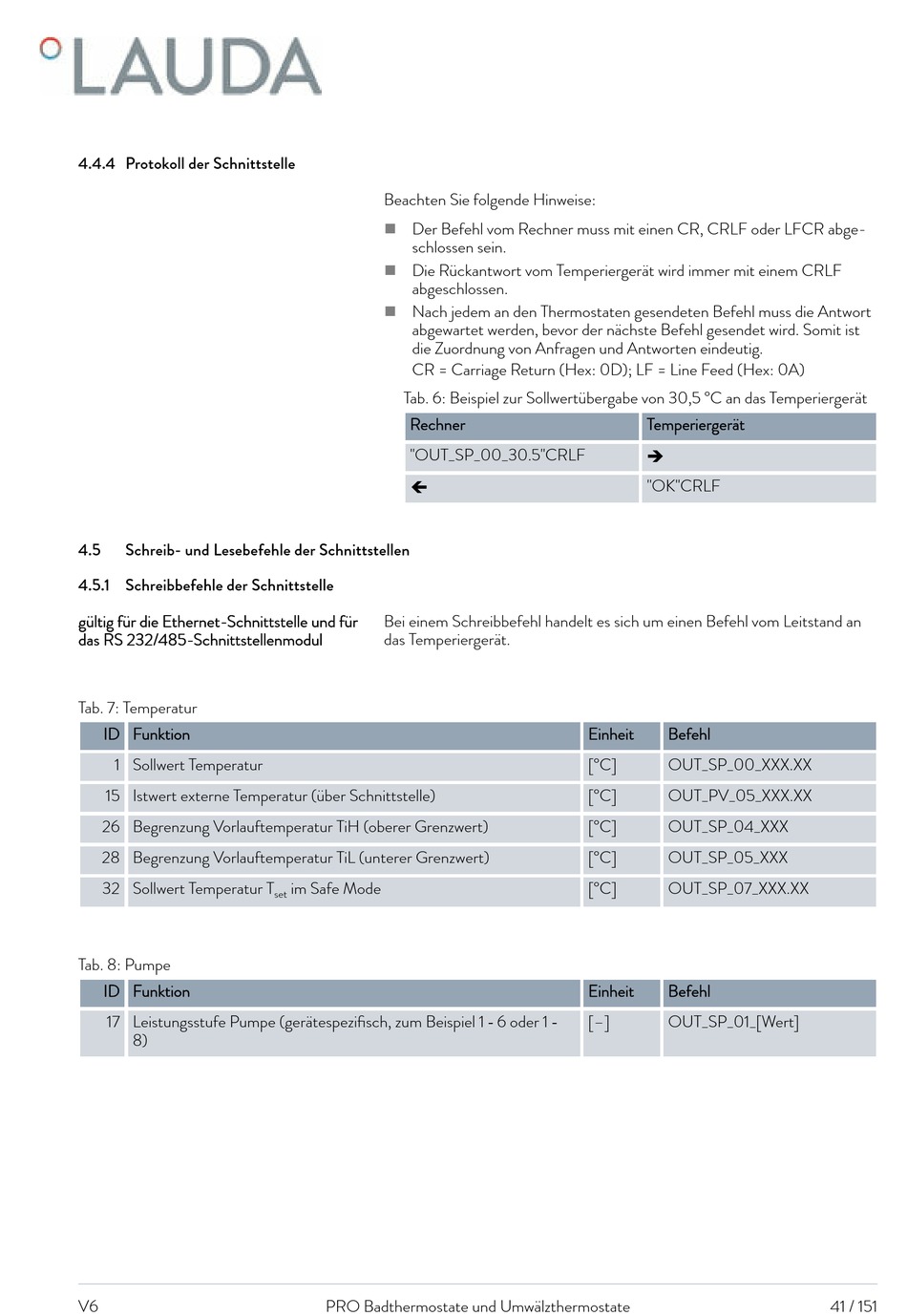

4.4.4 Protokoll der Schnittstelle
4.5

Schreib- und Lesebefehle der Schnittstellen

4.5.1 Schreibbefehle der Schnittstelle
gültig für die Ethernet-Schnittstelle und für
das RS 232/485-Schnittstellenmodul
Tab. 7: Temperatur
ID Funktion
1 Sollwert Temperatur
15 Istwert externe Temperatur (über Schnittstelle)
26 Begrenzung Vorlauftemperatur TiH (oberer Grenzwert)
28 Begrenzung Vorlauftemperatur TiL (unterer Grenzwert)
32 Sollwert Temperatur T
Tab. 8: Pumpe
ID Funktion
17 Leistungsstufe Pumpe (gerätespezifisch, zum Beispiel 1 ‑ 6 oder 1 ‑
8)
V6
Beachten Sie folgende Hinweise:
Der Befehl vom Rechner muss mit einen CR, CRLF oder LFCR abge-

schlossen sein.
Die Rückantwort vom Temperiergerät wird immer mit einem CRLF

abgeschlossen.
Nach jedem an den Thermostaten gesendeten Befehl muss die Antwort

abgewartet werden, bevor der nächste Befehl gesendet wird. Somit ist
die Zuordnung von Anfragen und Antworten eindeutig.
CR = Carriage Return (Hex: 0D); LF = Line Feed (Hex: 0A)
Tab. 6: Beispiel zur Sollwertübergabe von 30,5 °C an das Temperiergerät
Rechner
"OUT_SP_00_30.5"CRLF
ç
Bei einem Schreibbefehl handelt es sich um einen Befehl vom Leitstand an
das Temperiergerät.
im Safe Mode
set
PRO Badthermostate und Umwälzthermostate
Temperiergerät
è
"OK"CRLF
Einheit Befehl
[°C] OUT_SP_00_XXX.XX
[°C] OUT_PV_05_XXX.XX
[°C] OUT_SP_04_XXX
[°C] OUT_SP_05_XXX
[°C] OUT_SP_07_XXX.XX
Einheit Befehl
[–] OUT_SP_01_[Wert]
