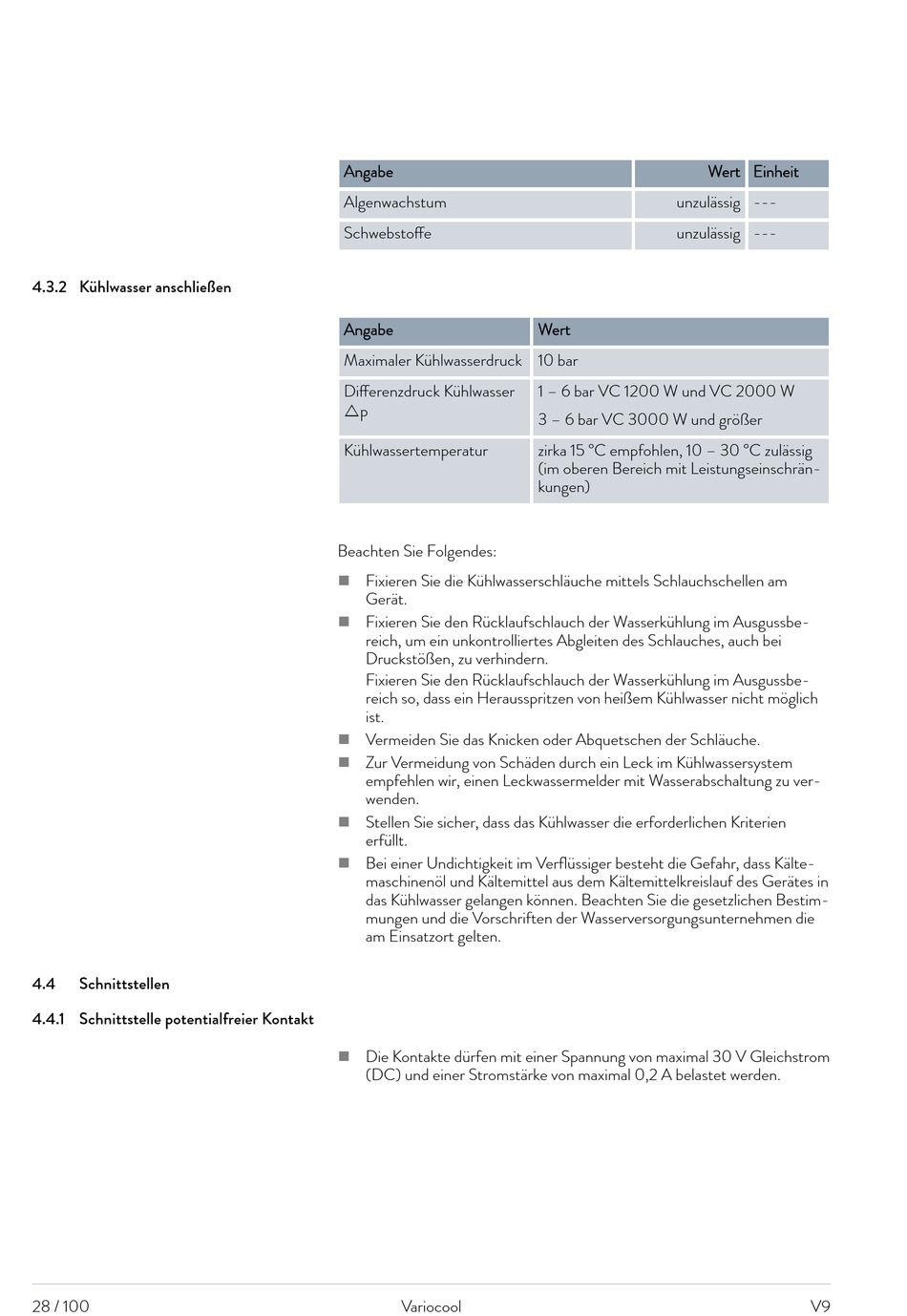

4.3.2 Kühlwasser anschließen
4.4
Schnittstellen
4.4.1 Schnittstelle potentialfreier Kontakt
28 / 100
Angabe
Algenwachstum
Schwebstoffe
Angabe
Maximaler Kühlwasserdruck 10 bar
Differenzdruck Kühlwasser
rp
Kühlwassertemperatur
Beachten Sie Folgendes:
Fixieren Sie die Kühlwasserschläuche mittels Schlauchschellen am
n
Gerät.
Fixieren Sie den Rücklaufschlauch der Wasserkühlung im Ausgussbe-
n
reich, um ein unkontrolliertes Abgleiten des Schlauches, auch bei
Druckstößen, zu verhindern.
Fixieren Sie den Rücklaufschlauch der Wasserkühlung im Ausgussbe-
reich so, dass ein Herausspritzen von heißem Kühlwasser nicht möglich
ist.
Vermeiden Sie das Knicken oder Abquetschen der Schläuche.
n
Zur Vermeidung von Schäden durch ein Leck im Kühlwassersystem
n
empfehlen wir, einen Leckwassermelder mit Wasserabschaltung zu ver-
wenden.
Stellen Sie sicher, dass das Kühlwasser die erforderlichen Kriterien
n
erfüllt.
Bei einer Undichtigkeit im Verflüssiger besteht die Gefahr, dass Kälte-
n
maschinenöl und Kältemittel aus dem Kältemittelkreislauf des Gerätes in
das Kühlwasser gelangen können. Beachten Sie die gesetzlichen Bestim-
mungen und die Vorschriften der Wasserversorgungsunternehmen die
am Einsatzort gelten.
Die Kontakte dürfen mit einer Spannung von maximal 30 V Gleichstrom
n
(DC) und einer Stromstärke von maximal 0,2 A belastet werden.
Variocool
Wert Einheit
unzulässig ---
unzulässig ---
Wert
1 – 6 bar VC 1200 W und VC 2000 W
3 – 6 bar VC 3000 W und größer
zirka 15 °C empfohlen, 10 – 30 °C zulässig
(im oberen Bereich mit Leistungseinschrän-
kungen)
V9
