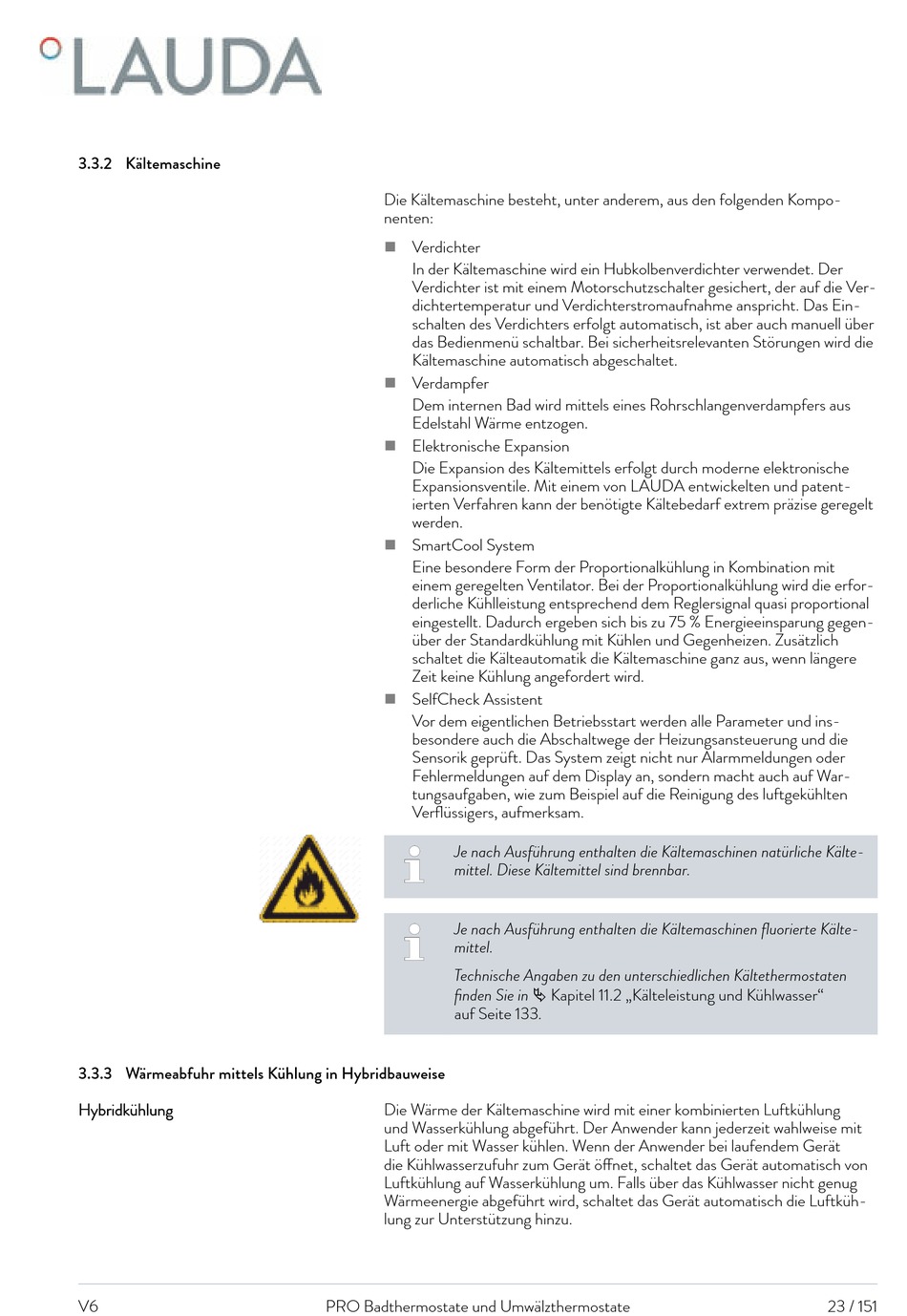

3.3.2 Kältemaschine
3.3.3 Wärmeabfuhr mittels Kühlung in Hybridbauweise
Hybridkühlung
V6
Die Kältemaschine besteht, unter anderem, aus den folgenden Kompo-
nenten:
Verdichter

In der Kältemaschine wird ein Hubkolbenverdichter verwendet. Der
Verdichter ist mit einem Motorschutzschalter gesichert, der auf die Ver-
dichtertemperatur und Verdichterstromaufnahme anspricht. Das Ein-
schalten des Verdichters erfolgt automatisch, ist aber auch manuell über
das Bedienmenü schaltbar. Bei sicherheitsrelevanten Störungen wird die
Kältemaschine automatisch abgeschaltet.
Verdampfer

Dem internen Bad wird mittels eines Rohrschlangenverdampfers aus
Edelstahl Wärme entzogen.
Elektronische Expansion

Die Expansion des Kältemittels erfolgt durch moderne elektronische
Expansionsventile. Mit einem von LAUDA entwickelten und patent-
ierten Verfahren kann der benötigte Kältebedarf extrem präzise geregelt
werden.
SmartCool System

Eine besondere Form der Proportionalkühlung in Kombination mit
einem geregelten Ventilator. Bei der Proportionalkühlung wird die erfor-
derliche Kühlleistung entsprechend dem Reglersignal quasi proportional
eingestellt. Dadurch ergeben sich bis zu 75 % Energieeinsparung gegen-
über der Standardkühlung mit Kühlen und Gegenheizen. Zusätzlich
schaltet die Kälteautomatik die Kältemaschine ganz aus, wenn längere
Zeit keine Kühlung angefordert wird.
SelfCheck Assistent

Vor dem eigentlichen Betriebsstart werden alle Parameter und ins-
besondere auch die Abschaltwege der Heizungsansteuerung und die
Sensorik geprüft. Das System zeigt nicht nur Alarmmeldungen oder
Fehlermeldungen auf dem Display an, sondern macht auch auf War-
tungsaufgaben, wie zum Beispiel auf die Reinigung des luftgekühlten
Verflüssigers, aufmerksam.
Je nach Ausführung enthalten die Kältemaschinen natürliche Kälte-
mittel. Diese Kältemittel sind brennbar.
Je nach Ausführung enthalten die Kältemaschinen fluorierte Kälte-
mittel.
Technische Angaben zu den unterschiedlichen Kältethermostaten
finden Sie in Ä Kapitel 11.2 „Kälteleistung und Kühlwasser"
auf Seite 133.
Die Wärme der Kältemaschine wird mit einer kombinierten Luftkühlung
und Wasserkühlung abgeführt. Der Anwender kann jederzeit wahlweise mit
Luft oder mit Wasser kühlen. Wenn der Anwender bei laufendem Gerät
die Kühlwasserzufuhr zum Gerät öffnet, schaltet das Gerät automatisch von
Luftkühlung auf Wasserkühlung um. Falls über das Kühlwasser nicht genug
Wärmeenergie abgeführt wird, schaltet das Gerät automatisch die Luftküh-
lung zur Unterstützung hinzu.
