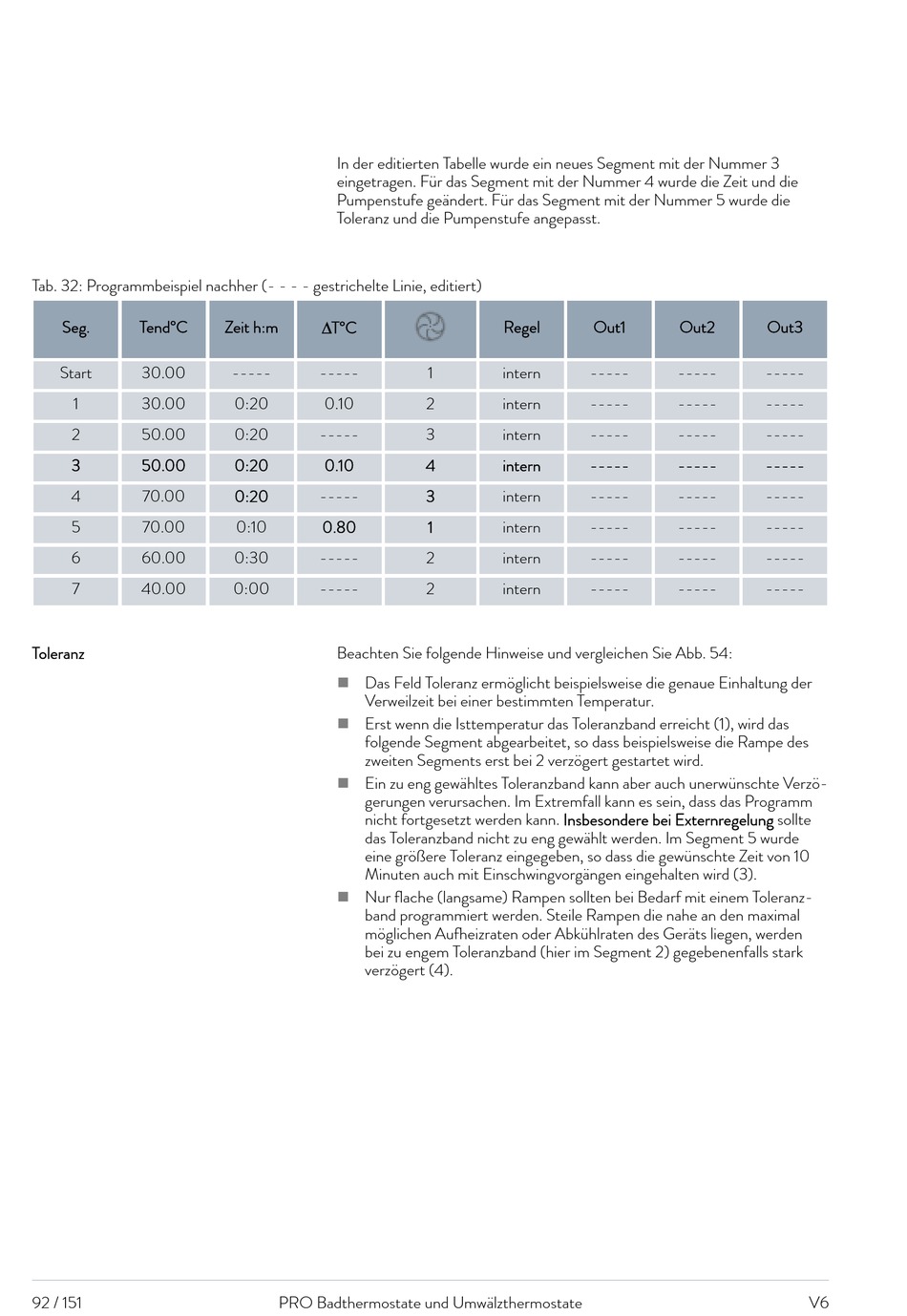

Lauda PRO P10 Betriebsanleitung Seite 92

Tab. 32: Programmbeispiel nachher (- - - - gestrichelte Linie, editiert)
Seg. Tend°C
Start 30.00
1 30.00
2 50.00
3 50.00
4 70.00
5 70.00
6 60.00
7 40.00
Toleranz
92 / 151
In der editierten Tabelle wurde ein neues Segment mit der Nummer 3
eingetragen. Für das Segment mit der Nummer 4 wurde die Zeit und die
Pumpenstufe geändert. Für das Segment mit der Nummer 5 wurde die
Toleranz und die Pumpenstufe angepasst.
Zeit h:m
DT°C
----- -----
0:20 0.10
0:20 -----
0:20 0.10
0:20 -----
0:10 0.80
0:30 -----
0:00 -----
Beachten Sie folgende Hinweise und vergleichen Sie Abb. 54:
Das Feld Toleranz ermöglicht beispielsweise die genaue Einhaltung der

Verweilzeit bei einer bestimmten Temperatur.
Erst wenn die Isttemperatur das Toleranzband erreicht (1), wird das

folgende Segment abgearbeitet, so dass beispielsweise die Rampe des
zweiten Segments erst bei 2 verzögert gestartet wird.
Ein zu eng gewähltes Toleranzband kann aber auch unerwünschte Verzö-

gerungen verursachen. Im Extremfall kann es sein, dass das Programm
nicht fortgesetzt werden kann. Insbesondere bei Externregelung sollte
das Toleranzband nicht zu eng gewählt werden. Im Segment 5 wurde
eine größere Toleranz eingegeben, so dass die gewünschte Zeit von 10
Minuten auch mit Einschwingvorgängen eingehalten wird (3).
Nur flache (langsame) Rampen sollten bei Bedarf mit einem Toleranz-

band programmiert werden. Steile Rampen die nahe an den maximal
möglichen Aufheizraten oder Abkühlraten des Geräts liegen, werden
bei zu engem Toleranzband (hier im Segment 2) gegebenenfalls stark
verzögert (4).
PRO Badthermostate und Umwälzthermostate
Regel Out1
1 intern -----
2 intern -----
3 intern -----
4 intern -----
3 intern -----
1 intern -----
2 intern -----
2 intern -----
Out2 Out3
----- -----
----- -----
----- -----
----- -----
----- -----
----- -----
----- -----
----- -----
V6
