3.3
Bedientasten

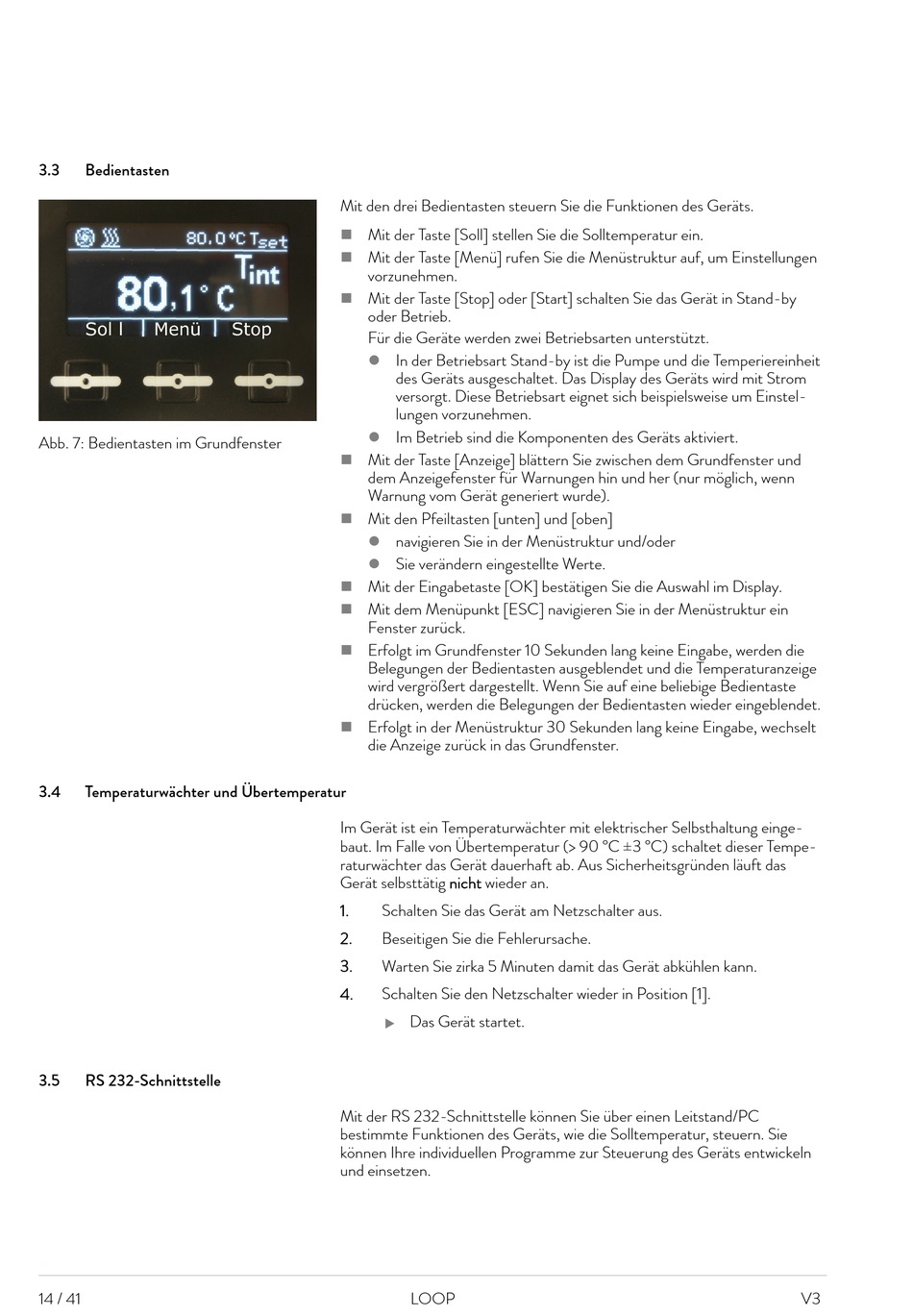

Abb. 7: Bedientasten im Grundfenster
3.4
Temperaturwächter und Übertemperatur
3.5
RS 232-Schnittstelle
14 / 41
Mit den drei Bedientasten steuern Sie die Funktionen des Geräts.
Mit der Taste [Soll] stellen Sie die Solltemperatur ein.
Mit der Taste [Menü] rufen Sie die Menüstruktur auf, um Einstellungen
vorzunehmen.
Mit der Taste [Stop] oder [Start] schalten Sie das Gerät in Stand-by
oder Betrieb.
Für die Geräte werden zwei Betriebsarten unterstützt.
In der Betriebsart Stand-by ist die Pumpe und die Temperiereinheit
des Geräts ausgeschaltet. Das Display des Geräts wird mit Strom
versorgt. Diese Betriebsart eignet sich beispielsweise um Einstel-
lungen vorzunehmen.
Im Betrieb sind die Komponenten des Geräts aktiviert.
Mit der Taste [Anzeige] blättern Sie zwischen dem Grundfenster und
dem Anzeigefenster für Warnungen hin und her (nur möglich, wenn
Warnung vom Gerät generiert wurde).
Mit den Pfeiltasten [unten] und [oben]
navigieren Sie in der Menüstruktur und/oder
Sie verändern eingestellte Werte.
Mit der Eingabetaste [OK] bestätigen Sie die Auswahl im Display.
Mit dem Menüpunkt [ESC] navigieren Sie in der Menüstruktur ein
Fenster zurück.
Erfolgt im Grundfenster 10 Sekunden lang keine Eingabe, werden die
Belegungen der Bedientasten ausgeblendet und die Temperaturanzeige
wird vergrößert dargestellt. Wenn Sie auf eine beliebige Bedientaste
drücken, werden die Belegungen der Bedientasten wieder eingeblendet.
Erfolgt in der Menüstruktur 30 Sekunden lang keine Eingabe, wechselt
die Anzeige zurück in das Grundfenster.
Im Gerät ist ein Temperaturwächter mit elektrischer Selbsthaltung einge-
baut. Im Falle von Übertemperatur (> 90 °C ±3 °C) schaltet dieser Tempe-
raturwächter das Gerät dauerhaft ab. Aus Sicherheitsgründen läuft das
Gerät selbsttätig nicht wieder an.
1.
Schalten Sie das Gerät am Netzschalter aus.
2.
Beseitigen Sie die Fehlerursache.
3.
Warten Sie zirka 5 Minuten damit das Gerät abkühlen kann.
4.
Schalten Sie den Netzschalter wieder in Position [1].
Das Gerät startet.
Mit der RS 232-Schnittstelle können Sie über einen Leitstand/PC
bestimmte Funktionen des Geräts, wie die Solltemperatur, steuern. Sie
können Ihre individuellen Programme zur Steuerung des Geräts entwickeln
und einsetzen.
LOOP
V3
