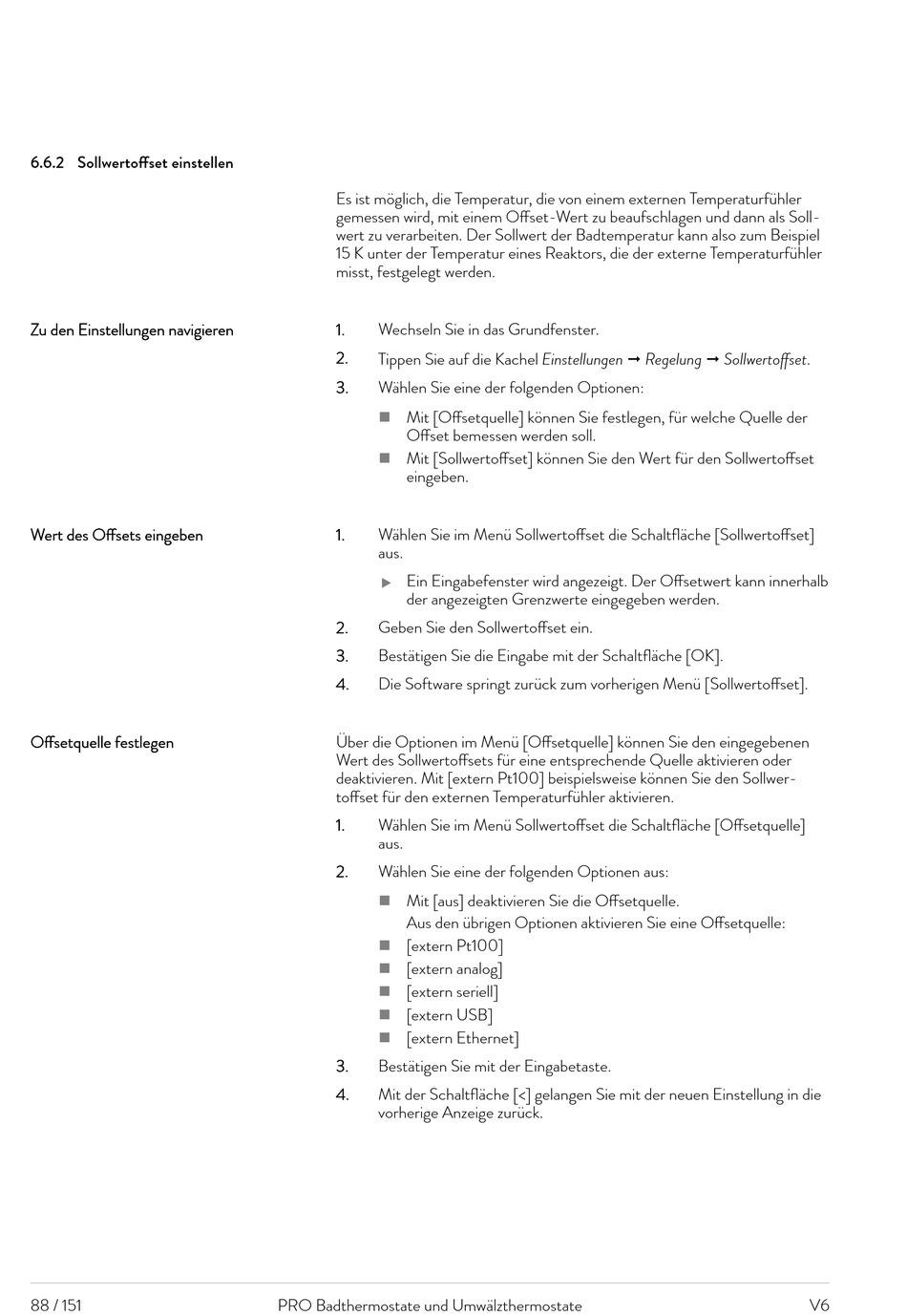

6.6.2 Sollwertoffset einstellen
Zu den Einstellungen navigieren
Wert des Offsets eingeben
Offsetquelle festlegen
88 / 151
Es ist möglich, die Temperatur, die von einem externen Temperaturfühler
gemessen wird, mit einem Offset-Wert zu beaufschlagen und dann als Soll-
wert zu verarbeiten. Der Sollwert der Badtemperatur kann also zum Beispiel
15 K unter der Temperatur eines Reaktors, die der externe Temperaturfühler
misst, festgelegt werden.
1. Wechseln Sie in das Grundfenster.
2.
Tippen Sie auf die Kachel Einstellungen  Regelung  Sollwertoffset.
3. Wählen Sie eine der folgenden Optionen:
Mit [Offsetquelle] können Sie festlegen, für welche Quelle der

Offset bemessen werden soll.
Mit [Sollwertoffset] können Sie den Wert für den Sollwertoffset

eingeben.
1. Wählen Sie im Menü Sollwertoffset die Schaltfläche [Sollwertoffset]
aus.
Ein Eingabefenster wird angezeigt. Der Offsetwert kann innerhalb

der angezeigten Grenzwerte eingegeben werden.
2. Geben Sie den Sollwertoffset ein.
3. Bestätigen Sie die Eingabe mit der Schaltfläche [OK].
4. Die Software springt zurück zum vorherigen Menü [Sollwertoffset].
Über die Optionen im Menü [Offsetquelle] können Sie den eingegebenen
Wert des Sollwertoffsets für eine entsprechende Quelle aktivieren oder
deaktivieren. Mit [extern Pt100] beispielsweise können Sie den Sollwer-
toffset für den externen Temperaturfühler aktivieren.
1. Wählen Sie im Menü Sollwertoffset die Schaltfläche [Offsetquelle]
aus.
2. Wählen Sie eine der folgenden Optionen aus:
Mit [aus] deaktivieren Sie die Offsetquelle.

Aus den übrigen Optionen aktivieren Sie eine Offsetquelle:
[extern Pt100]

[extern analog]

[extern seriell]

[extern USB]

[extern Ethernet]

3. Bestätigen Sie mit der Eingabetaste.
4. Mit der Schaltfläche [<] gelangen Sie mit der neuen Einstellung in die
vorherige Anzeige zurück.
