5.3
Schnittstellen

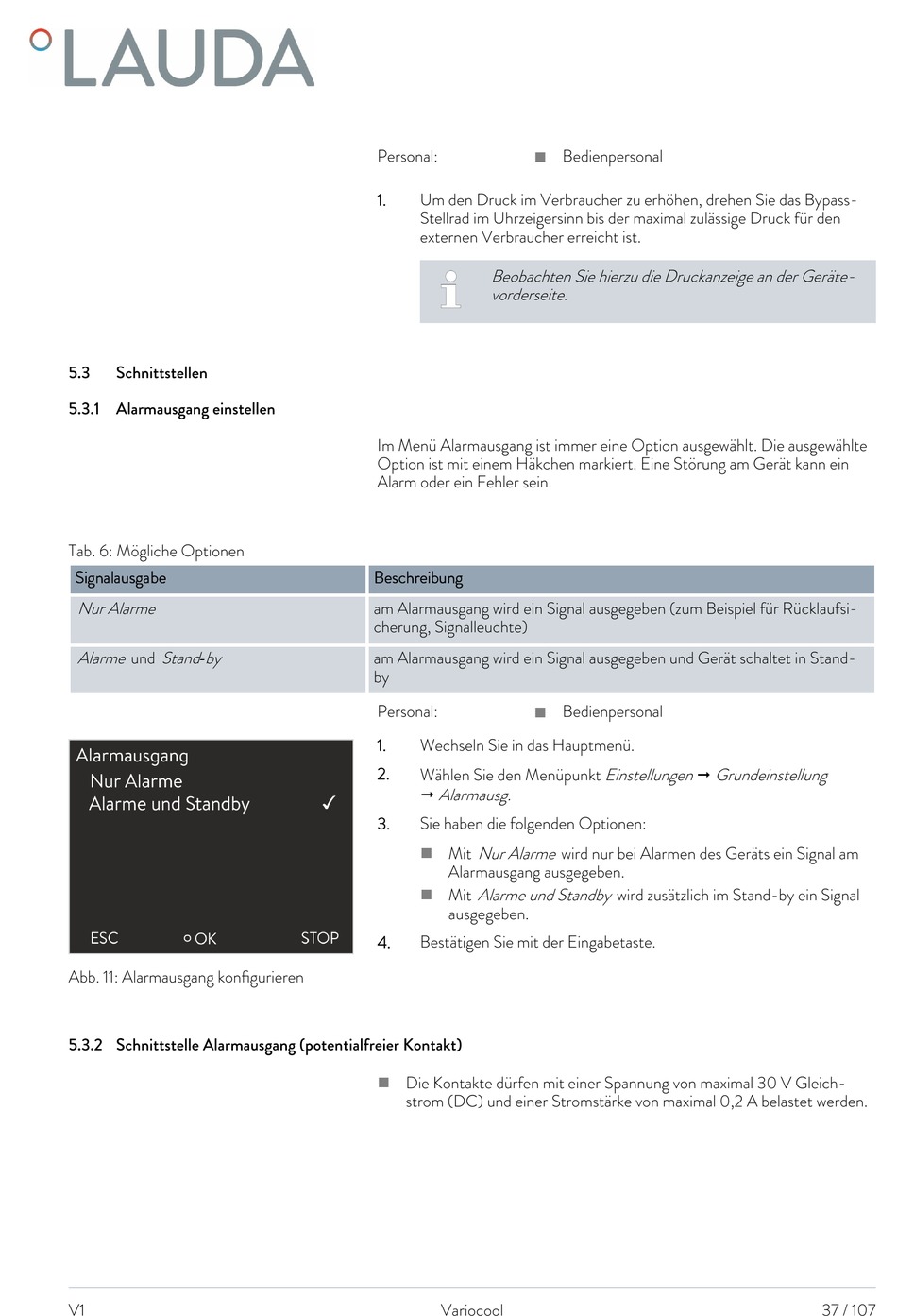

5.3.1 Alarmausgang einstellen
Tab. 6: Mögliche Optionen
Signalausgabe
Nur Alarme
Alarme und Stand ‑ by
Abb. 11: Alarmausgang konfigurieren
5.3.2 Schnittstelle Alarmausgang (potentialfreier Kontakt)
V1
Personal:
n
1.
Um den Druck im Verbraucher zu erhöhen, drehen Sie das Bypass-
Stellrad im Uhrzeigersinn bis der maximal zulässige Druck für den
externen Verbraucher erreicht ist.
Beobachten Sie hierzu die Druckanzeige an der Geräte-
vorderseite.
Im Menü Alarmausgang ist immer eine Option ausgewählt. Die ausgewählte
Option ist mit einem Häkchen markiert. Eine Störung am Gerät kann ein
Alarm oder ein Fehler sein.
Beschreibung
am Alarmausgang wird ein Signal ausgegeben (zum Beispiel für Rücklaufsi-
cherung, Signalleuchte)
am Alarmausgang wird ein Signal ausgegeben und Gerät schaltet in Stand-
by
Personal:
n
1.
Wechseln Sie in das Hauptmenü.
2.
Wählen Sie den Menüpunkt
Alarmausg.
3.
Sie haben die folgenden Optionen:
Nur Alarme wird nur bei Alarmen des Geräts ein Signal am
Mit
n
Alarmausgang ausgegeben.
Alarme und Standby wird zusätzlich im Stand-by ein Signal
Mit
n
ausgegeben.
4.
Bestätigen Sie mit der Eingabetaste.
Die Kontakte dürfen mit einer Spannung von maximal 30 V Gleich-
n
strom (DC) und einer Stromstärke von maximal 0,2 A belastet werden.
Variocool
Bedienpersonal
Bedienpersonal
Einstellungen Grundeinstellung
37 / 107
