5.8 Übertemperaturschutz Tmax einstellen

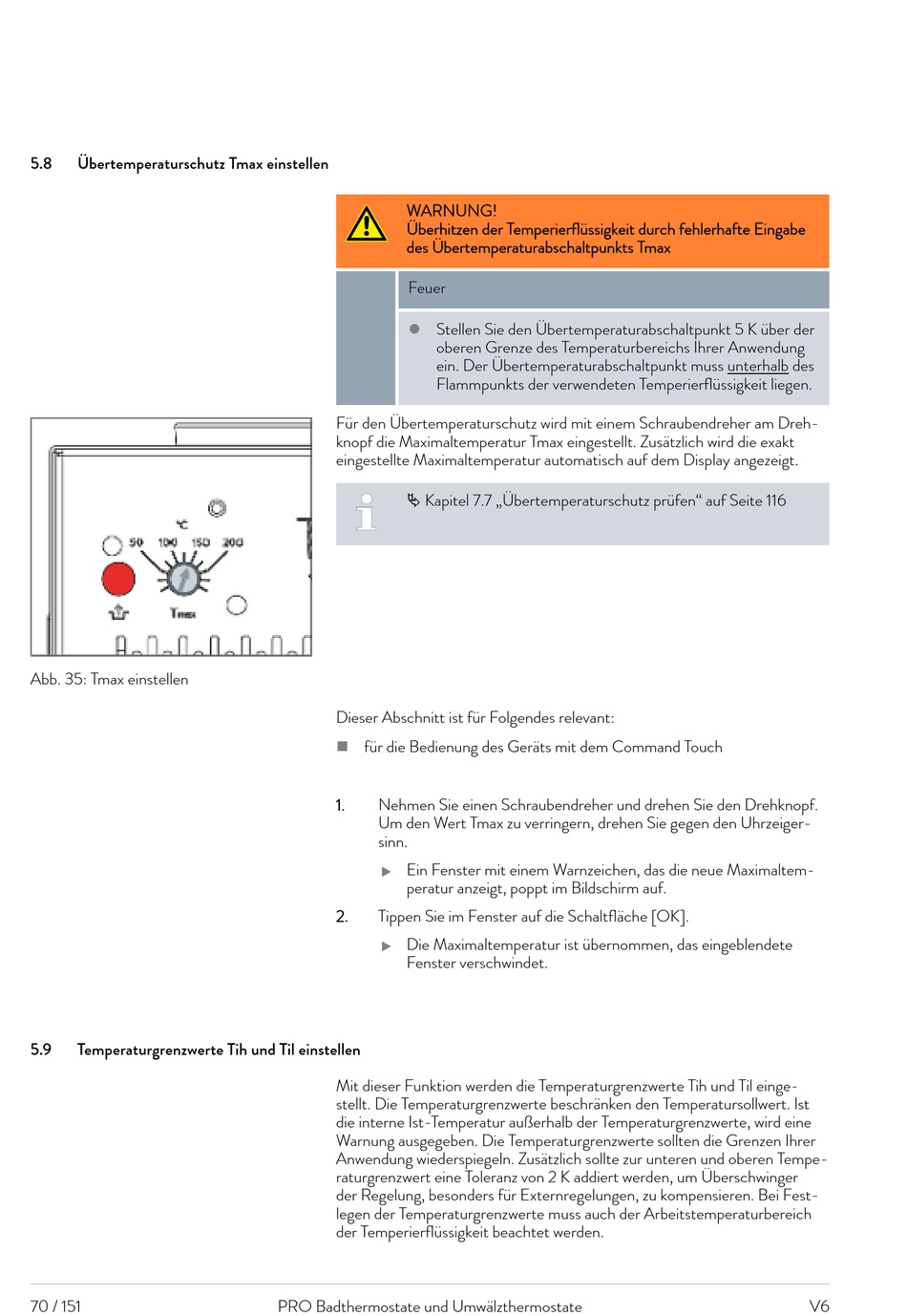

Abb. 35: Tmax einstellen
5.9

Temperaturgrenzwerte Tih und Til einstellen

70 / 151
WARNUNG!
Überhitzen der Temperierflüssigkeit durch fehlerhafte Eingabe
des Übertemperaturabschaltpunkts Tmax
Feuer
Stellen Sie den Übertemperaturabschaltpunkt 5 K über der

oberen Grenze des Temperaturbereichs Ihrer Anwendung
ein. Der Übertemperaturabschaltpunkt muss unterhalb des
Flammpunkts der verwendeten Temperierflüssigkeit liegen.
Für den Übertemperaturschutz wird mit einem Schraubendreher am Dreh-
knopf die Maximaltemperatur Tmax eingestellt. Zusätzlich wird die exakt
eingestellte Maximaltemperatur automatisch auf dem Display angezeigt.
Ä Kapitel 7.7 „Übertemperaturschutz prüfen" auf Seite 116
Dieser Abschnitt ist für Folgendes relevant:
für die Bedienung des Geräts mit dem Command Touch

1. Nehmen Sie einen Schraubendreher und drehen Sie den Drehknopf.
Um den Wert Tmax zu verringern, drehen Sie gegen den Uhrzeiger-
sinn.
Ein Fenster mit einem Warnzeichen, das die neue Maximaltem-

peratur anzeigt, poppt im Bildschirm auf.
2. Tippen Sie im Fenster auf die Schaltfläche [OK].
Die Maximaltemperatur ist übernommen, das eingeblendete

Fenster verschwindet.
Mit dieser Funktion werden die Temperaturgrenzwerte Tih und Til einge-
stellt. Die Temperaturgrenzwerte beschränken den Temperatursollwert. Ist
die interne Ist-Temperatur außerhalb der Temperaturgrenzwerte, wird eine
Warnung ausgegeben. Die Temperaturgrenzwerte sollten die Grenzen Ihrer
Anwendung wiederspiegeln. Zusätzlich sollte zur unteren und oberen Tempe-
raturgrenzwert eine Toleranz von 2 K addiert werden, um Überschwinger
der Regelung, besonders für Externregelungen, zu kompensieren. Bei Fest-
legen der Temperaturgrenzwerte muss auch der Arbeitstemperaturbereich
der Temperierflüssigkeit beachtet werden.
PRO Badthermostate und Umwälzthermostate V6
