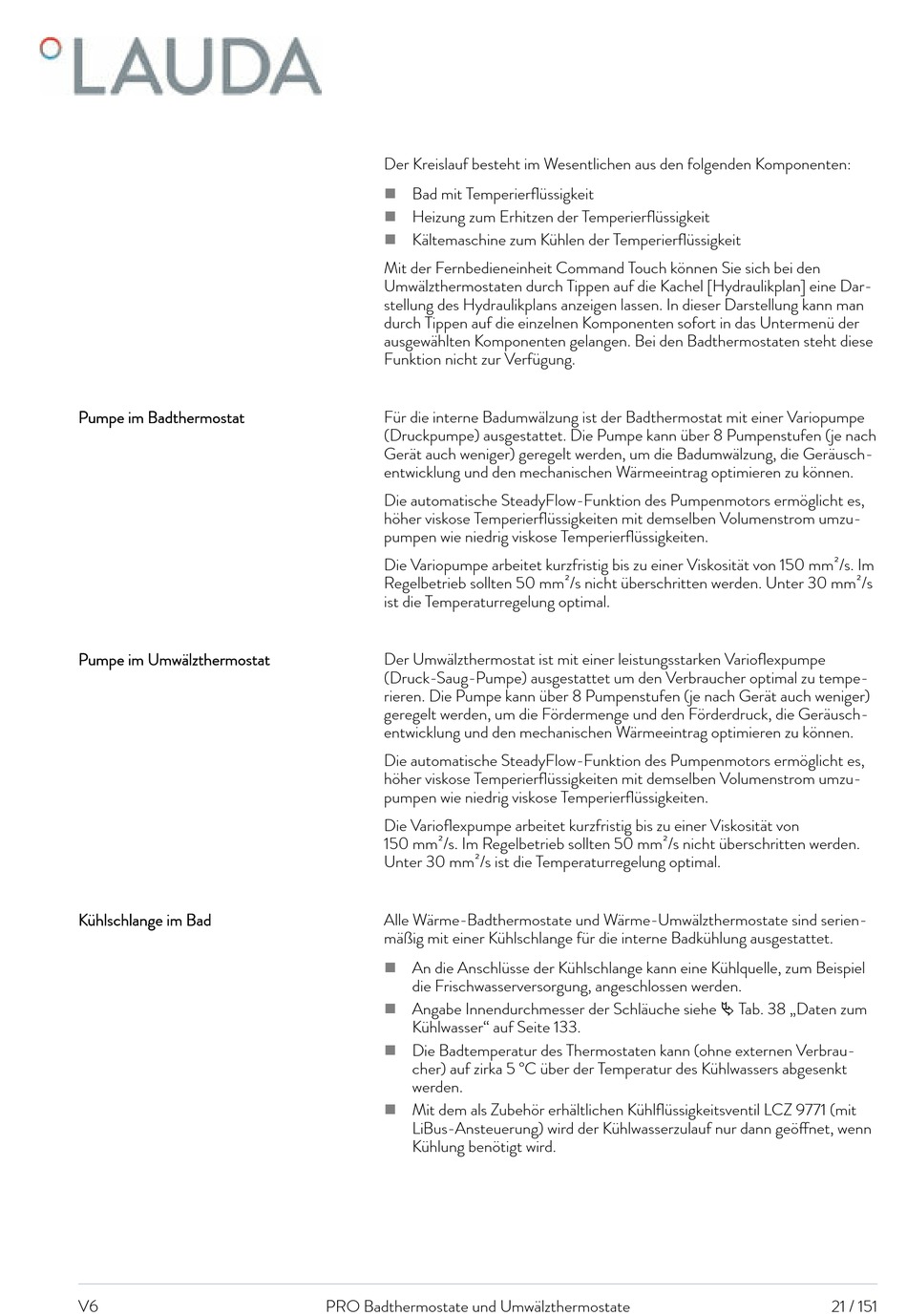

Lauda PRO P10 Betriebsanleitung Seite 21

Pumpe im Badthermostat
Pumpe im Umwälzthermostat
Kühlschlange im Bad
V6
Der Kreislauf besteht im Wesentlichen aus den folgenden Komponenten:
Bad mit Temperierflüssigkeit

Heizung zum Erhitzen der Temperierflüssigkeit

Kältemaschine zum Kühlen der Temperierflüssigkeit

Mit der Fernbedieneinheit Command Touch können Sie sich bei den
Umwälzthermostaten durch Tippen auf die Kachel [Hydraulikplan] eine Dar-
stellung des Hydraulikplans anzeigen lassen. In dieser Darstellung kann man
durch Tippen auf die einzelnen Komponenten sofort in das Untermenü der
ausgewählten Komponenten gelangen. Bei den Badthermostaten steht diese
Funktion nicht zur Verfügung.
Für die interne Badumwälzung ist der Badthermostat mit einer Variopumpe
(Druckpumpe) ausgestattet. Die Pumpe kann über 8 Pumpenstufen (je nach
Gerät auch weniger) geregelt werden, um die Badumwälzung, die Geräusch-
entwicklung und den mechanischen Wärmeeintrag optimieren zu können.
Die automatische SteadyFlow-Funktion des Pumpenmotors ermöglicht es,
höher viskose Temperierflüssigkeiten mit demselben Volumenstrom umzu-
pumpen wie niedrig viskose Temperierflüssigkeiten.
Die Variopumpe arbeitet kurzfristig bis zu einer Viskosität von 150 mm²/s. Im
Regelbetrieb sollten 50 mm²/s nicht überschritten werden. Unter 30 mm²/s
ist die Temperaturregelung optimal.
Der Umwälzthermostat ist mit einer leistungsstarken Varioflexpumpe
(Druck-Saug-Pumpe) ausgestattet um den Verbraucher optimal zu tempe-
rieren. Die Pumpe kann über 8 Pumpenstufen (je nach Gerät auch weniger)
geregelt werden, um die Fördermenge und den Förderdruck, die Geräusch-
entwicklung und den mechanischen Wärmeeintrag optimieren zu können.
Die automatische SteadyFlow-Funktion des Pumpenmotors ermöglicht es,
höher viskose Temperierflüssigkeiten mit demselben Volumenstrom umzu-
pumpen wie niedrig viskose Temperierflüssigkeiten.
Die Varioflexpumpe arbeitet kurzfristig bis zu einer Viskosität von
150 mm²/s. Im Regelbetrieb sollten 50 mm²/s nicht überschritten werden.
Unter 30 mm²/s ist die Temperaturregelung optimal.
Alle Wärme-Badthermostate und Wärme-Umwälzthermostate sind serien-
mäßig mit einer Kühlschlange für die interne Badkühlung ausgestattet.
An die Anschlüsse der Kühlschlange kann eine Kühlquelle, zum Beispiel

die Frischwasserversorgung, angeschlossen werden.
Angabe Innendurchmesser der Schläuche siehe Ä Tab. 38 „Daten zum

Kühlwasser" auf Seite 133.
Die Badtemperatur des Thermostaten kann (ohne externen Verbrau-

cher) auf zirka 5 °C über der Temperatur des Kühlwassers abgesenkt
werden.
Mit dem als Zubehör erhältlichen Kühlflüssigkeitsventil LCZ 9771 (mit

LiBus-Ansteuerung) wird der Kühlwasserzulauf nur dann geöffnet, wenn
Kühlung benötigt wird.
