Bedienungsanleitung
Version 1.1
März 2001
www.behringer.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Behringer Eurorack MX2004A

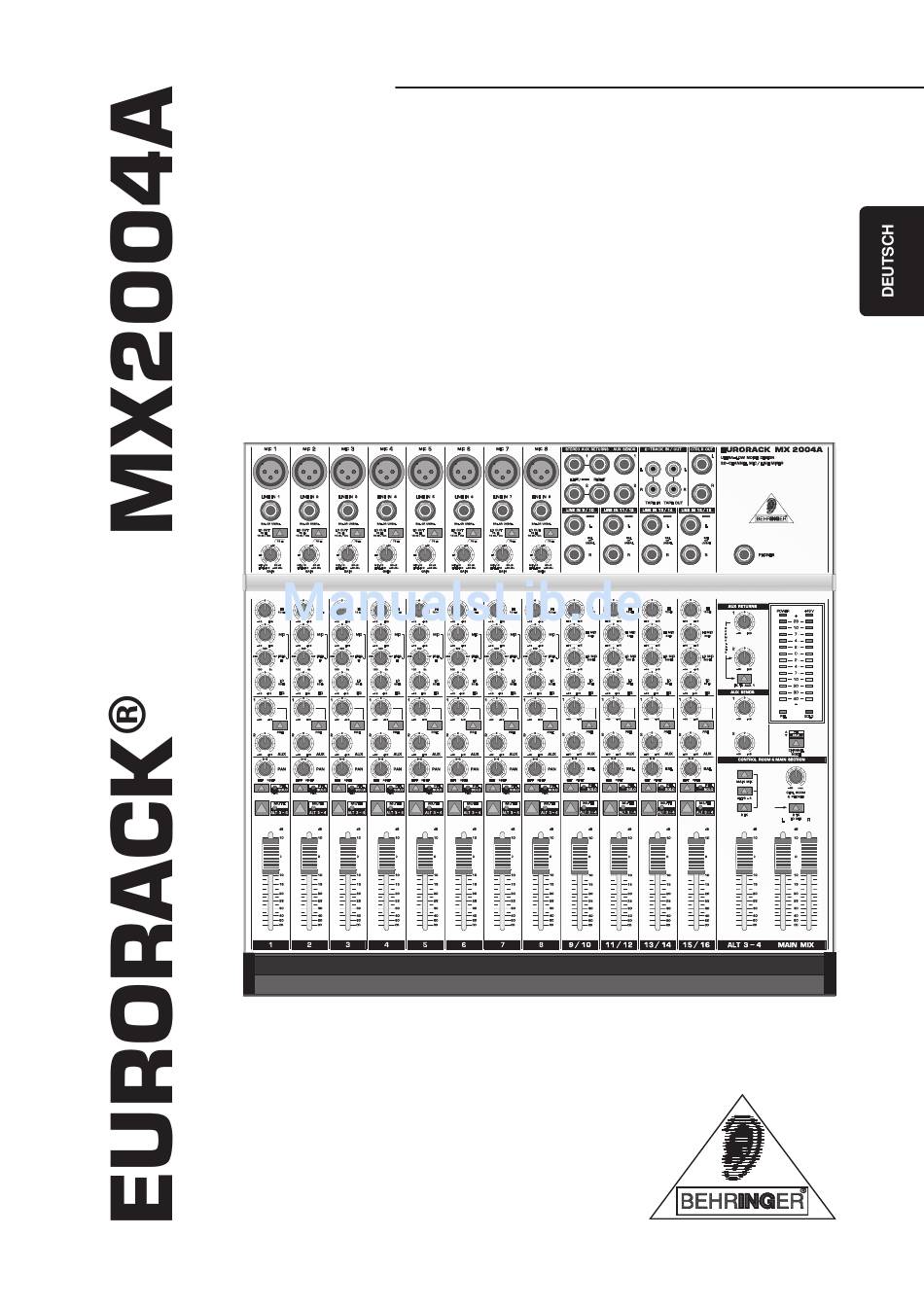

  • Seite 1 Bedienungsanleitung Version 1.1 März 2001 www.behringer.com...
  • Seite 2: Sicherheitshinweise

    EURORACK MX2004A SICHERHEITSHINWEISE ACHTUNG: Um eine Gefährdung durch Stromschlag auszuschlie- ßen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden. WARNUNG: Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
  • Seite 3 Preisvorteil an Sie weiterzugeben? Denn wir wissen, dass Ihr Erfolg auch unser Erfolg ist! Ich möchte mich gerne bei einigen Leuten bedanken, die das EURORACK MX2004A erst möglich gemacht haben: s allen BEHRINGER-Anwendern, die mit ihren Vorschlägen wertvolle Mitarbeit geleistet haben, s Thorsten, der auch dieses Handbuch gestaltet hat (Ich weiß, wir hatten mal wieder viel zu wenig Zeit!),...

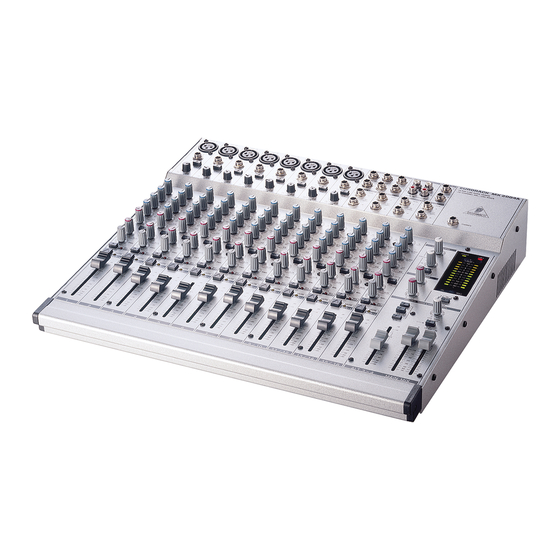

  • Seite 4 EURORACK MX2004A MX2004A Ultra-rauscharmes 20-Kanal, 4-Bus-Mischpult s Acht Monoeingänge mit vergoldeten XLR- und Klinkenbuchsen s Vier Stereoeingangskanäle mit symmetrischen Klinkenbuchsen s Zwei zusätzliche, universell nutzbare Stereo Aux Return-Eingänge s Pre- und Post-Fader Aux Sends für externe Effekte und als Monitorweg s Regelbare Master Aux Sends s Extrem große Aussteuerungsreserve für riesigen Dynamikumfang...
  • Seite 5: Inhaltsverzeichnis

    EURORACK MX2004A INHALTSVERZEICHNIS 1. EINFÜHRUNG ......................... 7 1.1 Architektur ............................7 1.2 Bevor Sie beginnen ......................... 8 1.2.1 Das Netzteil .......................... 8 1.2.2 Garantie ..........................8 1.2.3 Auslieferung .......................... 8 1.2.4 Umbau zum 19"-Rackmischer....................8 2. MONOEINGANGSKANAL ...................... 9 2.1 Eingangspegeleinstellung ........................ 9 2.2 Equalizer............................
  • Seite 6 EURORACK MX2004A 7. TECHNISCHER HINTERGRUND ..................21 7.1 Abmischen ............................ 21 7.1.1 Klangregelung ........................21 7.1.2 Einpegeln – aber richtig ...................... 22 8. INSTALLATION ........................22 8.1 Anschlüsse ........................... 22 8.2 Steckerbelegung ........................... 23 8.3 Modifikationen ..........................25 8.4 Erweiterungen ..........................25 9.
  • Seite 7: Einführung

    EURORACK zeichnet sich durch die gleiche exzellente Verarbeitungsqualität aus wie unser Spitzenmischpult, das BEHRINGER EURODESK MX9000. Weiter hinten in diesem Handbuch wird erklärt, wie Sie mit dem BEHRINGER ULTRALINK PRO MX882 die Kapazität und Flexibilität Ihres Mischpults auf preisgünstige Weise erweitern können. Zuerst möchten wir Sie aber zu einer Besichtigungstour einladen, bei der Sie Ihr neues Mischpult kennenlernen werden –...
  • Seite 8: Bevor Sie Beginnen

    Bitte verbinden Sie das Netzteil mit dem dafür vorgesehenen PSU (Power Supply Unit)-Anschluss auf der Rückseite Ihres EURORACK MX2004A und schalten Sie erst danach das Mischpult mit dem Schalter (vgl. Kapitel 8 “INSTALLATION”). Schließen Sie niemals das EURORACK an das Netzteil an, während letzteres schon am Netz betrieben wird! Verbinden Sie vielmehr zuerst das Pult mit dem Netzteil, gehen dann ans Netz und schalten erst zuletzt Ihr MX2004A ein.
  • Seite 9: Monoeingangskanal

    EURORACK MX2004A 2. MONOEINGANGSKANAL Jeder Monokanal bietet Ihnen je nach Verwendungszweck einen symmetrischen Line-Eingang über die Klinkenbuchse oder einen symmetrischen Mikrofoneingang über die XLR-Buchse. Die für den Mikrofoneingang erforderliche +48 V Phantomspeisung wird über den PHANTOM-Schalter an der Gehäuserückseite aktiviert.
  • Seite 10: Routing, Fader-Einstellung Und Muting

    EURORACK MX2004A gemeinsame Kontrolle von Original- und Effektsignal über den Fader verloren geht. Beim EURORACK können Sie nahezu jede Effektmischung auch mit der Post-Fader-Auskopplung realisieren, so dass die Fader-Kontrolle erhalten bleibt. 2.4 Routing, Fader-Einstellung und Muting Der Pegel, der am Main Mix- bzw. Alt 3-4-Bus anliegt, wird letztlich durch die Kanal-Fader bestimmt.
  • Seite 11: Routing

    Verfügung, so dass alle erdenklichen Effektgeräte angesteuert werden können. 4.2 Stereo-Line-Eingänge Ihr EURORACK MX2004A ist mit zwei Effektrückwegen (Stereo Aux Returns 1/2) ausgestattet. Falls nur die linke Buchse angeschlossen wird, ist der Aux Return automatisch auf mono geschaltet.
  • Seite 12: Solo-Funktion

    Sie das 2-Track-Signal nicht doppelt abhören! gedrückt, steht Ihnen für die Abmischung ein weiterer Stereo-Line-Eingang zur Verfügung, an den auch das Ausgangssignal eines zweiten EURORACKs oder des BEHRINGER ULTRALINK PRO MX882 angeschlos- sen werden kann. Ausgang Das Main Mix-Summensignal liegt mit einem Pegel von +4 dBu nicht nur an den 2-Track Out-Cinch-Buchsen an, sondern ebenso an den Main Out-Klinkenbuchsen und XLR-Buchsen auf der Gehäuserückseite.
  • Seite 13: Alt 3-4-Ausgang

    EURORACK MX2004A 4.7 Alt 3-4-Ausgang Wie bereits erläutert, wird durch Drücken des MUTE-Schalters das Signal des jeweiligen Kanals aus dem Main Mix herausgenommen und stattdessen auf den Alt 3-4-Bus gelegt. Der Pegel an den Alt-Ausgängen (Klinkenbuchsen an der Rückseite) wird mit dem Fader eingestellt.
  • Seite 14: Grundeinstellung Der Kanäle

    EURORACK MX2004A Die Mikrofoneingänge sind empfindlicher als die Line-Eingänge. Schalten Sie vor dem Anschließen von Mikrofonen die Phantomspeisung aus. Verwenden Sie niemals unsymmetrische Mikrofonkabel bei eingeschalteter Phantomspeisung! Der Massekurzschluss der +48-V-Spannung kann schwerwiegende Beschädigungen verursachen. An Stereokanäle können Line-Signale mit einem Pegel von -10 dBV oder +4 dBu angeschlossen werden.
  • Seite 15: Spurplan (Track Sheet)

    Es zeigt sich immer wieder, dass auch die Verkabelung in kleinen Studios schnell unübersichtlich wird, und sich so Fehler einschleichen. Durch Benutzung der BEHRINGER ULTRAPATCH PRO PX2000 Patchbay können Sie sich die Installation, live und im Studio, sehr erleichtern und so produktiver arbeiten.
  • Seite 16: Live-Job Mit Gleichzeitiger 2-Spur-Aufnahme

    Saalmix nicht zu beeinträchtigen und Rückkopplungen zu verringern. Denken Sie daran, kritische Frequenzen mit einem grafischen oder parametrischen Equalizer bzw. einem “Feedback Destroyer” (z.B. dem ULTRA-CURVE PRO DSP8024 oder dem FEEDBACK DESTROYER PRO DSP1124P von BEHRINGER, die all dies und noch wesentlich mehr können) herauszufiltern.
  • Seite 17 EURORACK MX2004A Projektstudio mit Vokalaufnahme Quelle Routing Mic/Line Mono/Stereo Eingang Vocals Alt 3-4 Mono Band Main Mix Mono Band Main Mix Mono Band Main Mix Mono Band Main Mix Mono Band Main Mix Mono Band Main Mix Mono Band Main Mix...
  • Seite 18: Steckfeld

    EURORACK MX2004A 6.4 Steckfeld Ein Steckfeld (engl. Patchbay) ermöglicht es Ihnen, Audiosignale der meisten Komponenten eines Studios von einer zentralen Stelle abzugreifen und von dort aus zu anderen Geräten zu schicken. Es erspart Ihnen eine Menge Kabelsalat, erhöht die Übersicht und ist für eine professionelle Arbeitsweise unabdingbar. Wenn Sie Ihr Studio effektiv nutzen wollen, werden Sie sich sicher für eine vollständige Patchbay-Verkabelung entscheiden.
  • Seite 19: Normalisiert

    Patchbay geändert und es kann zu einer Störung der Leitung kommen. Um digitale Signale zu verwalten, benutzen Sie den BEHRINGER ULTRAMATCH SRC2000, der eigens für diese und weitere nur digitale Signale betreffende Funktionen konzipiert wurde. Mikrofoneingänge arbeiten mit einem Pegel, der deutlich unter dem Line-Pegel (+4 dBu oder -10 dBV) liegt.
  • Seite 20 EURORACK MX2004A Abb. 6.7: Beispielbelegung von vier Patchbays Bei den ersten acht Modulen der Patchbay 1 sind die Subgruppenausgänge direkt an die entsprechenden Eingänge der Mehrspurmaschine angeschlossen. Durch einfaches Patchen ist es aber auch möglich, die auf eine Subgruppe gerouteten Signale auf andere Spuren der Mehrspurmaschine aufzunehmen. Aus Gründen der Übersichtlichkeit und Platzersparnis liegen in den Modulen 9 bis 16 die Direct Outs sowohl oben als auch...
  • Seite 21: Vernetzungsprobleme

    Klang. Für drastische Klangmanipulationen sollten Sie besser ein paar externe vollparametrische Equalizer einschleifen. Wir empfehlen den BEHRINGER ULTRA-CURVE PRO DSP8024 als digitalen Stereoequalizer der Superlative mit einer Vielzahl zusätzlicher Funktionen oder den analogen 5-Band-Equalizer ULTRA-Q PRO PEQ2200. Bei Equalizeranwendungen für “Fortgeschrittene” empfiehlt sich folgende Vorgehensweise: Stellen Sie zunächst die gewünschte Konturierung bzw.
  • Seite 22: Einpegeln - Aber Richtig

    EURORACK MX2004A anzuheben. Falls in der Summe zwei oder mehr dieser Frequnzen zufällig gleichzeitig auftreten, müssen Sie sich unter Umständen mit der zweitbesten Lösung zufriedengeben, haben dafür aber eine bessere Signaltrennung im Mix. Richtig penetrante Frequenzen müssen mit einem Notch-Filter ausgeblendet werden.
  • Seite 23: Steckerbelegung

    EURORACK MX2004A POWER-Schalter. Nach Herstellung der Verbindung mit dem Netz können Sie mit diesem Schalter das Mischpult einschalten. Warten Sie nach dem Einschalten etwa 1 Minute, bevor Sie die Eingangsverstärkung einstellen, damit sich das System vorher stabilisieren kann. PHANTOM-Schalter. Zur Versorgung von Kondensatormikrofonen steht +48 V DC Phantomspeisung zur Verfügung.
  • Seite 24 EURORACK MX2004A Abb. 8.1: Verschiedenen Steckertypen 8. INSTALLATION...
  • Seite 25: Modifikationen

    Mischpulten erweitern. Hinzufügen zusätzlicher Line-Eingänge zum EURORACK: Ein kleiner Line-Mixer (wie z.B. der ULTRALINK PRO MX882 von BEHRINGER) stellt einen preisgünstigen Weg dar, zusätzliche Line-Eingänge bereitzustellen. Mit dem ULTRALINK PRO bietet jeder Stereo-Line-Eingang des EURORACK einen Stereo-Line-Eingang plus sechs zusätzliche, im Panorama regelbare Mono-Line- Eingänge, über die sich z.B.
  • Seite 26: Technische Daten

    6 kg (ohne Netzteil) Gesamtgewicht ca. 8 kg Die Firma BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen.
  • Seite 27: Garantie

    Werkstatt oder durch den Kunden selbst Gerätes behoben. repariert bzw. geöffnet wurde. 2. Bei berechtigten Garantieansprüchen wird das Produkt 6. Sollte bei Überprüfung des Geräts durch die Firma BEHRINGER frachtfrei zurückgesandt. festgestellt werden, dass der vorliegende Schaden nicht zur Geltendmachung von Garantieansprüchen berechtigt, sind die 3.
